PMA 514 - šrouby tvarovek

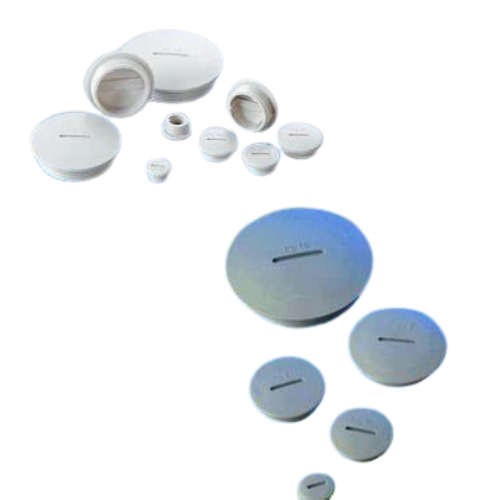

514: Šroub s šestihrannou hlavou
- tyto šroubové zátky jsou vhodné pro zaslepení koncových otvorů bez závitu v krytech a v rozvaděčích
- pro dočasné utěsnění například rozvodných skříní připravených pro tvarovky PMAFIX
Vlastnosti:
- provedení s metrickým závitem: PA-GF
- provedení s PG závitem: PS
- bez halogenů, fosforu a kadmia
- IP54
Teplotní rozsah:
- -20 °C až +60 °C, krátkodobě až +100 °C
Materiál:
- polyamid vyztužený skleněnými vlákny, světle šedý
Rozměrová řada
Díl č. | Určeno pro závit PG | Vnější O [mm] | Celková délka [mm] | Délka závitu[mm] |
I-514-07 | 7 | 15,0 | 8,0 | 6,0 |
I-514-09 | 9 | 19,0 | 9,5 | 6,5 |
I-514-11 | 11 | 22,0 | 10,0 | 6,5 |
I-514-13 | 13,5 | 25,0 | 10,0 | 6,5 |
I-514-16 | 16 | 27,0 | 10,0 | 6,5 |
I-514-21 | 21 | 33,0 | 12,0 | 8,0 |
I-514-29 | 29 | 44,0 | 11,5 | 8,0 |
I-514-36 | 36 | 55,0 | 14,0 | 10,0 |
I-514-48 | 48 | 69,0 | 16,0 | 12,0 |
Díl č. | Určeno pro závit metrický | Vnější O [mm] | Celková délka [mm] | Délka závitu[mm] |
I-514-M12 | M12 x 1,5 | 15,0 | 8,0 | 6,0 |
I-514-M16 | M16 x 1,5 | 20,0 | 9,0 | 6,0 |
I-514-M20 | M20 x 1,5 | 24,0 | 9,5 | 6,0 |
I-514-M25 | M25 x 1,5 | 30,0 | 11,5 | 8,0 |
I-514-M32 | M32 x 1,5 | 37,0 | 12,0 | 8,0 |
I-514-M40 | M40 x 1,5 | 46,0 | 13,0 | 8,0 |
I-514-M50 | M50 x 1,5 | 56,0 | 15,0 | 10,0 |
I-514-M63 | M63 x 1,5 | 70,0 | 17,0 | 12,0 |
