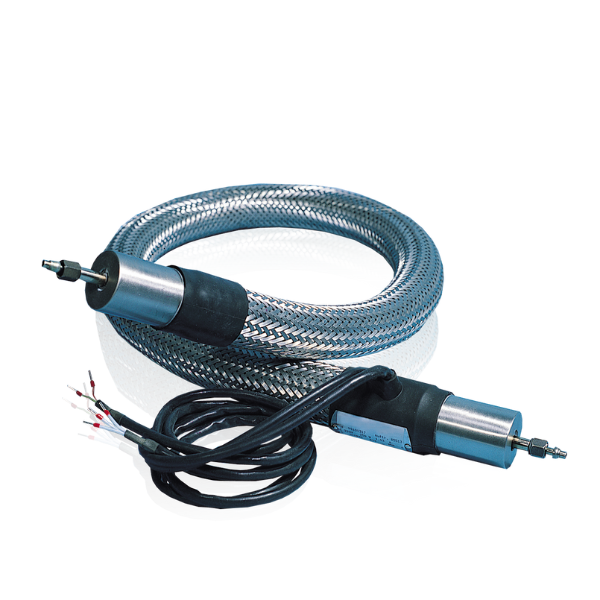

Elektricky otápěné hadice
Elektrické topné hadice do prostředí bez nebezpečí výbuchu (BNV)
Standardní řada vyhřívaných hadic ISOPAD |
|||
Označení: | ST1A / ST1D | ST2A / STA2D | ST4A / ST4D |
Max. pracovní teplota: | 100 °C | 200 °C | 400 °C |
DN pracovní hadice: | 4, 6, 8, 10, 13 mm | 4, 6, 8, 10, 13 mm | 6, 8, 10, 13 mm |
Max. topný výkon: |
110 W/m* | 140 W/m* | 150 W/m* |
Max. provozní tlak: | 250 bar** | 250 bar** | 125 bar** |
Min. poloměr ohybu: | 100 mm*** | 100 mm*** | 50 mm*** |
Pracovní hadice: | PTFE, hladká | PTFE, hladká | nerez, vlnitá |
Tepelná izolace: | EPDM pěna | silikonová pěna | silikonová pěna |
Vnější ochrana: | PA oplet | PA oplet | nerezový oplet |
Připojovací armatury: | pozinkovaná ocel | pozinkovaná ocel | nerez |
Teplotní snímač: | Pt100 2-vodič DIN třída B | Pt100 2-vodič DIN třída B | termočlánek Fe-Cu Ni (J) |
Max. délka: | 19 m | ||
Napájecí napětí: | 110 V nebo 230 V AC | ||
Přívodní kabely: | 1,5 m; silikon; bez konektoru | ||
Připojovací armatury: | AGR / DKR dle ISO 228/1 |
** v závislosti na pracovní hadici a teplotě
*** v závislosti na provedení a provozování
Standardní řada vyhřívaných hadic Hillesheim |
|||||
Označení: | H100 | H700 | H200 | H800 | H900 |
Max. pracovní teplota: | 100 °C | 170 °C | 200 °C | 250 °C | 550 °C |
Provozní napětí: | 230 V AC/DC (jiná napětí až do 500 V) | ||||
DN pracovní hadice (mm): | 4, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50 | ||||
Max. topný výkon: | až 660 W/m v závislosti na DN a typu | ||||
Max. pracovní tlak: | až 500 bar v závislosti na pracovní hadici a teplotě | ||||
Připojovací armatury: | DKR / RSL / RSS / DKL / DKM / DKS / DKJ / BDN / příruby / potrubní spojky | ||||
Vnější ochranný plášť: | polyamidový (standard) / kovový oplet; PA / kovová vlnitá hadice; sklo-textilní oplet; silikonový / gumový povlak |
||||
Tepelná izolace: | silikonová pěna (250 °C) / elastomer (170 °C) | ||||
Teplotní snímač: | FeCu-Ni (J) / NiCr-Ni (K) / Pt 100 / integrovaný regulátor HTI | ||||
Přívodní kabel: | 1,5 m (standard), bez konektoru | ||||
Délka: | 0,3 až 50 m | ||||
Krytí: | IP 54 (EN 60529), třída ochrany I |
Topné hadice v zákaznickém provedení:
- různé materiály a rozměry vnitřních pracovních hadic
- různé materiály a typy připojovacích armatur
- délky až 120 m
- vyšší topný výkon
- vyšší stupeň krytí, např. IP 65 pro venkovní prostředí
- vyšší max. provozní tlak
- bezsilikonová provedení
- s možností výměny pracovní hadice pro beztlaké aplikace
- s konektory, datovými kabely apod.
- teplotní regulátory a omezovače
- atd.
