DS/KS-IIA

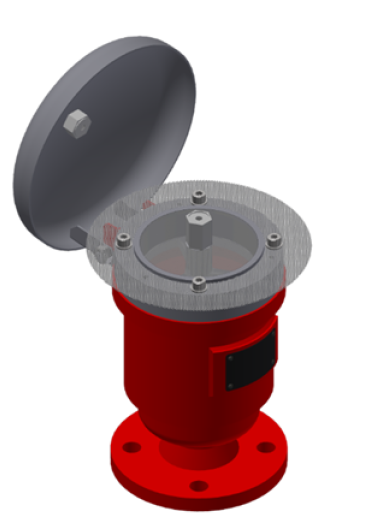

Přetlakový ventil DS/KS-IIA

Koncová armatura, odolná vůči explozi a dlouhodobému žáru pro určité hořlavé kapaliny explozní skupiny IIA s normovanou šířkou štěrbiny (MESG) > 0,9 mm. Pro větrací otvory na nádržích pro odvětrávání a ochraně proti vzniku nežádoucího přetlaku.

Díky odpovídajícímu nastavení tlaku se zabrání úniku výparů, které vznikají z uloženého media, nebo se alespoň značně zredukuje. Montuje se kolmo na víko nádrže na hrdlo trubky, převážně společně s podtlakovým rychlovyrovnávacím ventilem (viz KITO VS/KS).  V případě potřeby lze armaturu vybavit nevýbušným zařízením pro odtok kondenzátu a manuálním nadzvedávacím zařízením, které slouží pro kontrolu funkce ventilové paletky.

  • Typová zkouška podle EN ISO 16852
  • Označení CE podle směrnice ATEX 2014/34/EU

✅ Typické oblasti použití: chemický průmysl, farmaceutický průmysl, zpracování ropy a plynu

Technické údaje

přetlakový ventil DS_KS-IIA

DN
D H
-kg nastavení
DIN ASME
DIN ASME
min - max (hmotnost nákladu z PE)
min - max
min - max (s krytem prodloužení)
25 PN 40 1" 220
305 320 10 3.1 - 10.4 10.5 - 200
50 PN 16 2" 315 335 14 2 - 7.4 7.5 - 100 > 100 - 200
80 PN 16 3" 245
372 390 19 2 - 7.9 8 - 105 > 105 - 200
100 PN 16 4" 370 395 20 2 - 7.9 8 - 95 > 95 - 200

Provedení ventilu

Pouzdro
Ocel, nerezová ocel 1.4571
Sedlo ventilu, vřeteno ventilu
Nerezová ocel 1.4571
Paletka
Nerezová ocel 1.4571, PE
Těsnění kotouče ventilu
Perbunan, Viton, PTFE, EPDM, kovové >= 100 mbar pouze PTFE nebo kov
KITO pojistka
Zcela zaměnitelná
Roštová klec KITO
Nerez 1.4308, nerez 1.4408
KITO rošt
Nerez 1.4310, nerez 1.4571
Stříška
KITO DS/KS-IIA-...-A akrylové sklo, KITO DS/KS-IIA-...K nerez 1.4571, s automatickým otevíracím mechanismem a tavným elementem
Ochranná clona proti cizímu tělesu
Polyamid 6
Přírubové připojení
EN 1092-1 forma B1, ASME B16.5 Třída 150 RF
