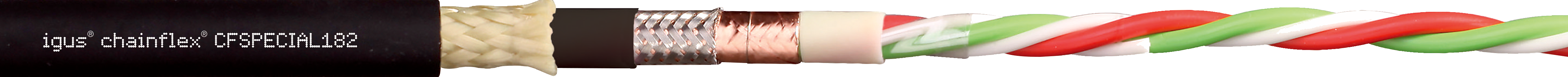

Sběrnicový kabel CFSPECIAL.182

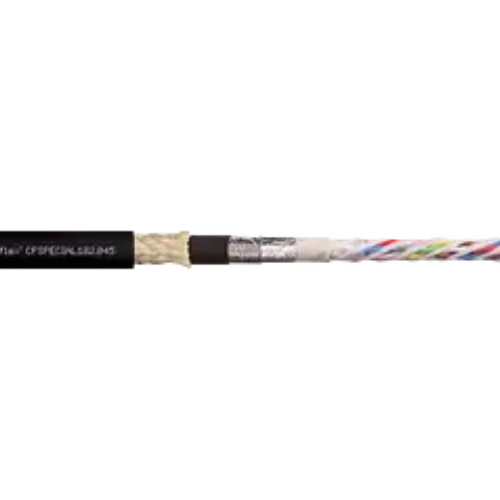

Speciální kabel chainflex® CFSPECIAL.182
|
|
Typické oblasti použití CFSPECIAL.182:
- Pro zvýšené zatížení v tahu
- Téměř neomezená odolnost vůči olejům
- Pro zavěšení aplikací do 50 m
- Skladovací a vyhledávací jednotky, závěsné ovládací prvky, výtahy
Technické údaje kabelu CFSPECIAL.182
Dynamické informace | |
| Min. poloměr ohybu, e-chain (faktor) | 10 x d |
| Min. poloměr ohybu, e-chain |
Průměr 85 mm |
| Min. poloměr ohybu, pružný (součinitel) | 8 x d |
| Min. poloměr ohybu, pružný |
Průměr 68 mm |
| Min. poloměr ohybu pevný (faktor) |
5 x d |
| Min. poloměr ohybu, pevný |
Průměr 42,5 |
| Teplotní řetěz e-chain® |
-25°C až +80°C |
| Teplota, flexibilní |
-40°C až +80°C (podle DIN EN 60811-504) |
| Teplota, pevná |
-50°C až +80°C (podle DIN EN 50305) |
| v max. bez podpory (rychlost) |
10 m/s |
| v max. klouzavost (rychlost) |
6 m/s |
| a max. (zrychlení) |
100 m/s² |
| Délka pojezdu třídy |
Pro závěsné aplikace do 50 m |
| Torze |
Žádná |
Konstrukce kabelů | |
| Vodič |
Lankový vodič z jemných drátů ve zvláště ohybuvzdorném provedení z holých měděných drátů (podle DIN EN 60228) |
| Izolace žl |
Podle specifikace sběrnice |
| Splétání žil |
Podle specifikace sběrnice |
| Vnitřní buňka |
Směs TPE přizpůsobená® tak, aby vyhovovala požadavkům řetězů e-chain |
| Celkový štít |
Opletení odolné proti ohybu z pocínovaných měděných drátů. Pokrytí přibližně 70 % lineární, přibližně 90 % optické |
| Vnější plášť |
1. Vnější plášť: PUR směs přizpůsobená® požadavkům řetězů e-chain. Vyztužení: aramidové opletení s vysokou pevností v tahu zabudované do vnějšího pláště. 2. Vnější plášť: nízká přilnavost, vysoce odolná proti oděru a ohybu, bezhalogenová směs na bázi PUR přizpůsobená požadavkům závěsných aplikací (podle DIN EN 50363-10-2) |
Elektrické informace | |
| Jmenovité napětí |
50/300V |
| Zkušební napětí |
300V |
Vlastnosti a schválení | |
| Odolnost vůči UV záření |
Vysoko |
| Odolnost proti olejům |
Odolné proti olejům (podle DIN EN 50363-10-2), třída 3 |
| Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992) |
| Bez halogenů |
Dle DIN EN 60754 |
| EAC |
Certifikát č. RU C-DE. ME77. B.01218 |
| DOSÁHNOUT |
V souladu s nařízením (ES) č. 1907/2006 (REACH) |
| Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
| CE | Podle směrnice 2014/35/EU |
| UL/CSA |
Style 10138 a 20233, 300 V, 80°C |
| UL ověřeno |
Certifikát č. B129699: "36měsíční záruka na kabely chainflex společnosti igus a kalkulačka životnosti na základě 2 miliard testovacích cyklů za rok" |
| Zpomalovač hoření |
Podle IEC 60332-1-2, Plamen kabelu, VW-1, FT1, FT2/Horizontální plamen |
| Pobřežní |
Odolnost proti bahnu podle NEK 606 - stav 2009 |
| UKCA |
V souladu s platnými předpisy Spojeného království (stav k 08/2021) |
