Série 047

Energetický řetěz e-chain® série 047

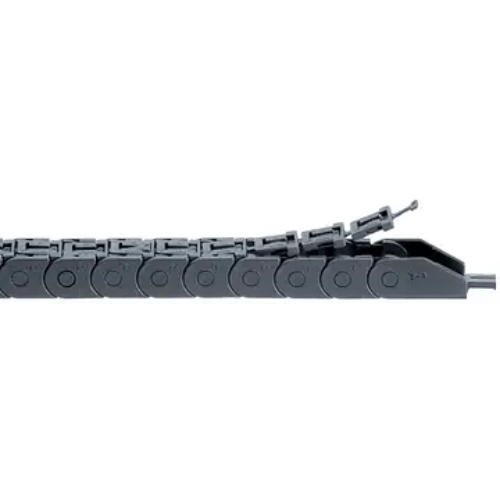

Energetický řetěz zipper e-chain® série 047 poskytuje praktičnost a výkon. Funkce "zip" z něho dělá velmi užitečný produkt pro zkrácení doby montáže. Malá rozteč, pevný elastický pásek na zip a robustní článek fungují dobře při vysoké akceleraci aplikace.

  • Design připomínající zip pro rychlé otevírání a zavírání článků
  • Malá rozteč pro nízkou hlučnost, hladký chod
  • Vysoké zrychlení: 100 m/s2 a více

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_047 Vnitřní šířky Bi: 16, 16 mm
Poloměry ohybu R: 18, 28, 38 mm
Rozteč: 13 mm na článek = 77 článků / m

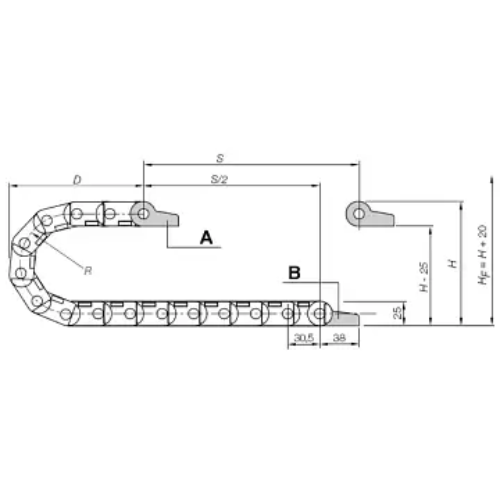

Serie_047 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 13 mm
Články na m: 77
Pojezd: S
Délka řetězu = S/2 + K


Nepodepřená délka
Závislost nepodepřené délky na dodatečném zatížení.
Osa X: Nepodepřená délka v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem
Rozměrová řada řetězu série 047
Obj. číslo
Bi [mm]
Ba [mm]
R [mm] poloměr ohybu
047.10.R.0
10
16
018
028
038
047.16.R.0
16
22
018 028
038
R
018
028
038
H
52
72
92
D
45
55
65
K
100
140
160
 Kdy použít: Kdy zvolit jiný:
  • Vynikající životnost
  • Je požadován velmi tichý chod
  • Když je vyžadováno rychlé otvírání a zavírání
  • Když je požadován perfektní vzhled
  • Nízká cena
Koncovky
série 047 koncovka
Koncovka
  • Jednodílná koncovka – pevná montáž
  • Korozivzdorné
  • Lze přizpůsobit zákazníkovi

série 047 výkres koncovky

🔑 Objednací klíč
047.10.018.0
047.10.028.0
047.10.038.0
047.16.018.0
047.16.028.0
047.16.038.0
