Série E333.25

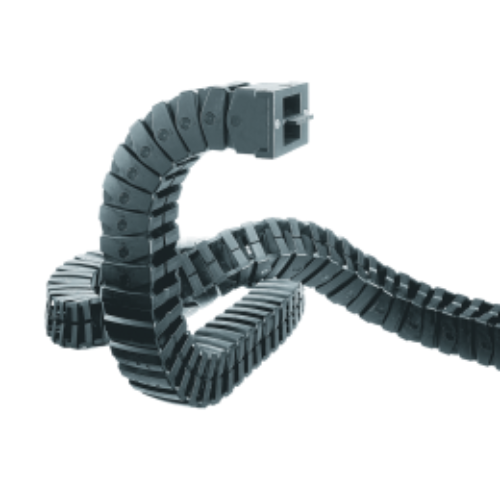

Energetický řetěz easy triflex® série E333.25

1. Dělené montážní konzoly KMA s integrovaným odlehčením tahu
2. Patentovaný tlačítkový princip
3. Montáž a demontáž lze provádět v každé poloze
4. Kombinace různých poloměrů ohybu a směrů pohybu
5. Oboustranné, snadno plnitelné provedení "Easy Chain"
6. 3osové pohyby pro jakýkoli typ stroje
7. Možné robotické aplikace
8. Oceněné iF-provedení

	Vnitřní šířky Bi: 25 mm Poloměry ohybu R: 48 až 200 mm Opačný poloměr ohybu RBR: 48 až 200 mm
	Pojezd: S Rozteč: 14,5 mm Články na m: 69 (1.000,5 mm) Míra E: 10 mm Ba: 34 mm Délka řetězu: S/2 + K

R	048	075	100	125	150	175	200
H	230	335	435	535	635	735	835
D	145	200	250	300	350	400	450
K	350	515	675	830	990	1150	1300

Kdy použít:	Kdy zvolit jiný:
Pokud je vyžadováno snadné plnění se složitými pohyby Pokud je zapotřebí snadné plnění ze dvou stran Pro opravy nebo rozšíření stávajících systémů Triflex^®	Pro složité robotické aplikace » triflex R Pro kruhové pohyby s vysokým zatížením » twisterchain Je-li požadována ochrana proti třískám » triflex

Koncovky
Varianta 1 "KMA"	Varianta 2 "Příruba"	Varianta 3 "úhlová"

Koncovky

Varianta 1 "KMA"

Varianta 2 "Příruba"

Varianta 3 "úhlová"

Varianta 2 "Příruba"

Varianta 3 "úhlová"

🔑 Objednací klíč
E333.25.048.0
E333.25.048/048.0
E333.25.075.0
E333.25.075/075.0
E333.25.100.0
E333.25.100/100.0
E333.25.125.0
E333.25.125/125.0
E333.25.150/150.0
E333.25.175/175.0
E333.25.200/200.0
