Turbínkový průtokoměr TM
Turbínkový průtokoměr TM44
Měřicí princip: Otáčky rotoru odpovídají množství průtoku. Otáčky snímá vyhodnocovací elektronika s proximity senzorem.
Hlavní charakteristiky a výhody průtokoměru TM44:
- vysoká přesnost, lepší než 0,5%
- bez magnetických částí v průtočném profilu
- robustní - celokovové provedení
- odolný vůči vysoké tlakové zátěži
- standard PN40, na poptávku vysoký tlak až PN200
- teplota média: - 50 až +170 °C
- impulsní výstup
- volitelně s elektronikou MC-01, MT-02, CIP I a II
- médium: voda, nízkoviskozní kapaliny
- rozsah měření: 0,3 - 3 m3/hod až 65 - 650 m3/hod
- připojení: závitové G 1/2" G 2", přírubové DN15 (až 3m3/hod) až DN150 (až 650 m3/h)
- PED 97/23/CE
Příklad aplikace turbínkových průtokoměrů TM44
průtokoměr TM 44 |
průtokoměr TM 44 + CIP |

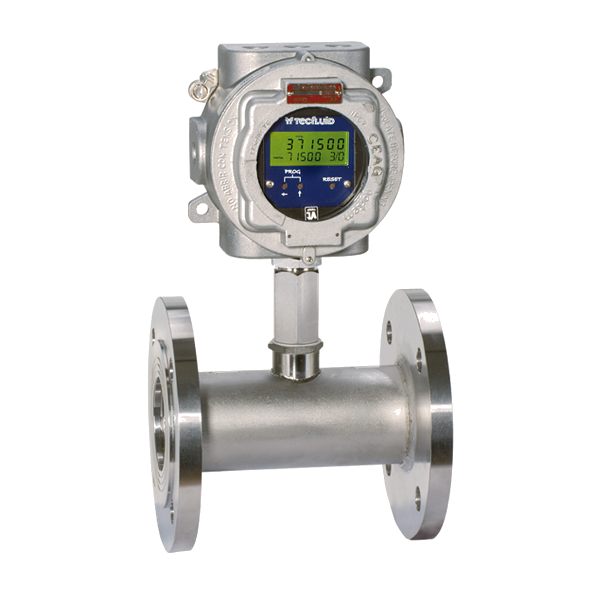

průtokoměr TM 44 + CIP (EX) |
DOPORUČENÉ PŘÍSLUŠENSTVÍ: |
||
Pouzdro ATEX Ex d - pevný závěr |
Zobrazovací jednotka CP420P pro vzdálené připojení - montáž do panelu |
Elektronický převodník MT03 |
Zobrazovací jednotka CIP / CIP II aktuálního a proteklého množství, s možností nulování, v kompaktním provedení s bateriovým napájením |
Zobrazovací jednotka CP420R pro vzdálené připojení na DIN-lištu, s čítačem proteklého množství |
|
