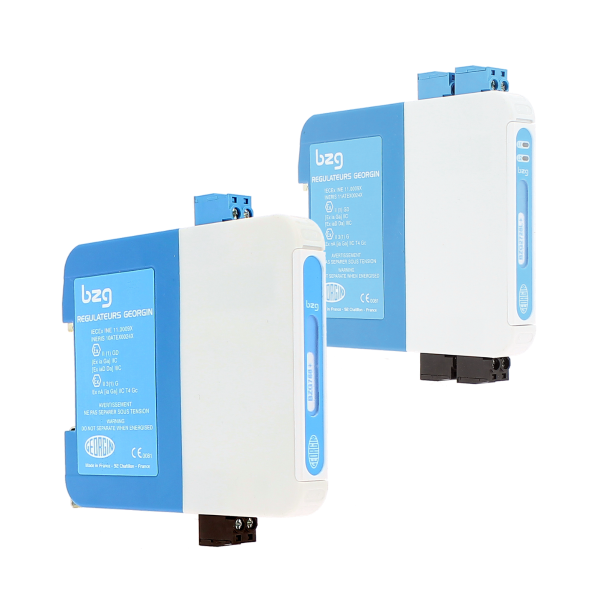

Zenerovy bariéry
BZG787+, BZG788+, BZG728+ (analogový vstup/výstup), BZG789+ (digitální vstup/výstup)
a další provedení - více než 90 variant!
Zenerovy bariéry přispívají k vnitřní bezpečnosti [Ex i] a jsou instalovány v bezpečných oblastech, popř. mohou být instalovány v zóně 2 díky certifikaci Ex nA v krytu IP 54. Jejich úkolem je omezit úroveň energie, která se může objevit v elektrickém obvodu vedeném potenciálně výbušnou oblastí, bez ohledu na to, jaké spojení bylo vytvořeno před bariérou.
Zenerovu bariéru tvoří:
- odpory, které omezí proud
- Zenerovy diody, které omezí napětí
- pojistky, které ochrání součástky
Když je na vstupní svorky bariéry přivedeno nebezpečné napětí, tak je napětí omezeno Zenerovou diodou, která je zase chráněna pojistkou. Proud je rezistorem omezen na přijatelnou hodnotu.
Aplikace pro převodníky 4 .. 20 mA
IS parametry Uo = 28 V, Io = 89,31 mA, Po= 625,2 mW
Meterologické parametry U(e) = 24,9 V, Ifm = 50 mA, RL = 341,3 a 0,9 V+11,3 ?
Certifikace:
Aplikace pro převodníky 4 .. 20 mA
IS parametry Uo = 28 V, Io = 89,31 mA, Po= 625,2 mW
Meterologické parametry U(e) = 24,9 V, Ifm = 50 mA, RL = 341,3 a 0,9 V+11,3 ?
Certifikace:
ATEX [Ex ia] plyn / prach II (1) GD [Ex ia Ga] IIC- ATEX Ex nA zóna 2 plyn II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
SIL schopnosti – až do SIL 3 (EN 61508), v závislosti na aplikaci a modelu- EAC certifikát
Hlavní charaketristiky zenerových bariér:
- Zenerova bariéra je navržena tak, aby omezovala energie, které se mohou objevit v nebezpečné oblasti
- jednoduchá montáž na DIN lištu
- jednoduché nebo dvojitémodely
- verze: 1 nebo 2 kanály s těsností 13 mm
- instalace v bezpečném prostoru nebo v zóně 2 v krytu IP54 (nA typ ochrany)
- přední panel s odnímatelným držákem štítků
- certifikace ATEX a IECEx
- certifikace pro bezpečnostní přístrojový systém (SIL2 nebo SIL3)
- vhodné pro zařízení kategorie 1, 2 nebo 3 instalováno v:
- zóna 0, 1 nebo 2 pro plyn skupiny IIA, IIB nebo IIC (podle podle EN / IEC 60079-0)
- Zóna 20, 21 nebo 22 pro prach skupiny IIIA, IIIB nebo IIIC (podle EN / IEC 60079-0)
Další možnosti:
- LED signalizace toku proudu na přední straně
- oddělovač bariéry / lišty DIN
- pouzdro Ex d - RTPE9-DIN nebo jiné pouzdro Ex d / Ex e
Číslo certifikátu ES přezkoušení typu:
INERIS 11 ATEX 0024 X
Certifikát shody IECEx:
INE 11.0009X
Klasifikace ATEX / IECEx:
II (1) GD [Ex ia Ga] IIC nebo [Ex ia Ga] IIB nebo [Ex iaD Da] IIIC
II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
II 3 (1) G Ex nA [ia Ga] IIB T4 Gc
