Série 045

Energetický řetěz e-chain® série 045

Energetický řetěz e-chain® série 045 je velmi malý, jednodílný řetěz e-chain® s nízkou hmotností, díky čemuž je ideální pro vysoce dynamické aplikace. Řetězy E2 micro e-chain® jsou optimalizovány pro nejmenší instalační prostory.

  • Pro nejmenší aplikace
  • Nízká hmotnost a hospodárnost
  • Tichý provoz díky malé rozteči
  • Ideální pro aplikace s nízkou setrvačnost

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_045 Vnitřní šířky Bi: 6 až 64 mm
Poloměry ohybu R: 18, 28, 38 mm
Rozteč: 13 mm na článek = 77 článků / m


Nepodepřená délka
Závislost nepodepřené délky na dodatečném zatížení.
Osa X: Nepodepřená délka v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

Rozměrová řada řetězu série 045

Obj. číslo  Bi [mm] Ba [mm] R [mm] poloměr ohybu
045.06.R.0 6 12 018 028 038
045.10.R.0 10 6 018
028
038

045.16.R.0 16 22 018
028
038

045.20.R.0 20 26 018
028
038
083
045.30.R.0 30 36 018 028
038

045.64.R.0 64 70 018
028
038

R 018
028
038
083
H 48,5 68,5 88,5 178,5
D 44 54 64 109
K 85 115 150 290
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován malý energetický řetěz s vnitřní výškou 10,3 mm a malou roztečí
  • Pro vnitřní šířky do 64 mm
  • Pro samonosné délky až do 0,50 m a hmotnosti do 0,25 kg/m
  • Tichý provoz díky malé rozteči
  • Pokud je požadován velmi lehký energetický řetěz – ideální pro aplikace s nízkou setrvačností
  • Je-li vyžadován jednostranný, neotevřený energetický řetěz
Koncovky

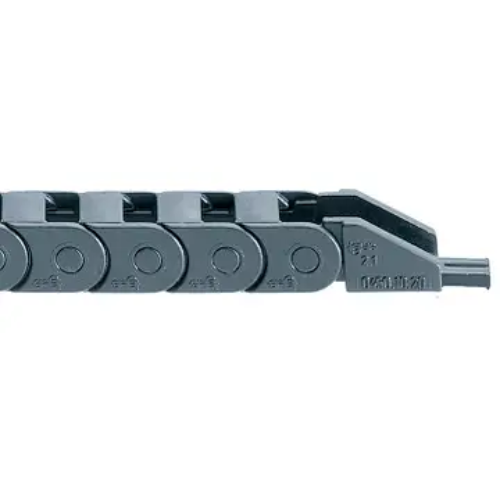

série 045 koncovka
  • Jednodílná koncovka – pevná montáž
  • Korozivzdorné
  • Lze přizpůsobit zákazníkovi

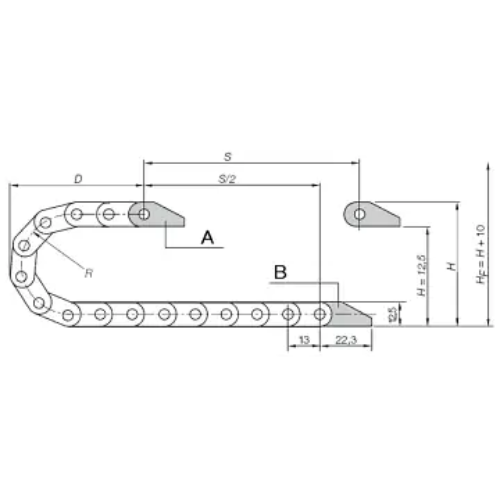

série 045 výkres koncovky
Koncovka, kompletní sada
🔑 Objednací klíč
045.06.018.0
045.06.028.0
045.06.038.0
045.10.018.0
045.10.020.0
045.10.028.0
045.10.038.0
045.16.018.0
045.16.028.0
045.16.038.0
045.20.018.0
045.20.028.0
045.20.038.0
045.20.083.0
045.30.018.0
045.30.028.0
045.30.038.0
045.40.018.0
045.40.038.0
045.64.018.0
045.64.028.0
045.64.038.0
