Série E4.64L

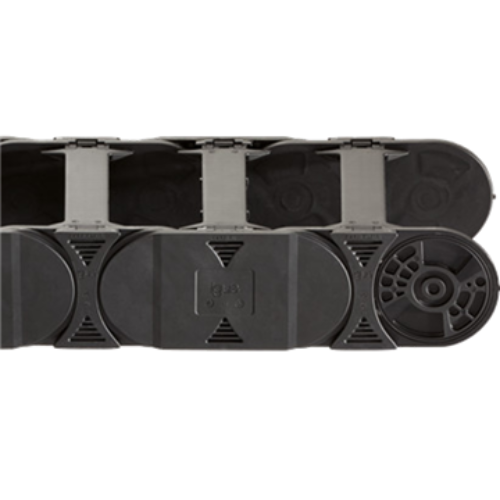

Energetický řetěz e-chain® série E4.64L

1. Všestranná montáž: s KMA koncovkou
2. Ekonomické: díky optimálnímu využití prostoru pro instalaci
3. Snadné plnění: zcela přístupný vnitřní průřez
4. Přesné dělení: pojistná dělicí příčka se stupnicí
5. Krátká doba montáže: otevírání „flip? na vnitřním a vnějším poloměru na obou koncích
6. Bez vyklenutí: verze NC při obracení chodu vnějšího článku
7. Ochrana proti třískám: velmi těsný koncový uzávěr a dna
8. Vysoká stabilita: vysoké síly díky „podkosené? konstrukci
9. Rovný chod: díky konstrukci vnitřních/vnějších článků
Certifikáty a normy:RoHS 2 2011_65_EU REACH
Serie_E4.64L Vnitřní šířky Bi: 50 až 400 mm
Poloměry ohybu R: 100 až 400 mm
Rozteč: 11 mm na článek
E4.64L Diagramm

Samonosné pojezdy
Samonosné pojezdy závisí na hmotnosti
Osa X: samonosné pojezdy v m Osa FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = bez podpěry s přípustným průvěsem
FLG = bez podepření s přímou horní větví

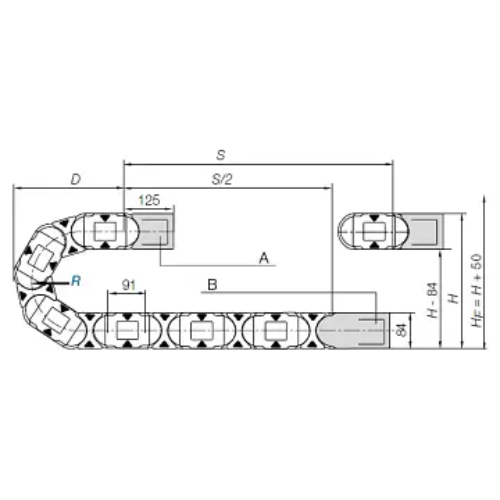

Serie_E4.64L výkres A = pohyblivý konec
B = pevný konec
Rozteč: 91mm
Počet článků na m: 11
Pojezd: S
Délka řetězu = S/2 +K
R
100
125 150 175 200 250 300 350
400
H
284
334 384 434 484 584 684 784 884
D
279
304 329 354 379 429 479 529 579
K
500
575 655 735 815 970 1125 1285 1440
Kdy použít: Kdy zvolit jiný:
  • Pokud je požadován lehký, cenově výhodný řetěz e-chain® s vnitřní výškou 64 mm a vysokou dynamikou
  • Nižší hmotnost je možná s vyšší dynamikou
  • Vnitřní šířka až 400 mm
  • Pro samonosné délky ≤ 4 m
  • Vhodné také pro boční, stojící a závěsné aplikace
  • Když musí být řetěz e-chain® extrémně tichý (≤46 dB(A)) a s nízkými vibracemi
    » série E6.40
  • Pokud je požadována vyšší pevnost
    » série E4.42
  • V případě dlouhých pojezdových vzdáleností s kluznými aplikacemi
    » série E4.42
  • Pokud lze dosáhnout kompromisu "nižší cena / stabilita"
    » série 3400/3500
🔑 Objednací klíč
E4.64L.075.100.0
E4.64L.075.125.0
E4.64L.075.150.0
E4.64L.075.200.0
E4.64L.087.100.0
E4.64L.087.125.0
E4.64L.087.150.0
E4.64L.087.175.0
E4.64L.087.200.0
E4.64L.087.250.0
E4.64L.087.300.0
E4.64L.087.350.0
E4.64L.087.400.0
E4.64L.100.100.0
E4.64L.100.125.0
E4.64L.100.150.0
E4.64L.100.175.0
E4.64L.100.200.0
E4.64L.100.250.0
E4.64L.100.300.0
E4.64L.100.350.0
E4.64L.100.400.0
E4.64L.112.100.0
E4.64L.112.125.0
E4.64L.112.150.0
E4.64L.112.175.0
E4.64L.112.200.0
E4.64L.112.250.0
E4.64L.112.300.0
E4.64L.125.100.0
E4.64L.125.125.0
E4.64L.125.150.0
E4.64L.125.175.0
E4.64L.125.200.0
E4.64L.125.225.0
E4.64L.125.250.0
E4.64L.125.300.0
E4.64L.125.350.0
E4.64L.125.400.0
E4.64L.150.100.0
E4.64L.150.125.0
E4.64L.150.150.0
E4.64L.150.175.0
E4.64L.150.200.0
E4.64L.150.250.0
E4.64L.150.300.0
E4.64L.150.350.0
E4.64L.150.400.0
E4.64L.175.100.0
E4.64L.175.125.0
E4.64L.175.150.0
E4.64L.175.175.0
E4.64L.175.200.0
E4.64L.175.250.0
E4.64L.175.300.0
E4.64L.175.350.0
E4.64L.175.400.0
E4.64L.187.100.0
E4.64L.187.125.0
E4.64L.187.150.0
E4.64L.187.175.0
E4.64L.187.200.0
E4.64L.187.250.0
E4.64L.187.300.0
E4.64L.187.350.0
E4.64L.187.400.0
E4.64L.200.100.0
E4.64L.200.125.0
E4.64L.200.150.0
E4.64L.200.175.0
E4.64L.200.200.0
E4.64L.200.250.0
E4.64L.200.300.0
E4.64L.200.350.0
E4.64L.200.400.0
E4.64L.212.100.0
E4.64L.212.125.0
E4.64L.212.150.0
E4.64L.212.175.0
E4.64L.212.200.0
E4.64L.212.250.0
E4.64L.212.300.0
E4.64L.212.350.0
E4.64L.212.400.0
E4.64L.225.100.0
E4.64L.225.125.0
E4.64L.225.150.0
E4.64L.225.175.0
E4.64L.225.200.0
E4.64L.225.250.0
E4.64L.225.300.0
E4.64L.225.350.0
E4.64L.225.400.0
E4.64L.250.100.0
E4.64L.250.125.0
E4.64L.250.150.0
E4.64L.250.175.0
E4.64L.250.200.0
E4.64L.250.250.0
E4.64L.250.300.0
E4.64L.250.350.0
E4.64L.250.400.0
E4.64L.300.100.0
E4.64L.300.125.0
E4.64L.300.150.0
E4.64L.300.175.0
E4.64L.300.200.0
E4.64L.300.250.0
E4.64L.300.300.0
E4.64L.300.350.0
E4.64L.300.400.0
E4.64L.325.100.0
E4.64L.325.125.0
E4.64L.325.150.0
E4.64L.325.175.0
E4.64L.325.200.0
E4.64L.325.250.0
E4.64L.325.300.0
E4.64L.325.350.0
E4.64L.325.400.0
E4.64L.350.100.0
E4.64L.350.125.0
E4.64L.350.150.0
E4.64L.350.175.0
E4.64L.350.200.0
E4.64L.350.250.0
E4.64L.350.300.0
E4.64L.350.350.0
E4.64L.350.400.0
