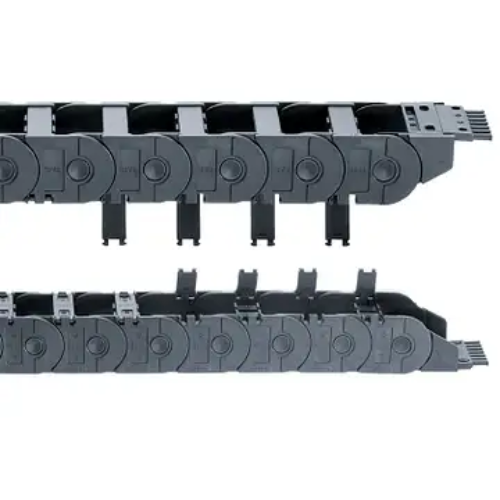

Energetický řetěz e-chain® série 3400/3500

Série 3400 - rozevírání u vnitřního poloměru

energetický řetěz serie 3400

Série 3500 - rozevírání u vnějšího poloměru

Energetický řetěz serie 3500

Certifikáty a normy: RoHS 2 2011_65_EU REACH

3400
 3500
serie 3400 serie 3500
Vnitřní šířky Bi: 50 až 250 mm
Poloměry ohybu R: 75 až 300 mm
Rozteč: 67 mm na článek = 15 článků / m
rozsirovaci nastavec Systém E2/000 je nyní dostupný se zacvakávacím rozšiřovacím nástavcem.
Vnitřní prostor může být za použití rozšiřovacího nástavce enormně zvětšen tak, aby i široké odsávací hadice byly bezpečně vedeny.

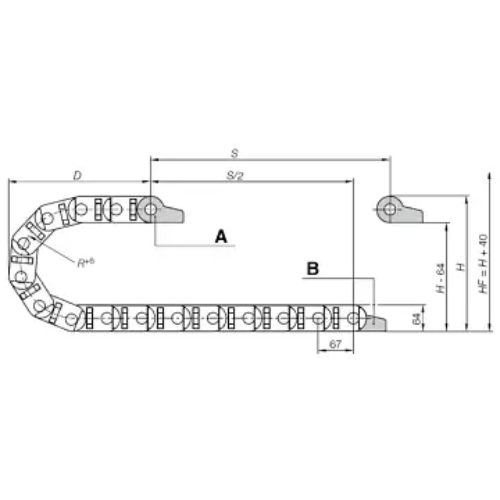

Serie 3400,3500 výkres

 A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 67 mm
Články na m: 15
Pojezd: S
Délka řetězu = S/2 + K
Nepodeprena delka Samonosné pojezdy
Závislost samonosné pojezdy na dodatečném zatížení.
Osa X: Samonosné pojezdy v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

Rozměrová řada řetězů série 3400/3500

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr ohybu
3400.050.R.0
 50 70 075
 100
 125
 200
 250
 300
3400.075.R.0
 75 95 075
 100
 125
 200
 250
 300
3400.100.R.0
 100 120 075
 100
 125
 200
 250 300
3400.115.R.0
 115 135 075
 100
 125
 200
 250
 300
3400.125.R.0
 125 145 075
 100
 125
 200
 250
 300
3400.150.R.0
 150 170 075
 100
 125
 200
 250
 300
3400.175.R.0
 175 195 075
 100
 125
 200 250
 300
3400.200.R.0
 200 220 075
 100
 125
 200
 250
 300
3400.225.R.0
 225 245 075
 100
 125
 200
 250
 300
3400.250.R.0
 250 270 075
 100
 125
 200
 250
 300
R 075 100 125 150 200 250 300
H 214 264 314 364 464 564 664
D 208 233 258 283 333 383 433
K 370 450 530 610 765 920 1080
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován středně velký, pevný systém s vnitřní výškou 45 mm
  • Pokud je požadována vnitřní šířka až 250 mm
  • Pro samonosné délky až do 3,0 m a plnicí hmotnosti do 13 kg/m
  • Pokud je vyžadován otevíratelný systém pro rychlé otevírání zleva nebo zprava
Koncovky

série 3400,3500 koncovka otočná

Koncovky "otočné"

série 3400,3500 koncovka pojistná

Koncovky "pojistné"

Ocelové koncovky
série 3400,3500 výkres koncovky otočné

série 3400,3500 výkres koncovky pojistné

  • Otočné
  • Pro krátké a dlouhé pojezdy
  • Pro omezené montážní prostory
  • Korozivzdorné
  • Pro pojistná spojení
  • Pro závěsné / stojaté pojezdy
  • Pro extrémní zrychlení
  • Korozivzdorné
  • Jeden díl pro všechny šířky řetězu
  • Elektricky vodivé
série 3400,3500 koncovka KMA pojistná
KMA "pojistné" koncovky		 série 3400,3500 koncovka KMA otočná
KMA "otočné" koncovky
série 3400,3500 výkres koncovky KMA pojistné

  • Šroubové spojení vně průřezu řetězu
  • Doporučeno pro vertikální aplikace
  • Pro extrémní zrychlení a vysoké rychlosti
  • Šroubové spojení vně průřezu řetězu
  • Doporučeno pro horizontální aplikace
  • Možnost integrace odlehčení tahu kabelu
🔑 Objednací klíč
3400.050.075.0
3400.050.100.0
3400.050.125.0
3400.050.150.0
3400.050.200.0
3400.050.250.0
3400.050.300.0
3400.075.075.0
3400.075.100.0
3400.075.125.0
3400.075.150.0
3400.075.200.0
3400.075.250.0
3400.075.300.0
3400.100.075.0
3400.100.100.0
3400.100.125.0
3400.100.150.0
3400.100.200.0
3400.100.250.0
3400.100.300.0
3400.100D80.125.0
3400.100D80.150.0
3400.100D80.200.0
3400.100D80.250.0
3400.100D80.300.0
3400.115.075.0
3400.115.100.0
3400.115.125.0
3400.115.150.0
3400.115.175.0
3400.115.200.0
3400.115.250.0
3400.115.300.0
3400.125.075.0
3400.125.075/075.0
3400.125.100.0
3400.125.115.0
3400.125.125.0
3400.125.150.0
3400.125.175.0
3400.125.200.0
3400.125.250.0
3400.125.300.0
3400.150.075.0
3400.150.100.0
3400.150.125.0
3400.150.150.0
3400.150.200.0
3400.150.250.0
3400.150.300.0
3400.175.075.0
3400.175.075/075.0
3400.175.100.0
3400.175.125.0
3400.175.150.0
3400.175.200.0
3400.175.250.0
3400.175.300.0
3400.200.075.0
3400.200.100.0
3400.200.125.0
3400.200.150.0
3400.200.200.0
3400.200.250.0
3400.200.300.0
3400.200D80.125.0
3400.200D80.150.0
3400.200D80.200.0
3400.200D80.250.0
3400.200D80.300.0
3400.225.075.0
3400.225.100.0
3400.225.125.0
3400.225.150.0
3400.225.200.0
3400.225.250.0
3400.225.300.0
3400.250.075.0
3400.250.100.0
3400.250.125.0
3400.250.150.0
3400.250.200.0
3400.250.250.0
3400.250.300.0
🔑 Objednací klíč
3500.050.075.0
3500.050.100.0
3500.050.125.0
3500.050.150.0
3500.050.200.0
3500.050.250.0
3500.050.300.0
3500.075.075.0
3500.075.100.0
3500.075.125.0
3500.075.150.0
3500.075.200.0
3500.075.250.0
3500.075.300.0
3500.100.075.0
3500.100.100.0
3500.100.125.0
3500.100.150.0
3500.100.200.0
3500.100.250.0
3500.100.300.0
3500.100D80.075.0
3500.100D80.100.0
3500.100D80.125.0
3500.100D80.150.0
3500.100D80.200.0
3500.100D80.250.0
3500.100D80.300.0
3500.115.075.0
3500.115.100.0
3500.115.125.0
3500.115.150.0
3500.115.200.0
3500.115.250.0
3500.115.300.0
3500.125.075.0
3500.125.100.0
3500.125.115.0
3500.125.125.0
3500.125.150.0
3500.125.175.0
3500.125.200.0
3500.125.250.0
3500.125.300.0
3500.150.075.0
3500.150.100.0
3500.150.125.0
3500.150.150.0
3500.150.175.0
3500.150.200.0
3500.150.250.0
3500.150.300.0
3500.175.075.0
3500.175.100.0
3500.175.125.0
3500.175.150.0
3500.175.200.0
3500.175.250.0
3500.175.300.0
3500.200.075.0
3500.200.100.0
3500.200.125.0
3500.200.150.0
3500.200.200.0
3500.200.250.0
3500.200.300.0
3500.200D80.075.0
3500.200D80.100.0
3500.200D80.125.0
3500.200D80.150.0
3500.200D80.200.0
3500.200D80.250.0
3500.200D80.300.0
3500.225.075.0
3500.225.100.0
3500.225.125.0
3500.225.150.0
3500.225.200.0
3500.225.250.0
3500.225.300.0
3500.250.075.0
3500.250.100.0
3500.250.125.0
3500.250.150.0
3500.250.200.0
3500.250.250.0
3500.250.300.0
3500R.075.150.S10.0.E
3500R.100.125.S10.0.E
3500R.100.150.S10.0.E
3500R.100.200.S10.0.E
3500R.115.125.S10.0.E
3500R.115.150.S10.0.E
3500R.115.200.S10.0.E
3500R.125.125.S10.0.E
3500R.125.150.S10.0.E
3500R.125.200.S10.0.E
3500R.150.125.S10.0.E
3500R.150.150.S10.0.E
3500R.150.200.S10.0.E
3500R.175.150.S10.0.E
3500R.175.200.S10.0.E
3500R.200.100.S10.0.E
3500R.200.150.S10.0.E
3500R.200.200.S10.0.E
3500R.225.125.S10.0.E
3500R.225.150.S10.0.E
