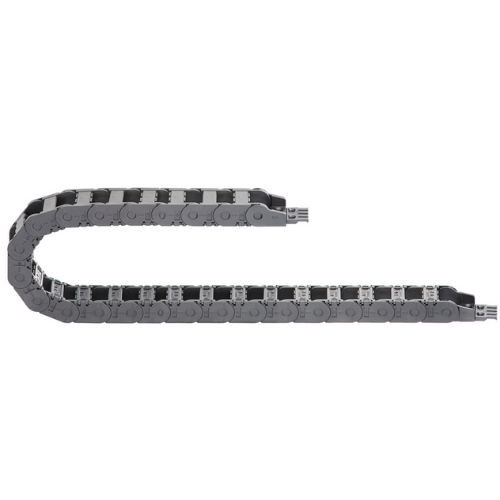

Energetický řetěz e-chain® série 2400/2500

Série 2400 - rozevírání u vnitřního poloměru

energetický řetěz série 2400

Série 2500 - rozevírání u vnějšího poloměru

energetický řetěz série 2500

Certifikáty a normy: RoHS 2 2011_65_EU REACH cleanroom

2400
 2500
Serie_2400 Serie_2500
Vnitřní šířky Bi: 25 až 125 mm
Poloměry ohybu R: 55 až 250 mm
Rozteč: 46 mm na článek = 22 článků / m

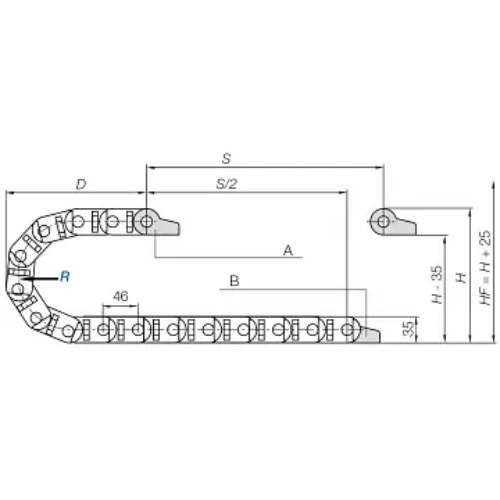

Serie 2400,2500 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 46 mm
Články na m: 22
Pojezd: S
Délka řetězu = S/2 + K
série 2500,2400 Diagramm Samonosné pojezdy
Závislost samonosné pojezdy na dodatečném zatížení.
Osa X: Samonosné pojezdy v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

Rozměrová řada řetězů série 2400/2500

Obj. číslo
 Bi
[mm]
 Ba
[mm]
 R [mm] poloměr ohybu
2400.02.R.0
 25 41 055
 075
 100
 125
 200
 225
 250
2400.03.R.0
 38 54 055
 075
 100
 125
 200
 225
 250
2400.05.R.0
 57 73 055
 075
 100
 125
 200
 225
 250
2400.07.R.0
 77 93 055
 075
 100
 125
 200
 225
 250
2400.09.R.0
 89 105 055
 075
 100
 125
 200 225
 250
2400.10.R.0
 103 119 055
 075
 100
 125
 200
 225
 250
2400.12.R.0
 125 141 055
 075
 100
 125
 200
 225
 250
R 055 075 100 125 150 175 200 225 250
H 145 185 235 285 335 385 435 485 535
D 142 162 187 212 237 262 287 312 337
K 265 330 410 485 565 645 725 800 880
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován středně velký, silný energetický řetěz s vnitřní výškou 25 mm
  • Pokud je požadována vnitřní šířka až 125 mm
  • Pro samonosné délky až do 2,25 m a plnicí hmotnosti až do 4,8 kg/m
  • Pro pojezdy do 100 m
  • Pokud je vyžadován otevíratelný systém pro rychlé otevírání zleva nebo zprava
Koncovky

série 2400,2500 koncovka otočná

Koncovky "otočné" - standard

série 2400,2500 koncovka pojistná

Koncovky "pojistné"

série 2400,2500 koncovka ocelová

Ocelová koncovka
série 2400,2500 výkres koncovky otočná
Koncovka, kompletní sada

série 2400,2500 výkres koncovky pojistné
Koncovka, kompletní sada

série 2400,2500 výkres koncovky ocelová
Koncovka, kompletní sada
  • Otočná
  • Pro krátké a dlouhé pojezdy
  • Pro omezené montážní prostory
  • Korozivzdorná
  • Pro pojistná spojení
  • Pro závěsné / stojaté pojezdy
  • Pro extrémní zrychlení
  • Korozivzdorná
  • Jeden díl pro všechny šířky řetězu
  • Možné šroubové spojení mimo profil řetězu
  • Elektricky vodivá
🔑 Objednací klíč
2400.02.055.0
2400.02.075.0
2400.02.100.0
2400.02.125.0
2400.02.150.0
2400.02.175.0
2400.02.200.0
2400.02.225.0
2400.02.250.0
2400.03.055.0
2400.03.075.0
2400.03.075/075.0
2400.03.100.0
2400.03.125.0
2400.03.150.0
2400.03.175.0
2400.03.200.0
2400.03.225.0
2400.03.250.0
2400.05.055.0
2400.05.075.0
2400.05.075/075.0
2400.05.100.0
2400.05.125.0
2400.05.150.0
2400.05.175.0
2400.05.200.0
2400.05.225.0
2400.05.250.0
2400.05AG.075.0
2400.05AG.100.0
2400.05AG.125.0
2400.05AG.150.0
2400.05AG.175.0
2400.05AG.200.0
2400.05AG.225.0
2400.05AG.250.0
2400.05AG5.075.0
2400.05AG5.100.0
2400.05D36.075.0
2400.05D36.100.0
2400.05D36.125.0
2400.05D36.150.0
2400.05D36.175.0
2400.05D36.200.0
2400.05D36.225.0
2400.05D36.250.0
2400.07.055.0
2400.07.075.0
2400.07.075/075.0
2400.07.100.0
2400.07.125.0
2400.07.150.0
2400.07.175.0
2400.07.200.0
2400.07.225.0
2400.07.250.0
2400.07AG5.075.0
2400.07AG5.100.0
2400.07AG5.125.0
2400.07AG5.150.0
2400.07AG5.175.0
2400.07AG5.200.0
2400.07AG5.250.0
2400.09.055.0
2400.09.055/250.0
2400.09.075.0
2400.09.075/075.0
2400.09.100.0
2400.09.125.0
2400.09.150.0
2400.09.175.0
2400.09.200.0
2400.09.225.0
2400.09.250.0
2400.10.055.0
2400.10.075.0
2400.10.075/075.0
2400.10.100.0
2400.10.125.0
2400.10.150.0
2400.10.175.0
2400.10.200.0
2400.10.225.0
2400.10.250.0
2400.10D36.055.0
2400.10D36.075.0
2400.10D36.100.0
2400.10D36.125.0
2400.10D36.150.0
2400.10D36.175.0
2400.10D36.200.0
2400.10D36.225.0
2400.10D36.250.0
2400.12.055.0
2400.12.075.0
2400.12.100.0
2400.12.125.0
2400.12.150.0
2400.12.175.0
2400.12.200.0
2400.12.225.0
2400.12.250.0
🔑 Objednací klíč
2500.02.055.0
2500.02.055.0.ESD
2500.02.075.0
2500.02.075.0.ESD
2500.02.100.0
2500.02.100.0.ESD
2500.02.125.0
2500.02.125.0.ESD
2500.02.150.0
2500.02.175.0
2500.02.175.0.ESD
2500.02.200.0
2500.02.225.0
2500.02.250.0
2500.03.055.0
2500.03.055.0.ESD
2500.03.075.0
2500.03.075.0.ESD
2500.03.075/650.0
2500.03.100.0
2500.03.100.0.ESD
2500.03.125.0
2500.03.125.0.ESD
2500.03.150.0
2500.03.175.0
2500.03.175.0.ESD
2500.03.200.0
2500.03.225.0
2500.03.250.0
2500.05.055.0
2500.05.055.0.ESD
2500.05.075.0
2500.05.075.0.ESD
2500.05.100.0
2500.05.100.0.ESD
2500.05.125.0
2500.05.125.0.ESD
2500.05.150.0
2500.05.175.0
2500.05.175.0.ESD
2500.05.200.0
2500.05.225.0
2500.05.250.0
2500.05D36.055.0
2500.05D36.075.0
2500.05D36.100.0
2500.05D36.125.0
2500.05D36.150.0
2500.05D36.175.0
2500.05D36.200.0
2500.05D36.225.0
2500.05D36.250.0
2500.07.055.0
2500.07.055.0.ESD
2500.07.075.0
2500.07.075.0.ESD
2500.07.100.0
2500.07.100.0.ESD
2500.07.125.0
2500.07.125.0.ESD
2500.07.150.0
2500.07.175.0
2500.07.175.0.ESD
2500.07.200.0
2500.07.225.0
2500.07.250.0
2500.09.055.0
2500.09.055.0.ESD
2500.09.075.0
2500.09.075.0.ESD
2500.09.100.0
2500.09.100.0.ESD
2500.09.125.0
2500.09.125.0.ESD
2500.09.150.0
2500.09.175.0
2500.09.175.0.ESD
2500.09.200.0
2500.09.225.0
2500.09.250.0
2500.10.055.0
2500.10.055.0.ESD
2500.10.075.0
2500.10.075.0.ESD
2500.10.100.0
2500.10.100.0.ESD
2500.10.125.0
2500.10.125.0.ESD
2500.10.150.0
2500.10.175.0
2500.10.175.0.ESD
2500.10.200.0
2500.10.225.0
2500.10.250.0
2500.10D36.055.0
2500.10D36.075.0
2500.10D36.100.0
2500.10D36.125.0
2500.10D36.150.0
2500.10D36.175.0
2500.10D36.200.0
2500.10D36.225.0
2500.10D36.250.0
2500.12.055.0
2500.12.055.0.ESD
2500.12.075.0
2500.12.075.0.ESD
2500.12.100.0
2500.12.100.0.ESD
2500.12.125.0
2500.12.125.0.ESD
2500.12.150.0
2500.12.175.0
2500.12.175.0.ESD
2500.12.200.0
2500.12.225.0
2500.12.250.0
