Série E200 / Z200

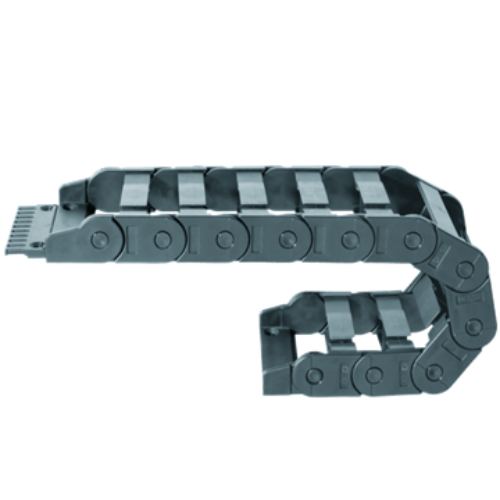

Energetický řetěz série E200/Z200 easy chain®
Série E200 - plnění ve vnějším poloměru
Série Z200 - plnění přes vnitřní poloměr
Certifikáty a normy:
Vnitřní šířky Bi: 57 mm Poloměry ohybu R: 55 až 200 mm Rozteč: 46 mm na článek = 22 článků / m |
|

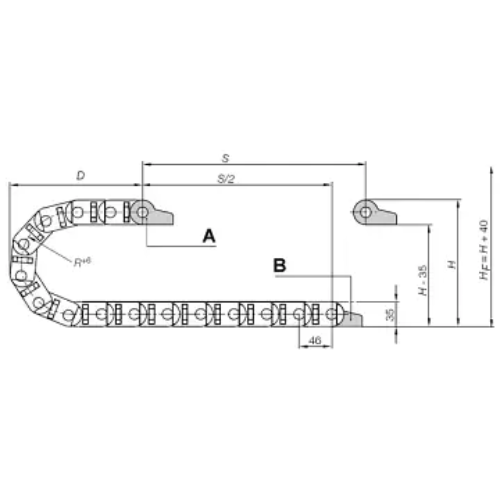

A1 = Pohyblivý konec A2 = Pevný konec Rozteč: 46 mm Články na m: 22 Pojezd: S Délka řetězu = S/2 + K |
|
Samonosné pojezdy Závislost nepodepřené délky na dodatečném zatížení. Osa X: Nepodepřená délka v m: FLB/FLG Osa Y: Dodatečné zatížení v kg/m Menší měřítko: délka pojezdu S v m FLB = Bez podpory s přípustným průhybem FLG = Bez podpory s přímým horním chodem |
Rozměrová řada řetězů série E200/Z200
Obj. číslo |
Bi [mm] |
Ba [mm] |
R [mm] poloměr ohybu |
||||
E200.05.R.0 |
57 |
74,4 |
055 | 075 |
100 |
150 |
200 |
R | 055 | 075 | 100 | 150 | 200 |
---|---|---|---|---|---|
H | 145 | 185 | 235 | 335 | 435 |
D | 142 | 162 | 187 | 237 | 287 |
K | 265 | 330 | 410 | 565 | 725 |
Kdy použít: | Kdy zvolit jiný: |
---|---|
|
Koncovky otočné | Koncovky pojistné |
---|---|
|
|
🔑 Objednací klíč |
|
1 komora | 2 komory |
E200.05.055.0 | E200.2/35.055.0 |
E200.05.075.0 | E200.2/35.075.0 |
E200.05.100.0 | E200.2/35.100.0 |
E200.05.150.0 | E200.2/35.150.0 |
E200.05.200.0 | E200.2/35.200.0 |
E200.2/50.055.0 | |
E200.2/50.075.0 | |
E200.2/50.100.0 | |
E200.2/50.150.0 | |
E200.2/50.200.0 |
🔑 Objednací klíč |
|
1 komora | 2 komory |
Z200.05.055.0 | Z200.2/35.055.0 |
Z200.05.075.0 | Z200.2/35.075.0 |
Z200.05.100.0 | Z200.2/35.100.0 |
Z200.05.150.0 | Z200.2/35.150.0 |
Z200.05.200.0 | Z200.2/35.200.0 |
Z200.2/50.055.0 | |
Z200.2/50.075.0 | |
Z200.2/50.100.0 | |
Z200.2/50.150.0 | |
Z200.2/50.200.0 |
