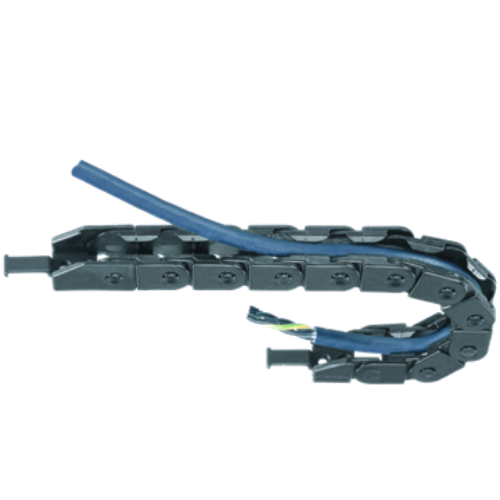

Energetický řetěz série E065/Z065 easy chain®

Serie_E065
  1. Velmi snadné plnění
  2. Velmi malá rozteč pro tichý a plynulý chod
  3. Omezený možný torzní pohyb
  4. Velmi nízká hmotnost
  5. "Tlačítkový princip" drží články pohromadě
  6. Vnitřní prostor šetrný ke kabelům
  7. K vyplnění podél vnějšího poloměru
  8. Možnost montáže držáku s integrovaným odlehčením tahu
  9. K dispozici s 1, 2, 3 nebo 4komorovým provedením
  10. Vyplněno podél vnitřního poloměru

Certifikáty a normy: RoHS 2 2011_65_EU REACH

E065_Z065
 Vnitřní šířka Bi: 16 mm
Poloměry ohybu R: 18, 28, 38 mm
Rozteč článků = 15 mm
1 m(1000 mm) = 67 článků

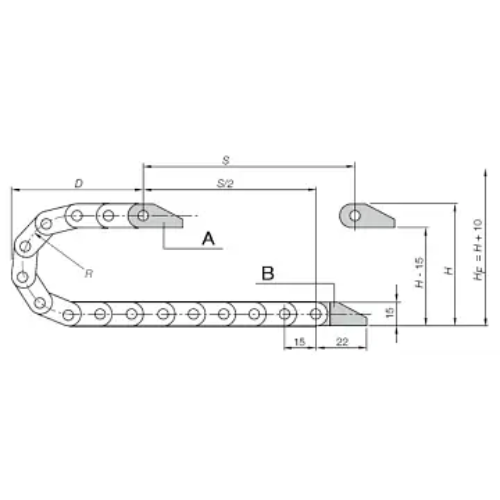

Serie_E065 výkres A1 = pohyblivý konec
A2 = pevný konec
Rozteč článků: 15 mm
Buňky/m: 67 buněk
Pohon: S
Délka řetězu = S/2 + K

Nepodeprena delka E065/Z045

 Samonosná délka
Závislost samonosné délky na přídavném zatížení.
Osa X: Samonosná délka v m: FLB/FLG
Osa Y: Přídavné zatížení v kg/m
Menší měřítko: délka vozidla S v m
FLB = nepodepřený s přípustným průhybem
FLG = nepodepřený s přímým horním pojezdem
Rozměrová řada řetězů série E065/Z065
Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr pohybu
E065.16.R.0
 16
 24,8
 018
 028
 038
R 018 028 038
H 51 71 91
D 48 58 68
K 90 120 150
Kdy použít:
 Kdy zvolit jiný:
  • Má-li být lehké plnění možné bez otevírání vík
  • Rentabilní
  • Pokud je vyžadován tichý chod
  • Pro aplikace s obzvláště vysokým zatížením a velkými samonosnými délkami
    » série 06, E2 micro
Koncovky
koncovky E065/Z045
  • Jednodílná koncovka - pevná montáž
  • Odolný proti korozi
  • Lze přizpůsobit Vašim požadavkům
  • Shodné připojovací plochy: vnitřní/vnější
  • Dodává se s odlehčovacími svorkami
koncovky E065/Z045 igus
🔑 Objednací klíč
1 komora 2 komory 3 komory
E065.16.018.0 E065.2/9.018.0 E065.3/9.018.0
E065.16.028.0 E065.2/9.028.0 E065.3/9.028.0
E065.16.038.0 E065.2/9.038.0 E065.3/9.038.0
