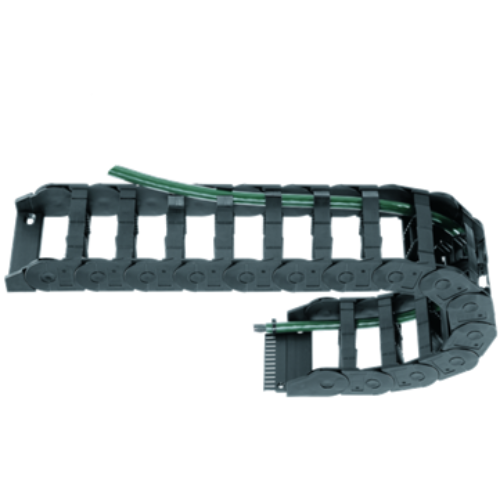

Energetický řetěz série E300/Z300 easy chain®

Série E300 - plnění ve vnějším poloměru

Serie_E300

Série Z300 - plnění přes vnitřní poloměr

Serie_Z300

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_E300_Z300 Vnitřní šířky Bi: 75 mm
Poloměry ohybu R: 75 až 300 mm
Rozteč: 67 mm na článek = 15 článků / m

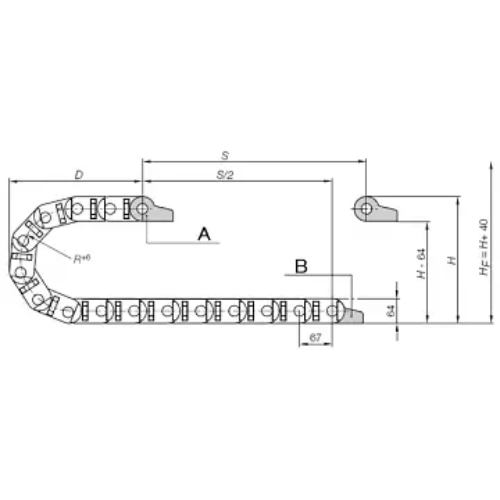

Serie_E300 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 67 mm
Články na m: 15
Pojezd: S
Délka řetězu = S/2 + K


Nepodepřená délka
Závislost nepodepřené délky na dodatečném zatížení.
Osa X: Nepodepřená délka v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

Rozměrová řada řetězů série E300/Z300

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr ohybu
E300.075.R.0
 75
 95
 075
 100 125
 150
 200
 250
 300
R 075 100 125 150 200 250 300
H 214 264 314 364 464 564 664
D 208 233 258 283 333 383 433
K 370 450 530 610 765 920 1080
Kdy použít: Kde zvolit jiný:
  • Pokud je vyžadován středně velký energetický řetěz s vnitřní výškou 48,5 mm
  • Pro vnitřní šířky do 75 mm
  • Pro samonosné délky až do 2,25 m a plnicí hmotnosti až do 8,0 kg/m
  • Když je požadováno snadné plnění bez otevírání a zavírání víček
  • Pokud je vyžadován tichý chod
  • Je-li vyžadován lehký a nákladově efektivní energetický řetěz
  • Pro aplikace se zvláště vysokým zatížením a velké samonosné délky
    » série 3400/3500/3450/3480
Koncovky
E300_Z300 koncovka otočná
Koncovka "otočná"		 E300_Z300 koncovka pojistná
Koncovka "pojistná"
E300_Z300 výkres koncovky otočné E300_Z300 výkres koncovky pojistné
  • Otočná
  • Pro krátké a dlouhé pojezdy
  • Pro zúžené montážní poměry
  • Korozivzdorné
  • Pro pojistná spojení
  • Pro závěsné / stojaté pojezdy
  • Pro extrémní zrychlení
  • Korozivzdorné
🔑 Objednací klíč

1 komora 2 komory 3 komory
E300.075.075.0 E300.2/45.075.0 E300.3/45.075.0
E300.075.100.0 E300.2/45.100.0 E300.3/45.100.0
E300.075.125.0 E300.2/45.125.0 E300.3/45.125.0
E300.075.150.0 E300.2/45.150.0 E300.3/45.150.0
E300.075.200.0 E300.2/45.200.0 E300.3/45.200.0
E300.075.250.0 E300.2/45.250.0 E300.3/45.250.0
E300.075.300.0 E300.2/45.300.0 E300.3/45.300.0
🔑 Objednací klíč
1 komora 2 komory 3 komory
Z300.075.075.0 Z300.2/45.075.0 Z300.3/45.075.0
Z300.075.100.0 Z300.2/45.100.0 Z300.3/45.100.0
Z300.075.125.0 Z300.2/45.125.0 Z300.3/45.125.0
Z300.075.150.0 Z300.2/45.150.0 Z300.3/45.150.0
Z300.075.200.0 Z300.2/45.200.0 Z300.3/45.200.0
Z300.075.250.0 Z300.2/45.250.0 Z300.3/45.250.0
Z300.075.300.0 Z300.2/45.300.0 Z300.3/45.300.0
