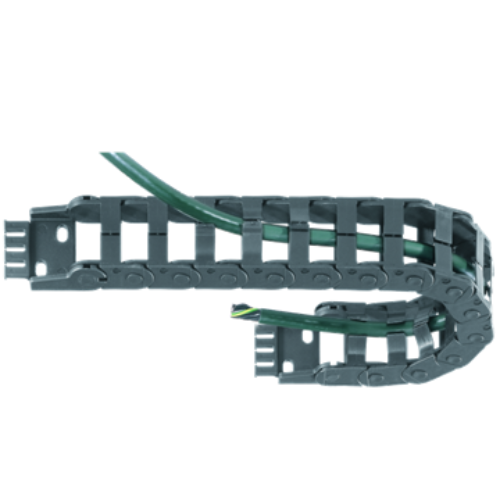

Energetický řetěz série E14/Z14 easy chain®

Série E14 - plnění ve vnějším poloměru

Serie_E14

Série Z14 - plnění přes vnitřní poloměr

Serie_Z14

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_E14_Z14 Vnitřní šířky Bi: 15 až 50 mm
Poloměry ohybu R: 28 až 125 mm
Rozteč: 30,5 mm na článek = 33 článků / m

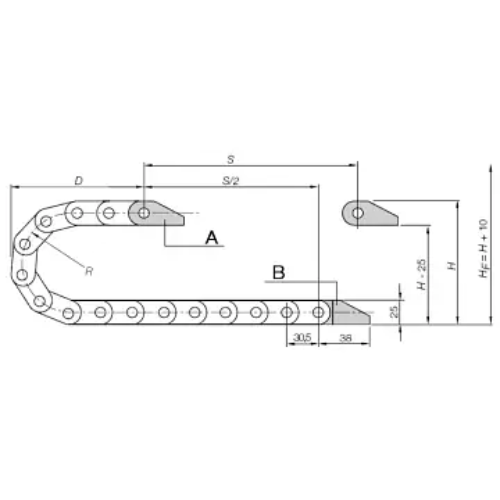

Serie_E14,Z14 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 30,5 mm
Články na m: 33
Pojezd: S
Délka řetězu = S/2 + K


Nepodepřená délka
Závislost nepodepřené délky na dodatečném zatížení.
Osa X: Nepodepřená délka v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

Rozměrová řada řetězů série E14/Z14

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr ohybu
E14.1.R.0
 15
 27
 028
 038
 048
 075
 100
 125
E14.2.R.0
 25
 37
 028
 038
 048
 075
 100
 125
E14.3.R.0
 38
 50
 028
 038
 048
 075
 100
 125
E14.4.R.0
 50
 62
 028
 038
 048
 075
 100
 125
R 018 028 038
H 72 96 116
D 60 70 80
K 130 160 190
Kdy použít: Kdy zvolit jiný:
  • Když potřebujete energetický řetěz s vnitřní výškou 19 mm a malými poloměry ohybu
  • Pro vnitřní šířky do 50 mm
  • Pro samonosné délky až do 0,65 m a plnicí hmotnosti do 0,5 kg/m
  • Když je požadováno snadné plnění bez otevírání a zavírání víček
  • Pokud je vyžadován tichý chod
  • Je-li vyžadován lehký a nákladově efektivní energetický řetěz
Koncovky
série E14,Z14 koncovka
  • Jednodílná koncovka – pevná montáž
  • Korozivzdorné
  • Lze přizpůsobit zákazníkovi
  • Odpovídající připojovací plochy: vnitřní / vnější
  • Dodáváno s odlehčovacími třmínky
série E14,Z14 výkres koncovky
