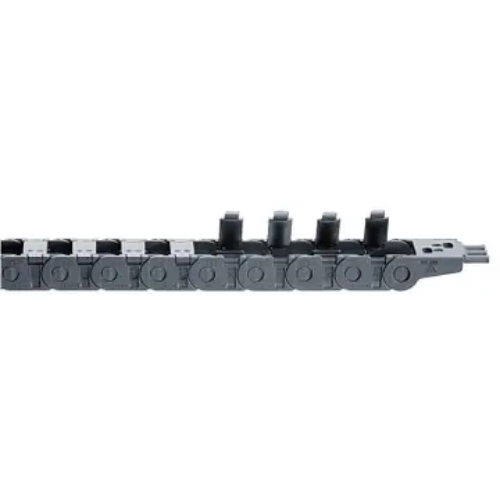

Energetický řetěz e-chain® B15i/B15

  • Úspora místa: malé vnitřní výšky a poloměry ohybu
  • Hladký design: vnější obrys odpuzující nečistoty
  • Hladký chod

Certifikáty a normy: RoHS 2 2011_65_EU REACH

B15i - Otevíratelné z jedné strany podél vnitřního poloměru

série B15i

B15 - Otevíratelné z jedné strany podél vnějšího poloměru

série B15

Serie_B15i Vnitřní výška: 17 mm
Poloměry ohybu R: 38 až 180 mm
Rozteč: 30,5 mm na článek = 33 článků / m
B15 Diagramm Nepodepřená délka
Závislost nepodepřené délky na dodatečném zatížení.
Osa X: Nepodepřená délka v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

Rozměrová řada řetězů série B15i/B15

Obj. číslo  Bi [mm] Ba [mm] R [mm] poloměr ohybu
B15i.015.R.0 15 26 038 048 075 100 110 125 145 180
B15i.025.R.0
 25 36 038
 048
 075
 100
 110
 125
 145
 180
B15i.038.R.0
 38 49 038
 048
 075
 100
 110
 125
 145
 180
B15i.050.R.0
 50 61 038
 048
 075
 100
 110
 125
 145
 180
B15i.5.R.0
 63 76 038 048
 075
 100
 110
 125
 145
 180
B15i.6.R.0
 80 94 038
 048
 075
 100 110 125 145
 180
B15i.7.R.0
 100 113 038
 048
 075
 100
 110
 125
 145
 180

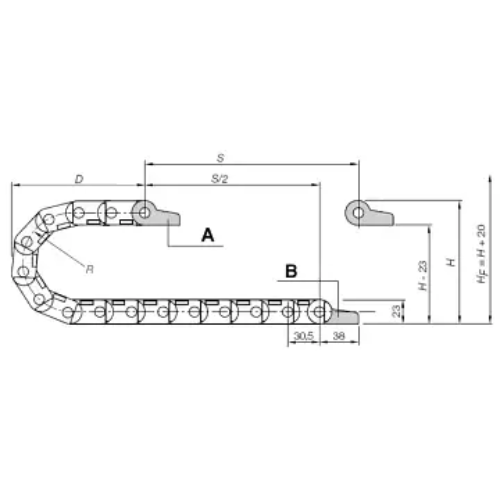

R 038
 048
 075
 100
 110
 125
 145
 180
H 99 119 173 223 243 273 313 383
D 95 105 132 157 167 182 202 237
K 185 215 300 380 410 455 520 630
Kdy použít: Kdy zvolit jiný:
  • Potřebujete energetický řetěz s vnitřní výškou 17 mm a malými poloměry ohybu
  • Pro vnitřní šířky do 100 mm
  • Pro samonosné délky až do 1,2 m a plnicí hmotnosti až do 1,5 kg/m
  • Pokud je vyžadován malý, ale extrémně silný energetický řetěz
  • Pokud je vyžadován energetický řetěz, který se otevírá na dvě části
  • Pokud je vyžadováno vnitřní oddělení
🔑 Objednací klíč
B15i.5.038.0
B15i.5.048.0
B15i.5.075.0
B15i.5.100.0
B15i.5.110.0
B15i.5.125.0
B15i.5.145.0
B15i.5.180.0
B15i.6.038.0
B15i.6.075.0
B15i.6.100.0
B15i.6.110.0
B15i.6.125.0
B15i.6.145.0
B15i.6.180.0
B15i.7.038.0
B15i.7.048.0
B15i.7.075.0
B15i.7.100.0
B15i.7.125.0
B15i.7.145.0
B15i.7.180.0
B15i.015.038.0
B15i.015.048.0
B15i.015.075.0
B15i.015.100.0
B15i.015.125.0
B15i.015.145.0
B15i.015.180.0
B15i.025.038.0
B15i.025.048.0
B15i.025.075.0
B15i.025.100.0
B15i.025.125.0
B15i.025.145.0
B15i.025.180.0
B15i.038.038.0
B15i.038.048.0
B15i.038.075.0
B15i.038.100.0
B15i.038.125.0
B15i.038.145.0
B15i.038.180.0
B15i.050.038.0
B15i.050.048.0
B15i.050.075.0
B15i.050.100.0
B15i.050.125.0
B15i.050.145.0
B15i.050.180.0
