Série F17

Energetický řetěz série E2mini F17
POPTAT / ODESLAT DOTAZ
Ke stažení

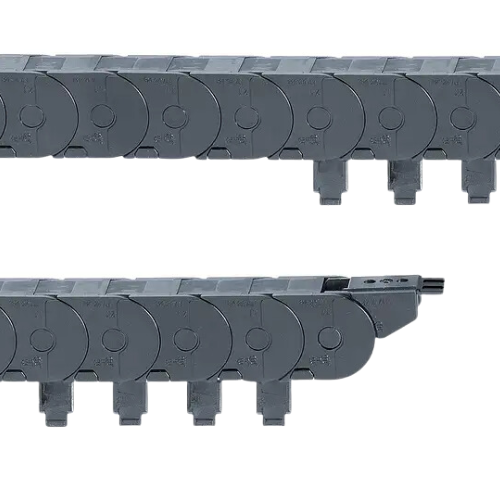

Energetický řetěz e-chain® série F17

  • Úspora místa: malé vnitřní výšky a poloměry ohybu
  • Hladký design: vnější obrys odpuzující nečistoty
  • Hladký chod

Certifikáty a normy: REACH RoHs II (lead-free)

F17

Nepodepřená délka
Závislost délky bez podpory na přídavném zatížení;
Osa X: délka bez podpory v m FLB/FLG;
Osa Y: přídavné zatížení v kg/m;
Spodní měřítko: pojezd S v m;FLB = Bez podpory s přípustným průhybem
FLG = bez podpory s přímou horní větví

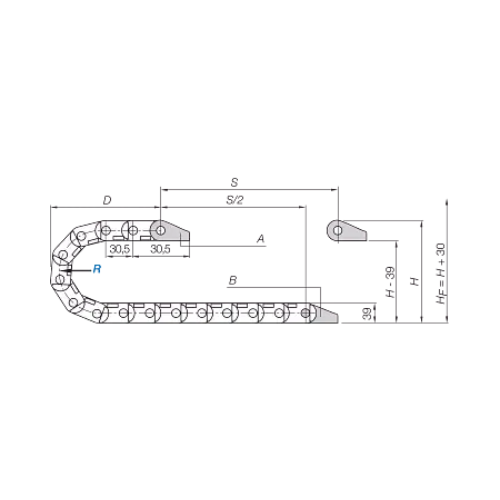

Rozměrová řada řetězu série F17
Obj. číslo Bi [mm] Ba [mm] R [mm] poloměr ohybu
F17.015.R.0 15 26 048 075
R 048 075
H 135 189
D 113 140
K 215 300
Kdy použít: Kdy zvolit jiný:
  • Když potřebujete e-chain® s vnitřní výškou 32 mm a malými poloměry ohybu
  • U vnitřní šířky 15 mm
  • Pro samonosné délky až do 1,20 m a plnicí hmotnosti až do 1,5 kg/m
  • Když potřebujete malý e-chain® s velkou vnitřní výškou a malým poloměrem ohybu
  • Když potřebujete e-chain®, který se otevírá filmovým závěsem
  • Když je vyžadováno vnitřní dělení
🔑 Objednací klíč
F17.015.048.0
F17.015.075.0
