Energetický řetěz e-chain® série 11.1 / 11.2

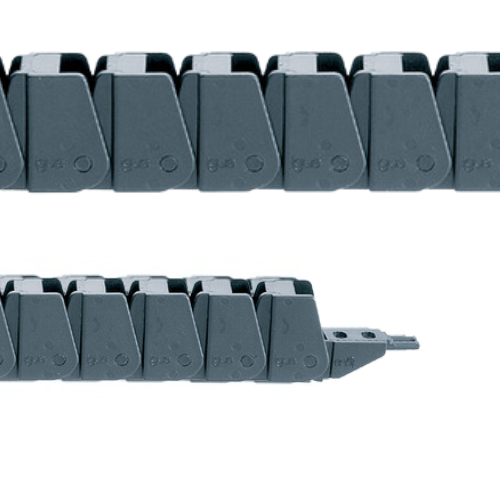

Energetický řetěz E2mini série 11.1/11.2

Série 11.1/11.2 - neotevíratelný

1. Zvětšená vnitřní výška
2. Montážní konzola s integrovaným odlehčením tahu
3. Vnější tvar odpuzující nečistoty
4. Jednodílná konstrukce

Dodávaná vnitřní šířka Bi: 15 a 25 mm
Poloměr ohybu R: 55 až 100 mm
Rozteč: 46 mm na článek = 33 článků/m
Rozměry E2mini igus
 Dodávaná vnitřní šířka Bi: 15 a 25 mm
Poloměr ohybu R: 55 až 100 mm
Rozteč: 46 mm na článek = 33 článků/m

Certifikáty a normy: RoHS 2 2011_65_EU REACH

E2mini 11.1./11.2

 Rozteč: 30,5 mm
Články na m: 33
Pojezd: S
Délka řetězu = S/2 + K
A = pohyblivý konec
B = pevný konec
Nepodepřená délka E2mini 11.1/11.2

Nepodepřená délka:

závislost délky bez podpory na přídavném zatížení;
osa X: délka bez podpory v m FLB/FLG;
osa Y: přídavné zatížení v kg/m;
spodní měřítko: pojezd S v m;
FLB = Bez podpory s přípustným průhybem
FLG = bez podpory s přímou horní větví

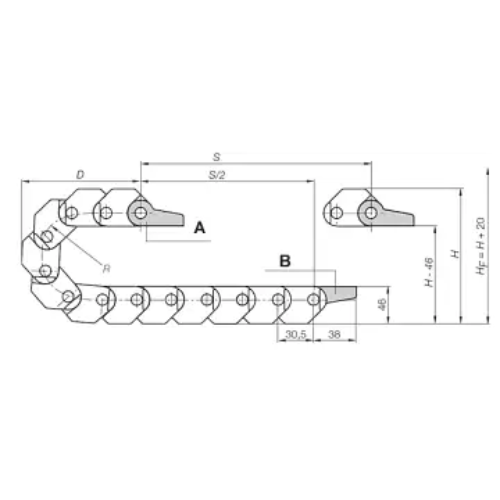

Rozměrová řada řetězu série 11.1/11.2
Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr ohybu
11.1.R.0
 15
 25.5
 040
 063
 075
 100
11.2.R.0
 25
 35.5
 040 063
 075
 100
R 040
 063
 075
 100
H 149 195 219 269
D 120 143 155 180
K 190 260 300 380
Kdy použít: Kdy zvolit jiný:
  • Potřebujete energetický řetěz se zvýšenou vnitřní výškou 41 mm a malými poloměry ohybu
  • Pro vnitřní šířky do 25 mm
  • Pro samonosné délky až 1,35 m a plnicí hmotnosti až 1,5 kg/m
  • Pro úzké prostory
  • Když je mnoho kabelů na sobě.
  • Je-li vyžadován jednostranný, neotevřený energetický řetěz
Koncovky

Jednodílné, plastové
  • Jednodílná montážní konzola - pevně usazená
  • Sestavitelný předem
  • Šroubovací plochy vhodné pro vnitřní / venkovní použití
  • K dispozici s nebo bez upínacích hřebenů pro odlehčení tahu
🔑 Objednací klíč
11.1.040.0
11.1.063.0
11.1.075.0
11.1.100.0
11.2.040.0
11.2.063.0
11.2.075.0
11.2.100.0
