energetický řetěz e-chain série 10
POPTAT / ODESLAT DOTAZ
Ke stažení

Energetický řetěz e-chain® série 10

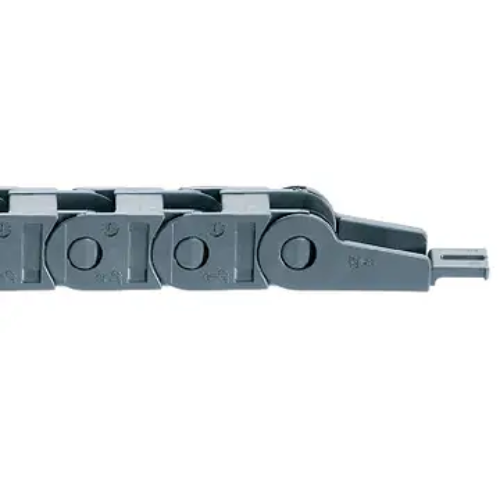

Energetický řetěz e-chain® série 10 je jednodílný energetický řetěz, který je nákladově efektivní a stabilní.

  • Úspora místa: malé vnitřní výšky a poloměr ohybu
  • Tichý chod

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_10
 Vnitřní šířky Bi: 15 až 100 mm
Poloměry ohybu R: 28 až 100 mm
Rozteč: 30,5 mm na článek = 33 článků / m
série 10 Diagramm Nepodepřená délka
Závislost nepodepřené délky na dodatečném zatížení.
Osa X: Nepodepřená délka v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

Rozměrová řada řetězu série 10

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr ohybu
10.015.R.0
 15 26 028 038 048 075 100 110 125 145 180
10.025.R.0
 25 36 028
 038
 048
 075
 100
 110
 125
 145
 180
10.038.R.0
 38 49 028
 038
 048
 075
 100
 110
 125
 145
 180
10.050.R.0
 50 61 028
 038
 048
 075
 100
 110
 125
 145
 180
10.5.R.0
 63 76 028
 038
 048
 075
 100
 110
 125
 145
 180
10.6.R.0
 80 94 028 038
 048
 075
 100
 110
 125
 145
 180
10.7.R.0
 100 113 028
 038
 048
 075
 100
 110
 125
 145
 180
R 028
 038
 048
 075
 100
 110
 125
 145
 180
H 79 99 119 173 223 243 273 313 383
D 85 95 105 132 157 167 182 202 237
K 150 185 215 215 380 410 455 520 630
Kdy použít: Kdy zvolit jiný:
  • Potřebujete energetický řetěz s vnitřní výškou 18 mm a malými poloměry ohybu
  • Pro vnitřní šířky do 100 mm
  • Pro samonosné délky až do 1,2 m a plnicí hmotnosti až do 1,5 kg/m
  • Pokud je vyžadován malý, ale extrémně silný energetický řetěz
  • Je-li vyžadován jednostranný, neotevřený energetický řetěz
  • Pokud je vyžadováno vnitřní oddělení
Koncovky

série 10 koncovka otočná
Varianta 1 "otočná"

 série 10 koncovka pojistná
Varianta 2 "pojistná"

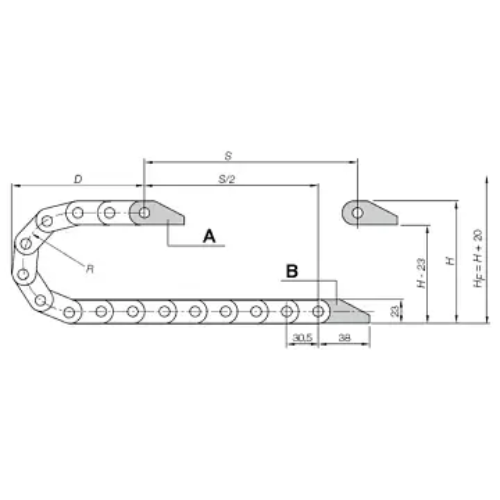

série 10 výkres koncovky otočná
Koncovka "otočná", kompletní sada

série 10 výkres koncovky pojistná
Koncovka "pojistná", kompletní sada
  • Otočná
  • Pro krátké a dlouhé pojezdy
  • Pro omezené montážní prostory
  • Korozivzdorná
  • Pro pojistná spojení
  • Pro závěsné / stojaté bez podpěr
  • Pro pojistná spojení
  • Pro závěsné / stojaté pojezdy
  • Pro extrémní zrychlení
  • Korozivzdorné
  • Má-li být první článek otočný
  • Pro kluzný provoz
