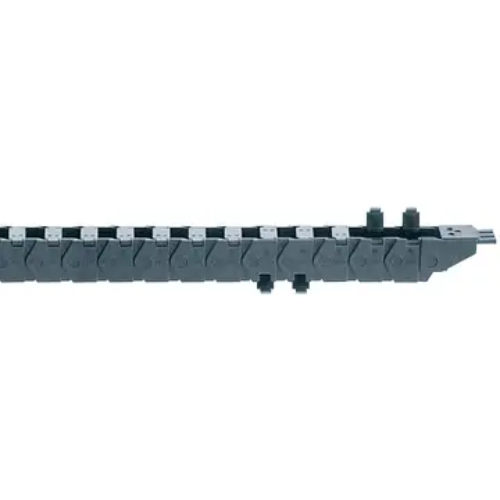

Energetický řetěz e-chain® série B17i/B17

  • Úspora místa: malé vnitřní výšky a poloměry ohybu
  • Hladký design: vnější obrys odpuzující nečistoty
  • Hladký chod

Certifikáty a normy: RoHS 2 2011_65_EU REACH

B17i - Otevíratelné z jedné strany podél vnitřního poloměru

série B17i

B17 - Otevíratelné z jedné strany podél vnějšího poloměru

série B17

Serie_B17 Vnitřní šířky Bi: 15 až 100 mm
Poloměry ohybu R: 48 až 125 mm
Rozteč: 30,5 mm na článek = 33 článků / m


Nepodepřená délka
Závislost nepodepřené délky na dodatečném zatížení.
Osa X: Nepodepřená délka v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

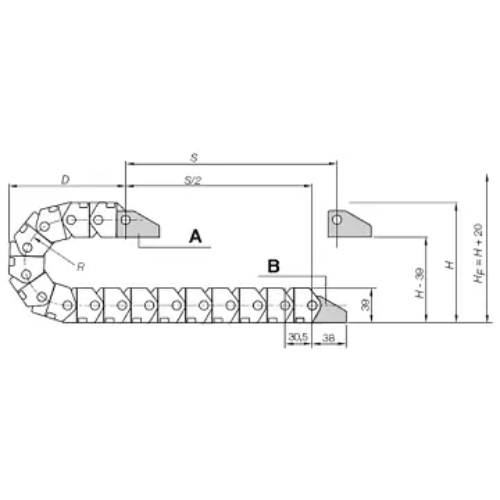

Rozměrová řada řetězu série B17i/B17

Obj. číslo  Bi [mm] Ba [mm] R [mm] poloměr ohybu
B17i.1.R.0 15 25,5 048 063 075 100 125
B17i.2.R.0 25 35,5 048
 063
 075
 100
 125
B17i.3.R.0
 38 48,5 048
 063
 075
 100
 125
B17i.4.R.0
 50 60,5 048
 063
 075
 100
 125
B17i.5.R.0
 63 76 048 063
 075
 100
 125
B17i.6.R.0
 80 93 048
 063
 075
 100
 125
B17i.7.R.0
 100 113 048
 063
 075
 100
 125
R 048
 063
 075
 100
 125
H 135 165 189 239 289
D 113 128 140 165 190
K 215 260 300 380 455
Kdy použít: Kdy zvolit jiný:
  • Pokud je vyžadován energetický řetěz s vnitřní výškou 32 mm
  • Pro vnitřní šířky do 100 mm
  • Pro samonosné délky až do 1,0 m a plnicí hmotnosti do 1,5 kg/m
  • Pokud je vyžadován velmi malý energetický řetěz s větší vnitřní výškou
  • Pokud je vyžadován energetický řetěz, který se otevírá na dvě části
  • Když je vyžadováno snadné plnění konektorovými kabely
  • Pokud je vyžadováno vnitřní oddělení
Koncovky
série B17i,B17 koncovka
  • Jednodílná koncovka – pevná montáž
  • Korozivzdorná
  • Lze přizpůsobit zákazníkovi
  • Odpovídající připojovací plochy: vnitřní / vnější
  • Dodáváno s odlehčovacími zuby
  • Přední montáž možná
série B17i,B17 výkres koncovky
🔑 Objednací klíč
B17I.2.048.0
B17I.2.063.0
B17I.2.075.0
B17I.2.100.0
B17I.3.048.0
B17I.3.063.0
B17I.3.075.0
B17I.3.100.0
B17I.3.125.0
B17I.4.048.0
B17I.4.063.0
B17I.4.075.0
B17I.4.100.0
B17I.4.125.0
B17I.5.048.0
B17I.5.063.0
B17I.5.075.0
B17I.5.100.0
B17I.5.125.0
🔑 Objednací klíč
B17.1.048.0
B17.1.063.0
B17.1.075.0
B17.1.100.0
B17.1.125.0
B17.2.048.0
B17.2.063.0
B17.2.075.0
B17.2.100.0
B17.2.125.0
B17.3.048.0
B17.3.063.0
B17.3.075.0
B17.3.100.0
B17.3.125.0
B17.4.048.0
B17.4.063.0
B17.4.075.0
B17.4.100.0
B17.4.100/100.0
B17.4.100/80.0
B17.4.125.0
B17.5.000.0
B17.5.048.0
B17.5.063.0
B17.5.075.0
B17.5.100.0
B17.5.125.0
B17.6.048.0
B17.6.063.0
B17.6.075.0
B17.6.100.0
B17.6.125.0
B17.7.048.0
B17.7.063.0
B17.7.075.0
B17.7.100.0
B17.7.125.0
