energetický řetěz e-chain série 2450,2480
POPTAT / ODESLAT DOTAZ
Ke stažení

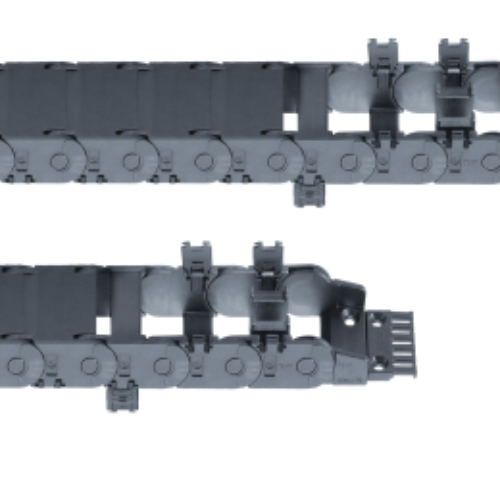

Energetický řetěz e-chain® série 2450/2480

Série 2450 - poloviční, otevíratelný na vnitřním poloměru

energetický řetěz serie_2450

Série 2480 - uzavřený, otevíratelný na vnitřním poloměru

energetický řetěz serie_2480

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Vnitřní šířky Bi: 25 až 125 mm
Poloměry ohybu R: 100 až 250 mm
Rozteč: 45 mm na článek = 22 článků / m
série 2480, 2450 Diagramm Samonosné pojezdy
Závislost samonosné pojezdy na dodatečném zatížení.
Osa X: samonosné pojezdy v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

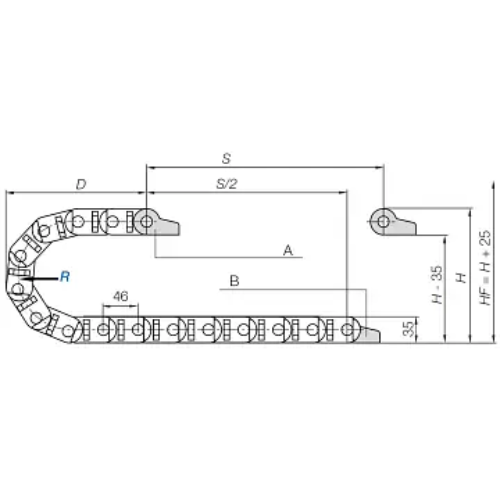

Rozměrová řada řetězů série 2450/2480

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr ohybu
2450.02.R.0
 25
 41
 075 100
 125
 150
 175
 200
 225
 250
2450.03.R.0
 38
 54
 075
 100
 125
 150
 175
 200
 225
 250
2450.05.R.0
 57
 73
 075
 100
 125
 150
 175
 200
 225
 250
2450.07.R.0
 77
 93
 075
 100
 125
 150
 175
 200
 225
 250
2450.09.R.0
 89
 105
 075
 100
 125
 150
 175
 200
 225
 250
2450.10.R.0
 103
 119
 075
 100
 125
 150
 175
 200 225
 250
2450.12.R.0
 125
 141
 075
 100
 125
 150
 175
 200
 225
 250
R 075 100 125 150 175 200 225 250
H 185 235 285 335 385 435 485 535
D 162 187 212 237 262 287 312 337
K 330 410 485 565 645 725 800 880
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován středně velký, pevný systém s vnitřní výškou 25 mm
  • Požadujete vnitřní šířka až 125 mm
  • Pro samonosné délky až do 2,25 m a plnicí hmotnosti až do 4,8 kg/m
  • Pokud je vyžadován otevíratelný systém pro rychlé otevírání zleva nebo zprava
Koncovky

série 2450,2480 koncovka otočná

Koncovky "otočné" - standard

série 2450,2480 koncovka pojistná

Koncovky "pojistné"


Ocelová koncovka
série 2450,2480 výkres koncovky pojistné
Koncovka, kompletní sada

série 2450,2480 výkres koncovky pojistné
Koncovka, kompletní sada


Koncovka, kompletní sada
  • Otočná
  • Pro krátké a dlouhé pojezdy
  • Pro omezené montážní prostory
  • Korozivzdorná
  • Pro pojistná spojení
  • Pro závěsné / stojaté pojezdy
  • Pro extrémní zrychlení
  • Korozivzdorná
  • Jeden díl pro všechny šířky řetězu
  • Možné šroubové spojení mimo profil řetězu
  • Elektricky vodivý
🔑 Objednací klíč
