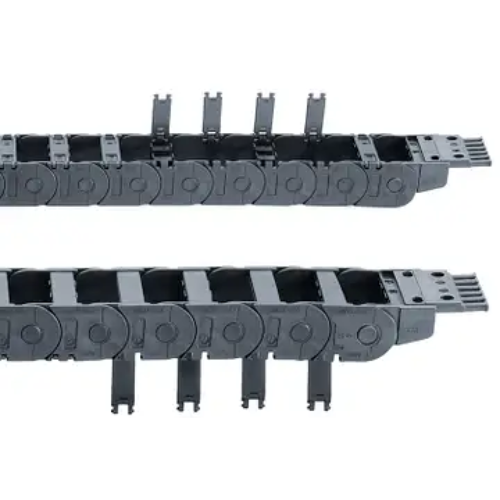

Energetický řetěz e-chain® série 2600/2700

Série 2600 - rozevírání u vnitřního poloměru

energetický řetěz Serie_2600

Série 2700 - rozevírání u vnějšího poloměru

energetický řetěz Serie_2700

Certifikáty a normy: RoHS 2 2011_65_EU REACH

2600
 2700
Serie_2600 Serie_2700
Vnitřní šířky Bi: 50 až 175 mm
Poloměry ohybu R: 63 až 250 mm
Rozteč: 56 mm na článek = 18 článků / m

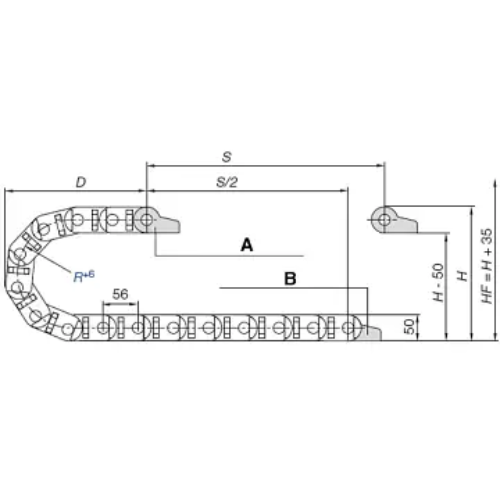

Serie_2600,2700 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 56 mm
Články na m: 18
Pojezd: S
Délka řetězu = S/2 + K
série 2700,2600 Diagramm Samonosné pojezdy
Závislost samonosné pojezdy na dodatečném zatížení.
Osa X: samosnosné pojezdy v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

Rozměrová řada řetězů série 2600/2700

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr ohybu
2600.05.R.0
 50
 66
 063
 075
 100
 125
 150
 175
 200
 250
2600.06.R.0
 65
 81
 063
 075
 100
 125
 150
 175
 200
 250
2600.07.R.0
 75
 91
 063
 075
 100
 125
 150
 175
 200
 250
2600.09.R.0
 90
 106
 063
 075
 100
 125
 150
 175
 200
 250
2600.10.R.0
 100
 116
 063
 075
 100
 125
 150
 175
 200
 250
2600.12.R.0
 125
 141
 063
 075
 100
 125
 150
 175
 200
 250
2600.15.R.0
 150
 166
 063
 075
 100
 125
 150
 175
 200
 250
2600.17.R.0
 175
 194
 063
 075
 100
 125
 150
 175
 200
 250
R 063 075 100 125 150 175 200 250
H 176 200 250 300 350 400 450 550
D 172 184 209 234 259 284 309 359
K 310 350 430 505 585 665 745 900
 Kdy použít:  Kdy zvolit jiný:
  • Když je vyžadován středně velký, pevný systém s vnitřní výškou 35 mm
  • Pokud je požadována vnitřní šířka až 175 mm
  • Pro samonosné délky až do 2,70 m a plnicí hmotnosti až do 8,0 kg/m
  • Požadujete otevíratelný systém pro rychlé otevírání zleva nebo zprava
Koncovky

série 2600,2700 kncovka otočná

Koncovky "otočné" - standard

série 2600,2700 koncovka pojistná
Koncovky "pojistné"

série 2600,2700 kncovka otočná

Ocelové koncovky
série 2600,2700 výkres koncovky otočná

série 2600,2700 výkres koncovky pojistné

série 2600,2700 výkres koncovky ocelová
  • Doporučeno pro nepodepřené a kluzné aplikace
  • Pro zúžené montážní prostory
  • Odlehčení s třmínkovými svěrkami
  • Variabilní úhel otáčení pro pružnou instalaci
  • Doporučeno pro závěsné a stojaté aplikace
  • Pro extrémní zrychlení a vysoké rychlosti
  • Je-li vertikální prostor pro měření HF omezen
  • Pro tuhá připojení
  • Podobná sada (2dílná) pro všechny šířky řetězu
  • Elektricky vodivá
  • Možné šroubové spojení mimo průřez řetězu
série 2600,2700 koncovka KMA pojistná
KMA "pojistné" koncovky		 série 2600,2700 koncovka KMA otočná
KMA "otočné" koncovky
série 2600,2700 výkres koncovky KMA pojistné
 série 2600,2700 výkres koncovky KMA otočné
  • Šroubové spojení mimo průřez řetězu
  • Doporučeno pro závěsné a stojaté aplikace
  • Pro extrémní zrychlení a vysoké rychlosti
  • Univerzální montáž s možností "všestranného" upevnění
  • Šroubové spojení mimo průřez řetězu
  • Doporučeno pro nepodepřené a kluzné aplikace
  • Pro zúžené montážní poměry
  • Univerzální montáž s možností "všestranného" upevnění
🔑 Objednací klíč
2600.05.063.0
2600.05.075.0
2600.05.100.0
2600.05.125.0
2600.05.150.0
2600.05.175.0
2600.05.200.0
2600.05.250.0
2600.06.063.0
2600.06.075.0
2600.06.100.0
2600.06.125.0
2600.06.150.0
2600.06.175.0
2600.06.200.0
2600.06.250.0
2600.07.063.0
2600.07.075.0
2600.07.100.0
2600.07.125.0
2600.07.150.0
2600.07.175.0
2600.07.200.0
2600.07.250.0
2600.07AG.075.0
2600.07AG.100.0
2600.07AG.125.0
2600.07AG.150.0
2600.07AG5.075.0
2600.07AG5.100.0
2600.07AG5.125.0
2600.07AG5.150.0
2600.07D58.100.0
2600.07D58.125.0
2600.07D58.150.0
2600.07D58.175.0
2600.07D58.200.0
2600.07D58.250.0
2600.09.063.0
2600.09.075.0
2600.09.100.0
2600.09.125.0
2600.09.150.0
2600.09.175.0
2600.09.200.0
2600.09.250.0
2600.10.063.0
2600.10.075.0
2600.10.075/075.0
2600.10.100.0
2600.10.125.0
2600.10.150.0
2600.10.175.0
2600.10.200.0
2600.10.250.0
2600.10AG.100.0
2600.10AG.125.0
2600.10AG.150.0
2600.10AG.200.0
2600.10AG.250.0
2600.10AG5.075.0
2600.10AG5.100.0
2600.10AG5.125.0
2600.10AG5.150.0
2600.12.063.0
2600.12.075.0
2600.12.100.0
2600.12.125.0
2600.12.150.0
2600.12.175.0
2600.12.200.0
2600.12.250.0
2600.12D58.100.0
2600.12D58.100/100.0
2600.12D58.125.0
2600.12D58.150.0
2600.12D58.175.0
2600.12D58.200.0
2600.12D58.250.0
2600.15.063.0
2600.15.075.0
2600.15.100.0
2600.15.125.0
2600.15.150.0
2600.15.175.0
2600.15.200.0
2600.15.250.0
2600.15D58.100.0
2600.15D58.125.0
2600.15D58.150.0
2600.15D58.175.0
2600.15D58.200.0
2600.15D58.250.0
2600.17.063.0
2600.17.075.0
2600.17.100.0
2600.17.125.0
2600.17.150.0
2600.17.175.0
2600.17.200.0
2600.17.250.0
🔑 Objednací klíč
2700.05.063.0
2700.05.063.0.ESD
2700.05.063/063.0
2700.05.075.0
2700.05.075.0.ESD
2700.05.100.0
2700.05.125.0
2700.05.150.0
2700.05.175.0
2700.05.200.0
2700.05.250.0
2700.06.063.0
2700.06.075.0
2700.06.075.0.ESD
2700.06.100.0
2700.06.100.0.ESD
2700.06.125.0
2700.06.150.0
2700.06.175.0
2700.06.200.0
2700.06.250.0
2700.07.063.0
2700.07.063.0.ESD
2700.07.075.0
2700.07.075.0.ESD
2700.07.100.0
2700.07.100.0.ESD
2700.07.125.0
2700.07.125.0.ESD
2700.07.150.0
2700.07.150.0.ESD
2700.07.175.0
2700.07.200.0
2700.07.250.0
2700.07D58.063.0
2700.07D58.075.0
2700.07D58.100.0
2700.07D58.125.0
2700.07D58.150.0
2700.07D58.175.0
2700.07D58.200.0
2700.07D58.250.0
2700.09.063.0
2700.09.063.0.ESD
2700.09.075.0
2700.09.075.0.ESD
2700.09.100.0
2700.09.100.0.ESD
2700.09.125.0
2700.09.125.0.ESD
2700.09.150.0
2700.09.150.0.ESD
2700.09.175.0
2700.09.200.0
2700.09.250.0
2700.10.063.0
2700.10.075.0
2700.10.075.0.ESD
2700.10.100.0
2700.10.100.0.ESD
2700.10.125.0
2700.10.125.0.ESD
2700.10.150.0
2700.10.150.0.ESD
2700.10.175.0
2700.10.200.0
2700.10.250.0
2700.12.063.0
2700.12.075.0
2700.12.075.0.ESD
2700.12.100.0
2700.12.100.0.ESD
2700.12.125.0
2700.12.125.0.ESD
2700.12.150.0
2700.12.150.0.ESD
2700.12.175.0
2700.12.200.0
2700.12.250.0
2700.12D58.063.0
2700.12D58.075.0
2700.12D58.100.0
2700.12D58.125.0
2700.12D58.150.0
2700.12D58.175.0
2700.12D58.200.0
2700.12D58.250.0
2700.15.063.0
2700.15.075.0
2700.15.100.0
2700.15.125.0
2700.15.150.0
2700.15.150/090.0
2700.15.175.0
2700.15.200.0
2700.15.250.0
2700.15D58.063.0
2700.15D58.075.0
2700.15D58.100.0
2700.15D58.125.0
2700.15D58.150.0
2700.15D58.175.0
2700.15D58.200.0
2700.15D58.250.0
2700.17.063.0
2700.17.075.0
2700.17.100.0
2700.17.125.0
2700.17.150.0
2700.17.175.0
2700.17.200.0
2700.17.250.0
2700.20.063.0
2700.20.075.0
2700.20.100.0
2700.20.125.0
2700.20.150.0
2700.20.175.0
2700.20.200.0
2700.20.250.0
2700R.05.150.S10.0.E
2700R.06.150.S10.0.E
2700R.07.125.S10.0.E
2700R.07.150.S10.0.E
2700R.09.150.S10.0.E
2700R.10.150.S10.0.E
2700R.15.150.S10.0.E
2700R.15.200.S10.0.E
