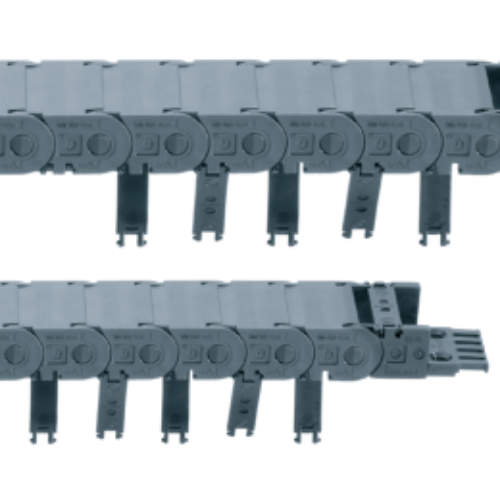

Energetický řetěz e-chain® série 1450/1480

Série 1450 - poloviční, otevíratelná na vnitřním poloměru

Serie_1450

Série 1480 - uzavřená, otevíratelná na vnitřním poloměru

Serie_1480

Certifikáty a normy: RoHS 2 2011_65_EU REACH

1450
 1480


Vnitřní šířky Bi: 15 až 125 mm
Poloměry ohybu R: 75 až 180 mm
Rozteč: 33,3 mm na článek = 30 článků / m

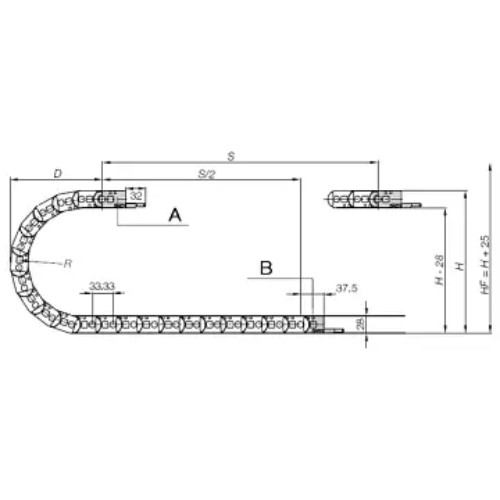

A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 33,3 mm
Články na m: 30
Pojezd: S
Délka řetězu = S/2 + K


Samonosné pojezdy
Závislost samonosné pojezdy na dodatečném zatížení.
Osa X: Samonosné pojezdy v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

Rozměrová řada řetězů série 1450/1480

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr ohybu
1450.015.R.0
 15
 28,5
 075
 100
 125
 145
 180
1450.025.R.0
 25
 38,5
 075
 100
 125
 145
 180
1450.038.R.0
 38
 51,5
 075
 100
 125
 145
 180
1450.050.R.0
 50
 63,5
 075
 100
 125 145
 180
1450.068.R.0
 68
 81,5
 075
 100
 125
 145
 180
1450.080.R.0
 80
 93,5
 075
 100
 125
 145
 180
1450.100.R.0
 100
 113,5
 075
 100
 125
 145
 180
1450.125.R.0
 125
 138,5
 075
 100
 125
 145
 180
R 075 100 125 145 180
H 178 228 278 318 388
D 139 164 189 209 244
K 305 385 460 525 635
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován středně velký, silný systém s vnitřní výškou 21 mm
  • Pokud je požadována vnitřní šířka až 125 mm
  • Pro samonosné délky až do 1,75 m a plnicí hmotnosti až do 2,0 kg/m
  • Pokud je vyžadován otevíratelný systém pro rychlé otevírání zleva nebo zprava
Koncovky

série 1450,1480 koncovka otočná

Koncovka otočná

série 1450,1480 koncovka pojistná

Koncovka pojistná

Koncovka ocelová
série 1450,1480 výkres koncovky otočné

série 1450,1480 koncovka výkres pojistná

série 1450,1480 výkres koncovky ocelová


  • Jeden díl pro všechny šířky řetězu
  • Elektricky vodivá
  • Dvojnásobek počtu šroubů / otvorů
  • Zákaznická úprava předem je obtížná
🔑 Objednací klíč
1450.015.075.0
1450.015.100.0
1450.015.125.0
1450.015.145.0
1450.015.180.0
1450.025.075.0
1450.025.100.0
1450.025.125.0
1450.025.145.0
1450.025.180.0
1450.038.035.0
1450.038.075.0
1450.038.100.0
1450.038.125.0
1450.038.145.0
1450.038.180.0
1450.050.075.0
1450.050.100.0
1450.050.125.0
1450.050.145.0
1450.050.180.0
1450.068.075.0
1450.068.100.0
1450.068.125.0
1450.068.145.0
1450.068.180.0
1450.080.075.0
1450.080.100.0
1450.080.125.0
1450.080.145.0
1450.080.180.0
1450.100.075.0
1450.100.100.0
1450.100.125.0
1450.100.145.0
1450.100.180.0
1450.125.075.0
1450.125.100.0
1450.125.125.0
1450.125.145.0
1450.125.180.0
🔑 Objednací klíč
1480.015.048.0
1480.015.075.0
1480.015.100.0
1480.015.125.0
1480.015.145.0
1480.015.180.0
1480.025.075.0
1480.025.075/075.0
1480.025.100.0
1480.025.125.0
1480.025.145.0
1480.025.180.0
1480.038.038.0
1480.038.075.0
1480.038.100.0
1480.038.125.0
1480.038.145.0
1480.038.180.0
1480.050.075.0
1480.050.100.0
1480.050.125.0
1480.050.145.0
1480.050.180.0
1480.068.075.0
1480.068.100.0
1480.068.125.0
1480.068.145.0
1480.068.180.0
1480.080.075.0
1480.080.100.0
1480.080.125.0
1480.080.145.0
1480.080.180.0
1480.100.075.0
1480.100.100.0
1480.100.125.0
1480.100.145.0
1480.100.180.0
1480.125.075.0
1480.125.100.0
1480.125.125.0
1480.125.145.0
1480.125.180.0
