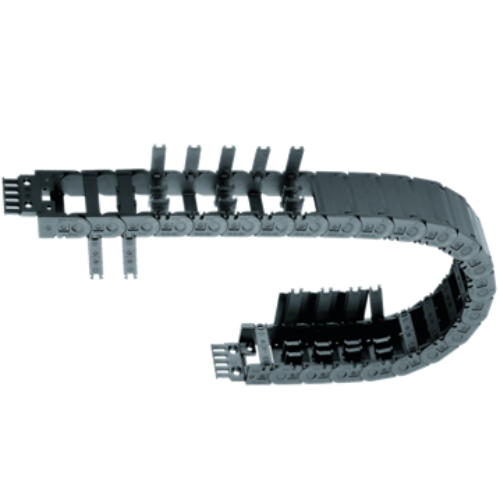

Energetický řetěz e-chain® série 1400/1500

Série 1400 - rozevírání u vnitřního poloměru

energetický řetěz Serie_1400

Série 1500 - rozevírání u vnějšího poloměru

energetický řetěz Serie_1500

Certifikáty a normy: RoHS 2 2011_65_EU REACH

1400
 1500
Serie_1400 Serie_1500

Vnitřní šířky Bi: 15 až 125 mm
Poloměry ohybu R: 38 až 180 mm
Rozteč: 33,3 mm na článek = 30 článků / m

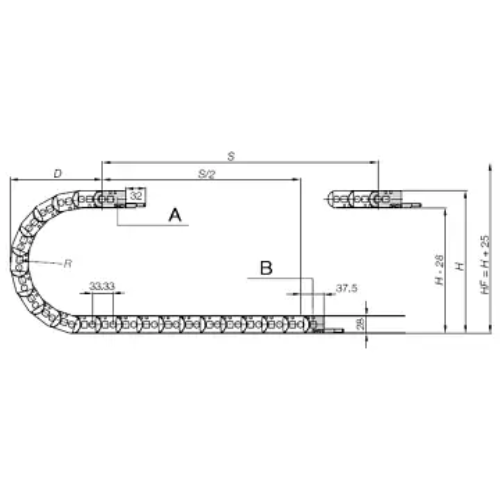

A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 33,3 mm
Články na m: 30
Pojezd: S
Délka řetězu = S/2 + K
série 1400,1500 Diagramm Samonosné pojezdy
Závislost samonosné pojezdy na dodatečném zatížení
Osa X: Samonosné pojezdy v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

Rozměrová řada řetězů série 1400/1500

Obj.číslo  Bi [mm] Ba [mm] R [mm] poloměr ohybu
1400.015.R.0 15 28,5 035 038 048 075 100 125 145 180
1400.020.R.0
 20 33,5 035
 038
 048
 075
 100
 125
 145
 180
1400.025.R.0
 25 38,5 035
 038
 048
 075
 100
 125
 145
 180
1400.038.R.0
 38 51,5 035
 038
 048
 075
 100
 125
 145
 180
1400.050.R.0
 50 63,5 035
 038
 048 075
 100
 125
 145
 180
1400.068.R.0
 68 81,5 035
 038
 048
 075
 100
 125
 145
 180
1400.080.R.0
 80 93,5 035
 038
 048
 075
 100
 125
 145
 180
1400.100.R.0
 100 113,5 035
 038
 048
 075
 100
 125
 145
 180
1400.125.R.0
 125 138,5 035
 038
 048
 075
 100
 125
 145
 180
R 035 038 048 075 100 125 145 180
H 98 104 124 178 228 278 318 388
D 99 102 112 139 164 189 209 244
K 180 190 220 305 385 460 525 635
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován středně velký, pevný systém s vnitřní výškou 21 mm
  • Požadujete vnitřní šířka až 125 mm
  • Pro samonosné délky až do 1,75 m a plnicí hmotnosti až do 2,0 kg/m
  • Pro délky pojezdu až 75 m
  • Pokud je vyžadován otevíratelný systém pro rychlé otevírání zleva nebo zprava
Koncovky

série 1400,1500 koncovka otočná

Koncovka otočná

série 1400,1500 koncovka pojistná

Koncovka pojistná

Koncovka ocelová
série 1400,1500 výkres koncovka otočná

série 1400,1500 výkres koncovky pojistná

série 1400,1500 koncovka ocelová výkres


  • Jeden díl pro všechny šířky řetězu
  • Elektricky vodivá
  • Dvojnásobek počtu šroubů / otvorů
  • Zákaznická úprava předem je obtížná
🔑 Objednací klíč
1400.015.035.0
1400.015.038.0
1400.015.048.0
1400.015.075.0
1400.015.100.0
1400.015.125.0
1400.015.145.0
1400.015.180.0
1400.020.035.0
1400.020.035/480.0
1400.020.038.0
1400.020.048.0
1400.020.075.0
1400.020.100.0
1400.020.125.0
1400.020.145.0
1400.020.180.0
1400.025.035.0
1400.025.038.0
1400.025.038/038.0
1400.025.048.0
1400.025.048/048.0
1400.025.075.0
1400.025.100.0
1400.025.125.0
1400.025.145.0
1400.025.180.0
1400.038.035.0
1400.038.038.0
1400.038.048.0
1400.038.063.0
1400.038.075.0
1400.038.075/075.0
1400.038.100.0
1400.038.125.0
1400.038.145.0
1400.038.180.0
1400.050.035.0
1400.050.038.0
1400.050.038/038.0
1400.050.048.0
1400.050.048/048.0
1400.050.070.0
1400.050.075.0
1400.050.075/075.0
1400.050.100.0
1400.050.125.0
1400.050.145.0
1400.050.180.0
1400.068.035.0
1400.068.035/045.0
1400.068.038.0
1400.068.038/038.0
1400.068.048.0
1400.068.048/048.0
1400.068.075.0
1400.068.075/075.0
1400.068.100.0
1400.068.125.0
1400.068.145.0
1400.068.180.0
1400.080.035.0
1400.080.038.0
1400.080.038/038.0
1400.080.048.0
1400.080.075.0
1400.080.100.0
1400.080.125.0
1400.080.145.0
1400.080.180.0
1400.100.035.0
1400.100.038.0
1400.100.048.0
1400.100.075.0
1400.100.100.0
1400.100.125.0
1400.100.145.0
1400.100.180.0
1400.125.035.0
1400.125.038.0
1400.125.048.0
1400.125.075.0
1400.125.100.0
1400.125.125.0
1400.125.145.0
1400.125.180.0
🔑 Objednací klíč
1500.015.035.0
1500.015.038.0
1500.015.038.0.ESD
1500.015.048.0
1500.015.048.0.ESD
1500.015.075.0
1500.015.100.0
1500.015.125.0
1500.015.145.0
1500.015.180.0
1500.020.035.0
1500.020.038.0
1500.020.048.0
1500.020.075.0
1500.020.100.0
1500.020.125.0
1500.020.145.0
1500.020.180.0
1500.025.035.0
1500.025.038.0
1500.025.038.0.ESD
1500.025.048.0
1500.025.048.0.ESD
1500.025.075.0
1500.025.075.0.ESD
1500.025.100.0
1500.025.125.0
1500.025.145.0
1500.025.180.0
1500.038.035.0
1500.038.038.0
1500.038.038.0.ESD
1500.038.048.0
1500.038.048.0.ESD
1500.038.075.0
1500.038.075.0.ESD
1500.038.075/450.0
1500.038.100.0
1500.038.125.0
1500.038.145.0
1500.038.180.0
1500.050.035.0
1500.050.038.0
1500.050.038.0.ESD
1500.050.048.0
1500.050.048.0.ESD
1500.050.075.0
1500.050.075.0.ESD
1500.050.100.0
1500.050.100.0.ESD
1500.050.125.0
1500.050.125.0.ESD
1500.050.145.0
1500.050.180.0
1500.068.035.0
1500.068.038.0
1500.068.038.0.ESD
1500.068.048.0
1500.068.048.0.ESD
1500.068.075.0
1500.068.075.0.ESD
1500.068.100.0
1500.068.100.0.ESD
1500.068.125.0
1500.068.125.0.ESD
1500.068.145.0
1500.068.145.0.ESD
1500.068.180.0
1500.080.035.0
1500.080.038.0
1500.080.038.0.ESD
1500.080.048.0
1500.080.048.0.ESD
1500.080.075.0
1500.080.075.0.ESD
1500.080.100.0
1500.080.100.0.ESD
1500.080.125.0
1500.080.125.0.ESD
1500.080.145.0
1500.080.145.0.ESD
1500.080.180.0
1500.100.035.0
1500.100.038.0
1500.100.048.0
1500.100.075.0
1500.100.100.0
1500.100.125.0
1500.100.145.0
1500.100.180.0
1500.125.035.0
1500.125.038.0
1500.125.048.0
1500.125.075.0
1500.125.100.0
1500.125.125.0
1500.125.145.0
1500.125.180.0
