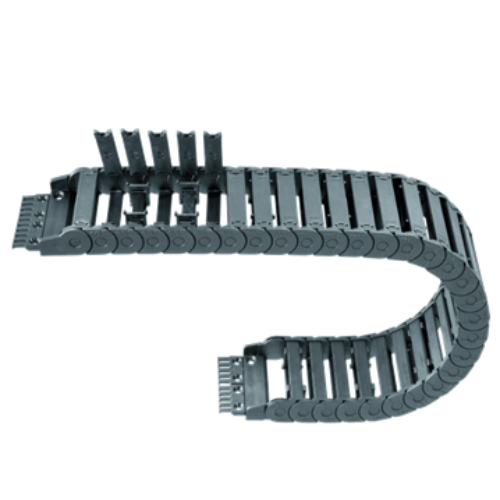

Energetický řetěz e-chain® série 255

Energetický řetěz série 255 systému E2/000 je otevíratelný na obou stranách (vlevo i vpravo) ve vnějším poloměru a má vnitřní výšku 45 mm. Tento systém se vyznačuje snadnou a všestrannou montáží.

  • Dvojitý dorazový systém pro velké samonosné pojezdy
  • Všestranné modulární vnitřní dělení
  • Odlehčení tahu lze integrovat do připojovacího prvku

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Vnitřní šířky Bi: 38 až 103 mm
Poloměry ohybu R: 55 až 250 mm
Rozteč: 27,8 mm na článek = 36 článků / m

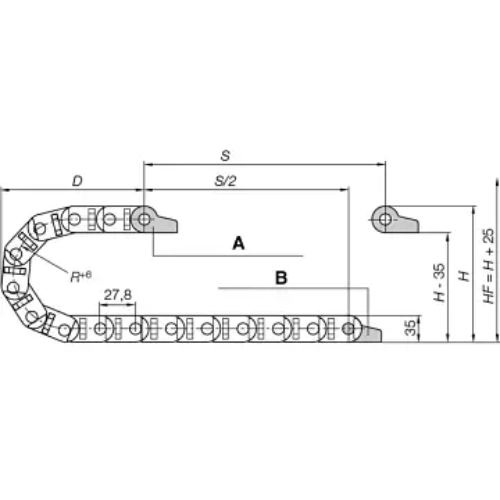

A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 27,8 mm
Články na m: 36
Pojezd: S
Délka řetězu = S/2 + K


Samonosné pojezdy
Závislost samonosné pojezdy na dodatečném zatížení.
Osa X: Samonosné pojezdy v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

Rozměrová řada řetězu série 255

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr ohybu
255.03.R.0
 38
 54,2
 055
 075
 100
 125
 150
 175
 200
 225
 250
255.05.R.0
 57
 73,2
 055
 075
 100
 125
 150
 175
 200
 225
 250
255.07.R.0
 77
 93,2
 055
 075
 100
 125
 150
 175
 200
 225
 250
255.10.R.0
 103
 119,2
 055
 075
 100
 125
 150
 175 200
 225
 250
R 055 075 100 125 150 175 200 225 250
H 145 185 235 285 335 385 435 485 535
D 114 134 159 184 209 234 259 284 309
K 230 295 370 450 530 610 685 765 845
 Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován středně velký, silný řetěz e-chain s menší roztečí pro nízkou hlučnost
  • Pro tichý chod a vnitřní výšku 24 mm
  • Pokud je požadována vnitřní šířka až 103 mm
  • Pro samonosné délky do 1 .8m a plnicí hmotnosti do 2,0 kg/m
  • Pro pojezdy do 100 m
  • Pokud je vyžadováno otevření příčníků zleva nebo zprava
Koncovky


Koncovky "otočné"


Koncovky "pojistné"


  • Otočné
  • Pro krátké a dlouhé pojezdy
  • Pro omezené montážní prostory
  • Korozivzdorné
  • Pro pojistná spojení
  • Pro závěsné / stojaté pojezdy
  • Pro extrémní zrychlení
  • Korozivzdorné
🔑 Objednací klíč
255.03.037.0
255.03.055.0
255.03.075.0
255.03.100.0
255.03.125.0
255.03.150.0
255.03.175.0
255.03.200.0
255.03.225.0
255.03.250.0
255.05.055.0
255.05.075.0
255.05.100.0
255.05.125.0
255.05.150.0
255.05.175.0
255.05.200.0
255.05.225.0
255.05.250.0
255.07.055.0
255.07.075.0
255.07.100.0
255.07.125.0
255.07.150.0
255.07.175.0
255.07.200.0
255.07.225.0
255.07.250.0
255.10.055.0
255.10.075.0
255.10.100.0
255.10.125.0
255.10.150.0
255.10.175.0
255.10.200.0
255.10.225.0
255.10.250.0
