Energetický řetěz e-chain® série 2650/2680

Série 2650 - poloviční, otevíratelný na vnitřním poloměru

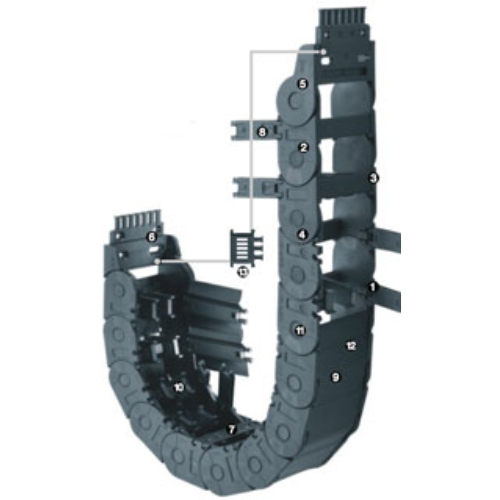

energetický řetěz série 2650

Série 2680 - uzavřený, otevíratelný na vnitřním poloměru

energetický řetěz série 2680

Certifikáty a normy: RoHS 2 2011_65_EU REACH


série 2650,2680		 Vnitřní šířky Bi: 50 až 175 mm
Poloměry ohybu R: 100 až 250 mm
Rozteč: 56 mm na článek = 18 článků / m
Systém E2/000 je nyní dostupný se zacvakávacím rozšiřovacím nástavcem.
Vnitřní prostor může být za použití rozšiřovacího nástavce enormně zvětšen tak, aby i široké odsávací hadice byly bezpečně vedeny.

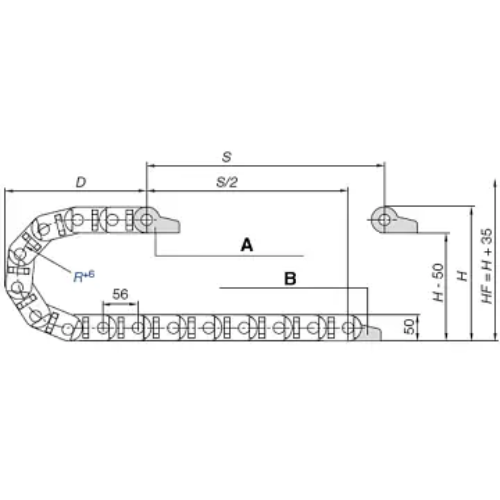

Serie_2600,2700 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 56 mm
Články na m: 18
Pojezd: S
Délka řetězu = S/2 + K
2700,2600 Diagramm Samonosné pojezdy
Závislost samonosné pojezdy na dodatečném zatížení.
Osa X: Samonosné pojezdy v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

Rozměrová řada řetězů série 2650/2680

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr ohybu
2650.05.R.0
 50
 66
 100
 125
 150
 175 200
 250
2650.06.R.0
 65
 81
 100
 125
 150
 175
 200
 250
2650.07.R.0
 75
 91
 100
 125
 150
 175
 200
 250
2650.09.R.0
 90
 106
 100
 125
 150
 175
 200
 250
2650.10.R.0
 100
 116
 100
 125
 150
 175
 200
 250
2650.12.R.0
 125
 141
 100
 125
 150
 175
 200
 250
2650.15.R.0
 150
 166
 100
 125
 150
 175
 200
 250
2650.17.R.0
 175
 194
 100
 125
 150
 175
 200
 250
R 100 125 150 175
 200 250
H 250 300 350 400 450 550
D 209 234 259 284 309 359
K 430 505 585 665 745 900
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován středně velký, silný systém s vnitřní výškou 35 mm
  • Pokud je požadována vnitřní šířka až 175 mm
  • Pro samonosné délky až do 2,70 m a plnicí hmotnosti až do 8,0 kg/m
  • Pokud je vyžadován otevíratelný systém pro rychlé otevírání zleva nebo zprava
Koncovky

série 2650,2680 koncovka otočná
Koncovky "otočné" - standard

série 2650,2680 koncovka pojistná
Koncovky "pojistné"

série 2650,2680 koncovka ocelová
Ocelové koncovky
série 2650,2680 výkres koncovky otočné

série 2650,2680 výkres koncovky pojistné

série 2650,2680 výkres koncovky ocelové
  • Doporučeno pro nepodepřené a kluzné aplikace
  • Pro zúžené montážní poměry
  • Odlehčení s třmínkovými svěrkami
  • Variabilní úhel otáčení pro pružnou instalaci
  • Doporučeno pro závěsné a stojaté aplikace
  • Pro extrémní zrychlení a vysoké rychlosti
  • Je-li vertikální prostor pro měření HF omezen
  • Pro tuhá připojení
  • Podobná sada (2dílná) pro všechny šířky řetězu
  • Elektricky vodivá
  • Možné šroubové spojení mimo průřez řetězu
série 2650,2680 koncovka KMA pojistná
KMA "pojistné" koncovky		 série 2650,2680 koncovka KMA otočná
KMA "otočné" koncovky
série 2650,2680 výkres koncovky KMA pojistné
 série 2650,2680 výkres koncovky KMA otočné
  • Šroubové spojení mimo průřez řetězu
  • Doporučeno pro závěsné a stojaté aplikace
  • Pro extrémní zrychlení a vysoké rychlosti
  • Univerzální montáž s možností "všestranného" upevnění
  • Šroubové spojení mimo průřez řetězu
  • Doporučeno pro nepodepřené a kluzné aplikace
  • Pro zúžené montážní poměry
  • Univerzální montáž s možností "všestranného" upevnění
