Série R58

energetická trubka e-tube série R58
POPTAT / ODESLAT DOTAZ
Ke stažení

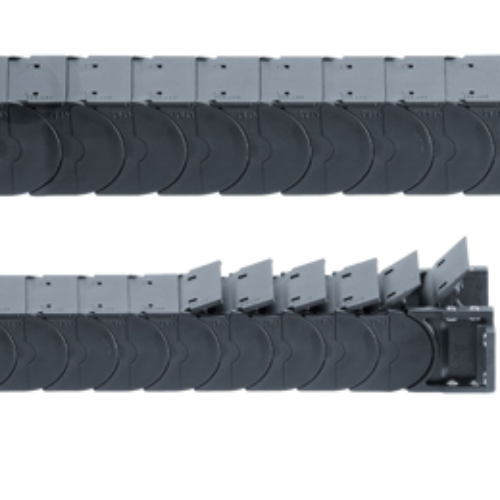

Energetická trubka e-tube série R58

  • Vysoká úroveň ochrany proti třískám (včetně horkých třísek)
  • Robustní a utěsněné
  • Hladký chod: malá rozteč pro tichý a hladký chod

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_R58 Vnitřní šířky Bi: 50 až 200 mm
Poloměry ohybu R: 75 až 250 mm
Rozteč: 33,3 mm na článek = 30 článků / m
série R58 Diagramm Samonosný pojezd
Závislost samonosný pojezd na dodatečném zatížení.
Osa X: samonosný pojezd v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

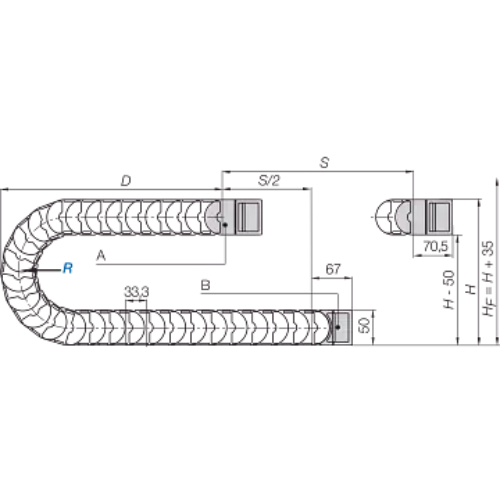

série R58 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 33,3 mm
Články na m: 30
Pojezd: S
Délka řetězu = S/2 + K

Rozměrová řada trubky série R58

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr ohybu
58.050.R.0
 50 66 075 100
 125
 150
 200
 250
58.075.R.0
 75 91 075
 100
 125
 150
 200
 250
58.100.R.0
 100 116 075
 100
 125
 150
 200
 250
58.125.R.0
 125 141 075
 100
 125
 150
 200
 250
58.150.R.0
 150 166 075
 100
 125
 150
 200
 250
58.175.R.0
 175 191 075
 100
 125
 150
 200
 250
58.200.R.0
 200 216 075
 100
 125
 150
 200
 250
R 075 100 125 150 200 250
H 200 250 300 350 450 550
D 150 175 200 225 275 325
K 305 385 460 540 695 855
Kdy použít: Kdy zvolit jinou:
  • Když je vyžadován velmi tichý provoz
  • Pokud je požadována vnitřní šířka až 200 mm
  • Pro samonosné délky až do 2,3 m a plnicí hmotnosti až do 8,0 kg/m
  • Pro vysoké požadavky na těsnost třísek
Koncovky

Koncovky "otočné"


Koncovky "pojistné"


  • Je možné všestranné upevnění
  • Pro krátké a dlouhé pojezdy
  • Otočné
  • Univerzální aplikace
  • Pro pojistná spojení
  • Je možné všestranné upevnění
  • Pro závěsné / stojaté aplikace
  • Pro extrémní rychlosti
  • Přímá montáž na obou koncích
🔑 Objednací klíč
58.05.075.0
58.05.100.0
58.05.125.0
58.05.150.0
58.05.200.0
58.05.250.0
58.050.075.0
58.050.100.0
58.050.125.0
58.050.150.0
58.050.200.0
58.050.250.0
58.075.075.0
58.075.100.0
58.075.125.0
58.075.150.0
58.075.200.0
58.075.250.0
58.1.075.0
58.1.100.0
58.1.125.0
58.1.150.0
58.1.200.0
58.1.250.0
58.1.300.0
58.100.075.0
58.100.100.0
58.100.125.0
58.100.150.0
58.100.200.0
58.100.250.0
58.125.075.0
58.125.100.0
58.125.125.0
58.125.150.0
58.125.200.0
58.125.250.0
58.150.075.0
58.150.100.0
58.150.125.0
58.150.150.0
58.150.200.0
58.150.250.0
58.175.075.0
58.175.100.0
58.175.125.0
58.175.150.0
58.175.200.0
58.175.250.0
58.200.075.0
58.200.100.0
58.200.125.0
58.200.150.0
58.200.200.0
58.200.250.0
