Série R157 / R158

POPTAT / ODESLAT DOTAZ

Ke stažení

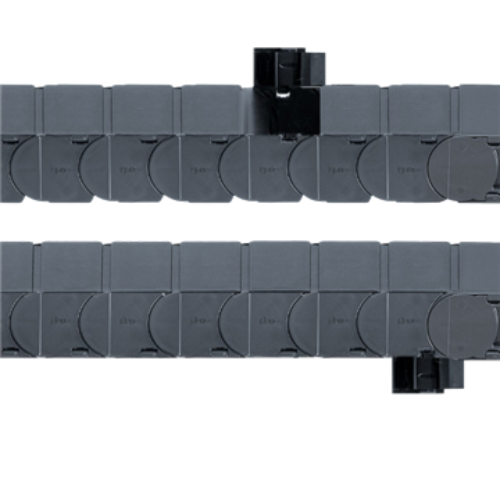

Energetické trubky e-tube série R157/R158

Série R157 - rozevírání na obou stranách ve vnitřním poloměru

série R157
Série R158 - rozevírání na obou stranách ve vnějším poloměru

Certifikáty a normy:

R157	R158

Vnitřní šířky Bi: 40 až 200 mm Poloměry ohybu R: 100 až 250 mm Rozteč: 46 mm na článek = 22 článků / m

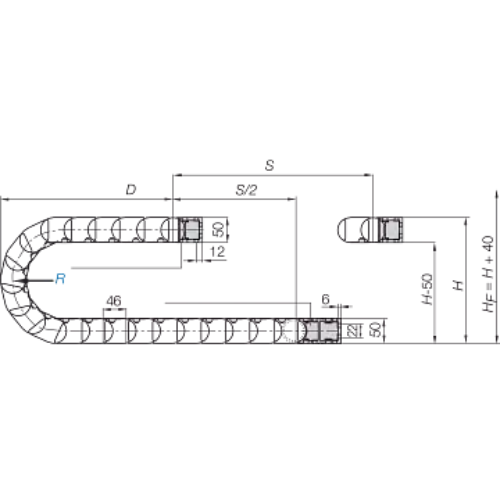

	A1 = Pohyblivý konec A2 = Pevný konec Rozteč: 46 mm Články na m: 22 Pojezd: S Délka řetězu = S/2 + K
	Samonosný pojezd Závislost samonosné pojezdy na dodatečném zatížení. Osa X: samonosný pojezd v m: FLB/FLG Osa Y: Dodatečné zatížení v kg/m Menší měřítko: délka pojezdu S v m FLB = Bez podpory s přípustným průhybem FLG = Bez podpory s přímým horním chodem

Rozměrová řada trubky série R157/R158

Obj. číslo	Bi [mm]	Ba [mm]	R [mm] poloměr ohybu
157.040.R.0	40	56	100	125	150	175	200	250
157.050.R.0	50	66	100	125	150	175	200	250
157.075.R.0	75	91	100	125	150	175	200	250
157.088.R.0	88	104	100	125	150	175	200	250
157.090.R.0	88	104	100	125	150	175	200	250
157.100.R.0	100	116	100	125	150	175	200	250
157.125.R.0	125	141	100	125	150	175	200	250
157.135.R.0	135	150	100	125	150	175	200	250
157.150.R.0	150	166	100	125	150	175	200	250
157.175.R.0	175	191	100	125	150	175	200	250
157.200.R.0	200	216	100	125	150	175	200	250

158.125.R.0 je na poptávku

R	100	125	150	175	200	250
H	250	300	350	400	450	550
D	194	219	244	269	294	344
K	410	485	565	645	725	880

Kdy použít:	Kdy zvolit jiný:
Pokud je požadována trubka e-tube odpuzující třísky s vnitřní výškou 40 mm Pokud je požadována vnitřní šířka až 200 mm Pro samonosné délky až do 2,25 m a plnicí hmotnosti až do 8,0 kg/m Pokud je vyžadována cenově dostupná trubka e-tube Pokud je vyžadováno přední připevnění Pro malé poloměry ohybu	Požadovány extrémí odolnost proti třískám » série RX32 Je-li požadován otvor na obou stranách » série R58 Když je požadován zvláště tichý provoz pomocí malé rozteče » série R4.32

Koncovky
Koncovky "otočné, dlouhé"	Koncovky KMA "pojistné, dlouhé"

Dlouhé provedení, otočné Snadná montáž Univerzální aplikace Pevné spojení trubicí Určeno rovněž pro dlouhé pojezdy se sníženým bodem zavěšení Korozivzdorné	Dlouhé provedení, pojistné Snadná montáž Přímá montáž na obou koncích řetězu Korozivzdorné Je možné všestranné upevnění
Koncovky "otočné, krátké"	Koncovky "pojisté, krátké"

Krátké provedení, otočné Univerzální aplikace Pevné spojení trubicí Určeno rovněž pro dlouhé pojezdy se sníženým bodem zavěšení Korozivzdorné	Krátké provedení, pojistné Přímá montáž na obou koncích řetězu Přední montáž v úhlu 90° u pevného konce je možná Korozivzdorné

🔑 Objednací klíč
157.040.100.0
157.040.125.0
157.040.150.0
157.040.175.0
157.040.200.0
157.040.250.0
157.050.100.0
157.050.100.0.+
157.050.125.0
157.050.125.0.+
157.050.150.0
157.050.150.0.+
157.050.175.0
157.050.175.0.+
157.050.200.0
157.050.200.0.+
157.050.250.0
157.050.250.0.+
157.075.100.0
157.075.100.0.+
157.075.125.0
157.075.125.0.+
157.075.150.0
157.075.150.0.+
157.075.175.0
157.075.175.0.+
157.075.200.0
157.075.200.0.+
157.075.250.0
157.075.250.0.+
157.088.100.0
157.088.100.0.+
157.088.125.0
157.088.125.0.+
157.088.150.0
157.088.150.0.+
157.088.175.0
157.088.175.0.+
157.088.200.0
157.088.200.0.+
157.088.250.0
157.088.250.0.+
157.090.100.0
157.090.125.0
157.090.150.0
157.090.175.0
157.090.200.0
157.090.250.0
157.100.100.0
157.100.100.0.+
157.100.125.0
157.100.125.0.+
157.100.150.0
157.100.150.0.+
157.100.175.0
157.100.175.0.+
157.100.200.0
157.100.200.0.+
157.100.250.0
157.100.250.0.+
157.125.100.0
157.125.100.0.+
157.125.125.0
157.125.125.0.+
157.125.150.0
157.125.150.0.+
157.125.175.0.+
157.125.200.0
157.125.200.0.+
157.125.250.0
157.125.250.0.+
157.135.100.0
157.135.100.0.+
157.135.125.0
157.135.125.0.+
157.135.150.0
157.135.150.0.+
157.135.175.0
157.135.175.0.+
157.135.200.0
157.135.200.0.+
157.135.250.0
157.135.250.0.+
157.150.100.0
157.150.100.0.+
157.150.125.0
157.150.125.0.+
157.150.150.0
157.150.150.0.+
157.150.175.0
157.150.175.0.+
157.150.200.0
157.150.200.0.+
157.150.250.0
157.150.250.0.+
157.175.075.0.+
157.175.100.0
157.175.100.0.+
157.175.125.0
157.175.125.0.+
157.175.150.0
157.175.150.0.+
157.175.175.0
157.175.175.0.+
157.175.200.0
157.175.200.0.+
157.175.250.0.+
157.200.075.0.+
157.200.100.0
157.200.100.0.+
157.200.125.0
157.200.125.0.+
157.200.150.0
157.200.150.0.+
157.200.175.0.+
157.200.200.0
157.200.200.0.+
157.200.250.0
157.200.250.0.+

🔑 Objednací klíč
158.040.100.0
158.040.125.0
158.040.150.0
158.040.175.0
158.040.200.0
158.040.250.0
158.050.100.0
158.050.100.0.+
158.050.125.0
158.050.125.0.+
158.050.150.0
158.050.150.0.+
158.050.175.0
158.050.175.0.+
158.050.200.0
158.050.200.0.+
158.050.250.0
158.050.250.0.+
158.075.100.0
158.075.100.0.+
158.075.125.0.+
158.075.150.0
158.075.150.0.+
158.075.175.0
158.075.175.0.+
158.075.200.0.+
158.075.250.0.+
158.088.100.0
158.088.100.0.+
158.088.125.0
158.088.125.0.+
158.088.150.0
158.088.150.0.+
158.088.175.0
158.088.175.0.+
158.088.200.0
158.088.200.0.+
158.088.250.0
158.088.250.0.+
158.090.100.0
158.090.125.0
158.090.150.0
158.090.175.0
158.090.200.0
158.090.250.0
158.100.100.0
158.100.100.0.+
158.100.125.0
158.100.125.0.+
158.100.150.0
158.100.150.0.+
158.100.175.0
158.100.175.0.+
158.100.200.0
158.100.200.0.+
158.100.250.0
158.100.250.0.+
158.125.100.0.+
158.125.125.0.+
158.125.150.0.+
158.125.175.0.+
158.125.200.0.+
158.125.250.0.+
158.135.100.0
158.135.100.0.+
158.135.125.0
158.135.125.0.+
158.135.150.0
158.135.150.0.+
158.135.175.0
158.135.175.0.+
158.135.200.0
158.135.200.0.+
158.135.250.0
158.135.250.0.+
158.150.100.0
158.150.100.0.+
158.150.125.0
158.150.125.0.+
158.150.150.0
158.150.150.0.+
158.150.175.0
158.150.175.0.+
158.150.200.0
158.150.200.0.+
158.150.250.0
158.150.250.0.+
158.175.075.0.+
158.175.100.0.+
158.175.125.0.+
158.175.150.0.+
158.175.175.0.+
158.175.200.0
158.175.200.0.+
158.175.250.0.+
158.200.075.0.+
158.200.100.0
158.200.100.0.+
158.200.125.0.+
158.200.150.0
158.200.150.0.+
158.200.175.0
158.200.175.0.+
158.200.200.0
158.200.200.0.+
158.200.250.0
158.200.250.0.+
