Série R167 / R168

energetické trubice série R167_R168
POPTAT / ODESLAT DOTAZ
Ke stažení

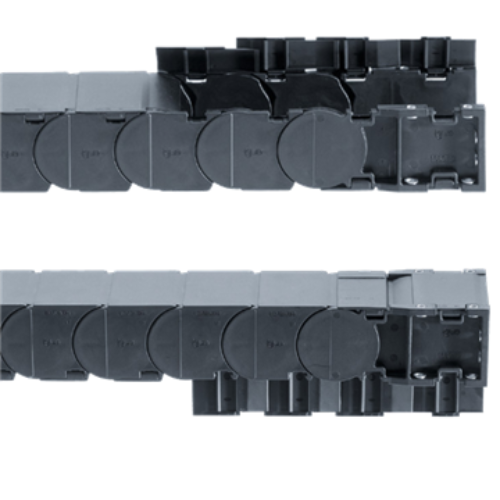

Energetické trubky e-tube série R167/R168

Série R167 - rozevírání na obou stranách ve vnitřním poloměru

Serie_R167
Série R168 - rozevírání na obou stranách ve vnějšího poloměru

série R168

Certifikáty a normy: RoHS 2 2011_65_EU REACH

R167
 R168
Serie R167 Serie_R168
Vnitřní šířky Bi: 50 až 250 mm
Poloměry ohybu R: 100 až 300 mm
Rozteč: 58,8 mm na článek = 17 článků / m

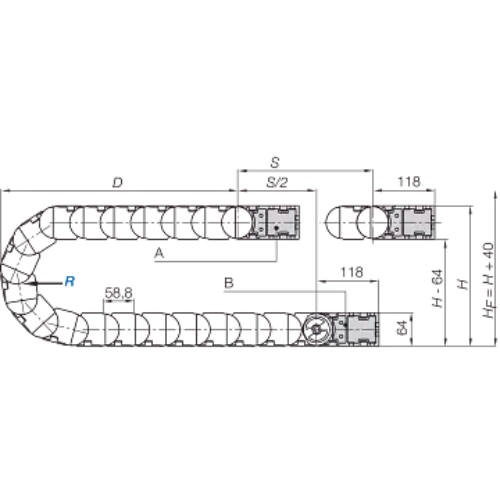

R167_R168 výkres

 A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 58,8 mm
Články na m: 17
Pojezd: S
Délka řetězu = S/2 + K
R167_R168 diagram Samonosný pojezd
Závislost samonosných pojezdů na dodatečném zatížení.
Osa X: samonosný pojezd v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

Rozměrová řada trubky série R167/R168

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr ohybu
167.050.R.0
 50 68 100 125 150 175 200 225 250 300
167.075.R.0
 75 93 100
 125
 150 175
 200
 225
 250
 300
167.100.R.0
 100 118 100
 125
 150 175
 200
 225
 250
 300
167.115.R.0
 115 133 100
 125
 150 175
 200
 225
 250
 300
167.125.R.0
 125 143 100
 125
 150 175
 200
 225
 250
 300
167.150.R.0
 150 168 100
 125
 150 175 200
 225
 250
 300
167.175.R.0
 175 193 100
 125
 150 175
 200
 225
 250
 300
167.200.R.0
 200 218 100
 125
 150 175
 200
 225
 250
 300
167.225.R.0
 225 243 100
 125
 150 175
 200
 225
 250 300
167.250.R.0
 250 268 100
 125
 150 175
 200
 225
 250
 300
  • Bi 125, 225, 250 jsou pro R168 na poptávku
R 100 125 150 175 200 225 250 300
H 264 314 364 414 464 514 564 664
D 220 245 270 295 320 370 370 420
K 435 515 590 670 750 825 905 1065
Kdy použít:  Kdy zvolit jiný:
  • Pokud je požadována energetická trubice odpuzující třísky s vnitřní výškou 50 mm
  • Pokud je požadována vnitřní šířka až 250 mm
  • Pro samonosné délky až do 2,5 m a plnicí hmotnosti do 10 kg/m
  • Vyžadujete cenově dostupná trubka e-tube, která je otevíratelná zevnitř nebo zvenčí
  • Pokud je vyžadováno přední připevnění
  • Při oboustranném otevírání je nutné
    » série R4.42
  • Pokud je požadován obzvláště tichý chod při menší rozteči
    » série R68
  • Trubky e-tube, které jsou extrémně odolné proti třískám
    » série RX40
Koncovky

série R167_R168 otočná koncovka
Koncovky "otočné"

série R167_R168 koncovka pojistná
Koncovky "pojistné"

série 167_168 koncovka otočná výkres

série R167_R168 koncovka pojistná výkres
  • Otočné
  • Univerzální aplikace
  • Pevné spojení trubicí
  • Určeno rovněž pro dlouhé pojezdy se sníženým bodem zavěšení
  • Korozivzdorné
  • Závěsné / stojaté bez podpěr
  • Univerzální aplikace
  • Pro extrémní zrychlení a rychlosti
🔑 Objednací klíč
167.050.100.0
167.050.100.0.+
167.050.125.0
167.050.125.0.+
167.050.150.0
167.050.150.0.+
167.050.175.0
167.050.175.0.+
167.050.200.0
167.050.200.0.+
167.050.225.0
167.050.225.0.+
167.050.250.0.+
167.050.300.0
167.050.300.0.+
167.075.100.0
167.075.100.0.+
167.075.125.0
167.075.125.0.+
167.075.150.0
167.075.150.0.+
167.075.175.0
167.075.175.0.+
167.075.200.0
167.075.200.0.+
167.075.225.0
167.075.225.0.+
167.075.250.0
167.075.250.0.+
167.075.300.0
167.075.300.0.+
167.100.100.0
167.100.100.0.+
167.100.125.0
167.100.125.0.+
167.100.150.0
167.100.150.0.+
167.100.175.0
167.100.175.0.+
167.100.200.0
167.100.200.0.+
167.100.225.0
167.100.225.0.+
167.100.250.0
167.100.250.0.+
167.100.300.0
167.100.300.0.+
167.115.100.0
167.115.100.0.+
167.115.125.0
167.115.125.0.+
167.115.150.0
167.115.150.0.+
167.115.175.0
167.115.175.0.+
167.115.200.0
167.115.200.0.+
167.115.225.0
167.115.225.0.+
167.115.250.0
167.115.250.0.+
167.115.300.0
167.115.300.0.+
167.125.100.0
167.125.100.0.+
167.125.125.0
167.125.125.0.+
167.125.150.0
167.125.150.0.+
167.125.175.0.+
167.125.200.0
167.125.200.0.+
167.125.225.0.+
167.125.250.0
167.125.250.0.+
167.125.300.0
167.125.300.0.+
167.150.100.0
167.150.100.0.+
167.150.125.0
167.150.125.0.+
167.150.150.0
167.150.150.0.+
167.150.175.0
167.150.175.0.+
167.150.200.0
167.150.200.0.+
167.150.225.0
167.150.225.0.+
167.150.250.0
167.150.250.0.+
167.150.300.0.+
167.175.100.0
167.175.100.0.+
167.175.125.0
167.175.125.0.+
167.175.150.0
167.175.150.0.+
167.175.175.0
167.175.175.0.+
167.175.200.0
167.175.200.0.+
167.175.225.0
167.175.225.0.+
167.175.250.0
167.175.250.0.+
167.175.300.0
167.175.300.0.+
167.200.100.0
167.200.100.0.+
167.200.125.0.+
167.200.150.0
167.200.150.0.+
167.200.175.0
167.200.175.0.+
167.200.200.0
167.200.200.0.+
167.200.225.0.+
167.200.250.0
167.200.250.0.+
167.200.300.0
167.200.300.0.+
167.225.100.0
167.225.100.0.+
167.225.125.0
167.225.125.0.+
167.225.150.0
167.225.150.0.+
167.225.175.0.+
167.225.200.0
167.225.200.0.+
167.225.225.0
167.225.225.0.+
167.225.250.0
167.225.250.0.+
167.225.300.0
167.225.300.0.+
167.250.100.0
167.250.100.0.+
167.250.125.0
167.250.125.0.+
167.250.150.0
167.250.150.0.+
167.250.175.0
167.250.175.0.+
167.250.200.0
167.250.200.0.+
167.250.225.0
167.250.225.0.+
167.250.250.0
167.250.250.0.+
167.250.300.0
167.250.300.0.+
🔑 Objednací klíč
168.050.100.0
168.050.100.0.+
168.050.125.0
168.050.125.0.+
168.050.150.0.+
168.050.175.0.+
168.050.200.0.+
168.050.225.0.+
168.050.250.0
168.050.250.0.+
168.050.300.0.+
168.075.100.0
168.075.100.0.+
168.075.125.0
168.075.125.0.+
168.075.150.0
168.075.150.0.+
168.075.175.0.+
168.075.200.0.+
168.075.225.0
168.075.225.0.+
168.075.250.0.+
168.075.300.0
168.075.300.0.+
168.100.100.0
168.100.100.0.+
168.100.125.0
168.100.125.0.+
168.100.150.0
168.100.150.0.+
168.100.175.0
168.100.175.0.+
168.100.200.0
168.100.200.0.+
168.100.225.0
168.100.225.0.+
168.100.250.0
168.100.250.0.+
168.100.300.0
168.100.300.0.+
168.115.100.0
168.115.100.0.+
168.115.125.0.+
168.115.150.0
168.115.150.0.+
168.115.175.0
168.115.175.0.+
168.115.200.0.+
168.115.225.0.+
168.115.250.0.+
168.115.300.0.+
168.150.100.0
168.150.100.0.+
168.150.125.0
168.150.125.0.+
168.150.150.0
168.150.150.0.+
168.150.175.0
168.150.175.0.+
168.150.200.0
168.150.200.0.+
168.150.225.0
168.150.225.0.+
168.150.250.0
168.150.250.0.+
168.150.300.0
168.150.300.0.+
168.175.100.0
168.175.100.0.+
168.175.125.0.+
168.175.150.0.+
168.175.175.0.+
168.175.200.0.+
168.175.225.0.+
168.175.250.0.+
168.175.300.0.+
168.200.100.0
168.200.100.0.+
168.200.125.0.+
168.200.150.0
168.200.150.0.+
168.200.175.0
168.200.175.0.+
168.200.200.0
168.200.200.0.+
168.200.225.0.+
168.200.250.0
168.200.250.0.+
168.200.300.0
168.200.300.0.+
168.250.250.0
