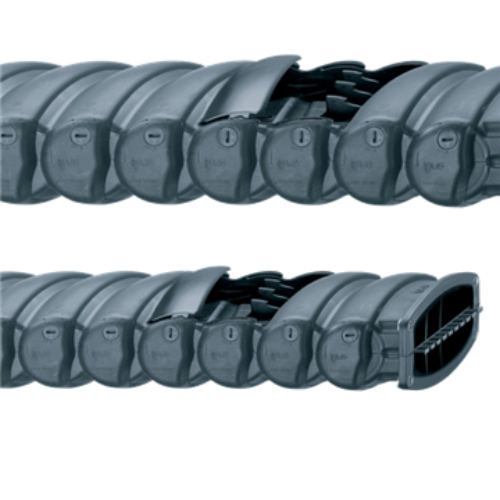

Energetická trubka e-tube série RX40

  1. Konstrukce zcela odolná proti třískám bez zářezů a nepříjemných hran
  2. Zaoblené obrysy zabraňují nahromadění třísek
  3. Velký plnicí prostor s vnitřní výškou maximálně 52 mm
  4. Zakryté spoje čepy/ otvory a zarážky
  5. K dispozici je standardně verze "RBR" s poloměrem ohybu na obou stranách
  6. Kryt vnějšího poloměru lze odstranit
  7. K dispozici montážní konzoly s volitelným odlehčením tahu
  8. K dispozici vnitřní dělení
  9. K dispozici vodicí žlab

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_RX40 Vnitřní šířka Bi: 100 mm
Poloměr ohybu R: 100 až 300 mm
Rozteč: 40 mm/článek = 25 článků/m
série RX40 Diagramm Samonosný pojezd
závislost délky bez podpory na přídavném zatížení
osa X: délka bez podpory v m FLB/FLG
osa Y: přídavné zatížení v kg/m
spodní měřítko: pojezd S v m
FLB = bez podpory s přípustným průhybem
FLG = bez podpory s přímou horní větví

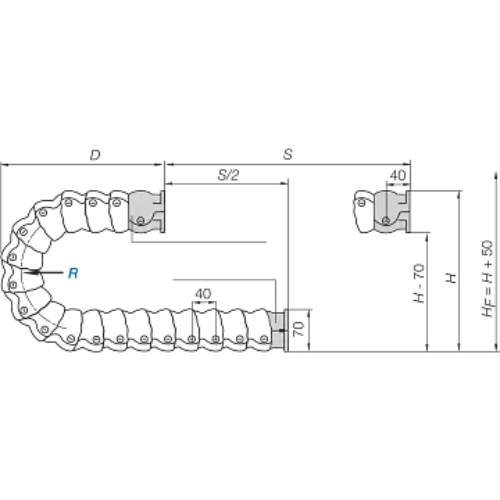

série RX40 výkres A1 = pohyblivý konec
A2 = pevný konec
Rozteč čepů: 40 mm na článek
Počet článků/ m: 25
Pojezd: S
Délka řetězu: S/2 + K

Rozměrová řada trubky série RX40

Obj. číslo
 Bi
[mm]
 Ba
[mm]
 R [mm] poloměr ohybu
RX40.100.R.0
 100
 123
 100
 125 150 175 200 225 250 275 300
R 100 125 150 175 200 225 250 275 300
H 270 320 370 420 470 520 570 620 670
D 195 220 245 270 295 320 345 370 395
K 395 475 555 630 710 790 870 945 1025
Kdy použít: Kdy zvolit jinou:
  • Požadujete energetickou trubku extrémně odolnou proti třískám
  • Vnitřní šířka 100 m
  • Pro samonosné pojezdy až do 2,1 m a plnicí hmotnost až do 6,0 kg/m
  • Pokud je vyžadován snadný přístup zvenčí
  • Když je hlavní zejména cenově dostupné řešení
    » série R68
  • Když není vyžadována žádná ochrana proti třískám
    » série 3400/3500
Koncovky

série RX40 koncovka
Otočná polymerová koncovka

  • Univerzální montáž s "všestrannou" možností upevnění
  • Montážní konzola (volitelně k dispozici s odlehčením tahu)
  • Perfektní upevnění s přírubovou montážní konzolou
  • Snadné otevírání
🔑 Objednací klíč
RX40.100.100.0
RX40.100.125.0
RX40.100.150.0
RX40.100.175.0
RX40.100.200.0
RX40.100.225.0
RX40.100.250.0
RX40.100.275.0
RX40.100.300.0
