Série RX56

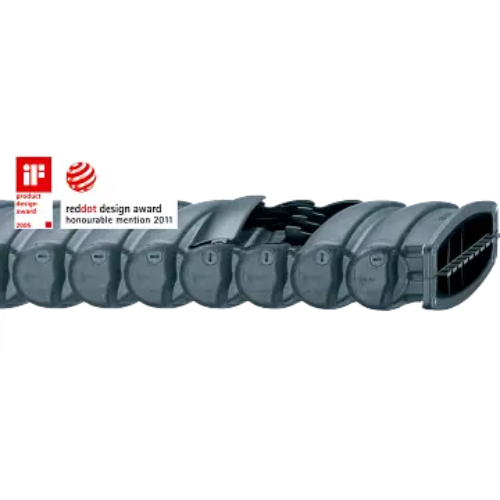

Energetická trubka e-tube série RX56

série RX56 trubka
  1. Konstrukce zcela odolná proti třískám bez zářezů a nepříjemných hran.
  2. Zaoblené kontury zabraňují hromadění třísek
  3. Velký plnicí prostor s maximální vnitřní výškou 52 mm
  4. Zakryté spoje/kolíky/otvory a zarážky
  5. Standardní provedení "RBR" s poloměrem ohybu na obou stranách
  6. Kryt vnějšího rádiusu lze sejmout
  7. K dispozici jsou montážní držáky s volitelným odlehčením tahu
  8. K dispozici je vnitřní dělení
  9. K dispozici vodicí žlab

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_RX56 Vnitřní šířka Bi: 140 mm
Poloměr ohybu R: 140 až 350 mm
Rozteč: 56 mm/článek = 18 článků/m
série RX56  Diagramm

Samonosný pojezd
Samonosný pojezd závisí na hmotnosti
Osa X: samonosný pojezd v m FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = bez podpěry s přípustným průvěsem
FLG = bez podepření s přímou horní větví

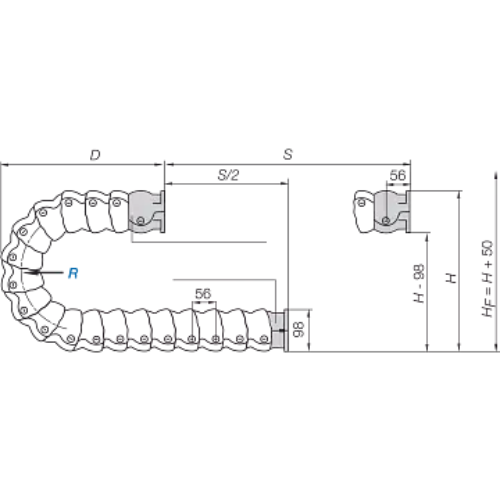

série RX56 výkres

A = pohyblivý konec
B = pevný konec
Rozteč: 56mm
Počet článků na m: 18
Pojezd: S
Délka řetězu = S/2 +K

Rozměrová řada trubky série RX56
Obj. číslo  Bi [mm] Ba [mm] R [mm] poloměr ohybu
RX56.140.R.0 140 172,2 140 250
R 140 250
H 378 598
D 273 383
K 555 900
Kdy použít: Kdy zvolit jinou:
  • Požadujete extrémně odolné velké trubky e-tube bez zářezů nebo hran s vnitřní výškou 73 mm
  • Vnitřní šířka 140 mm
  • Pro samonosné délky až do 2,5 m a plnicí hmotnosti do 12 kg/m
  • Pokud je vyžadován snadný přístup zvenčí
  • Pro ochranu proti třískám při kluzných aplikacích
    » série R19050
🔑 Objednací klíč
RX56.140.140.0
RX56.140.200.0
RX56.140.250.0
