Série RX48

Ke stažení

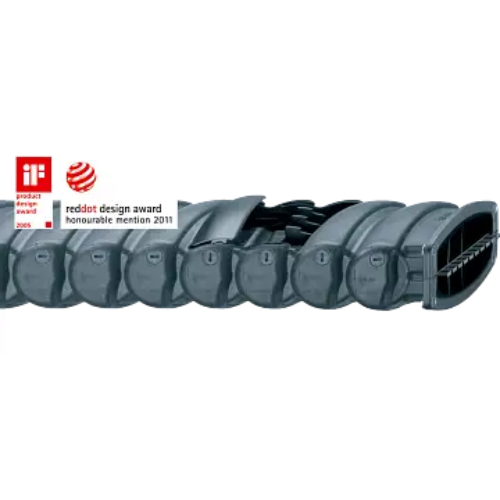

Energetická trubka e-tube série RX48

1. Konstrukce odolná proti třískám bez zářezů a nepříjemných hran
2. Zakulacené obrysy
3. Velký plnicí prostor s vnitřní výškou max. 62 mm
4. Zakrytý spoj čepy/otvory a dorazy
5. K dispozici je standardně verze „RBR“ s poloměrem ohybu na obou stranách
6. Kryt lze vyjmout podél vnějšího poloměru
7. Montážní konzola s možností odlehčení tahu
8. K dispozici vnitřní dělení
9. K dispozici vodicí žlab

Certifikáty a normy:

	Vnitřní šířka Bi: 120 mm Poloměr ohybu R: 120 až 325 mm Rozteč: 48 mm/článek = 21 článků/m
	Samonosný pojezd Samonosný pojezd závisí na hmotnosti Osa X: samonosný pojezd v m Osa FLB/FLG Osa Y: hmotnost náplně v kg/m Dolní stupnice: pojezd S v m FLB = bez podpěry s přípustným průvěsem FLG = bez podepření s přímou horní větví

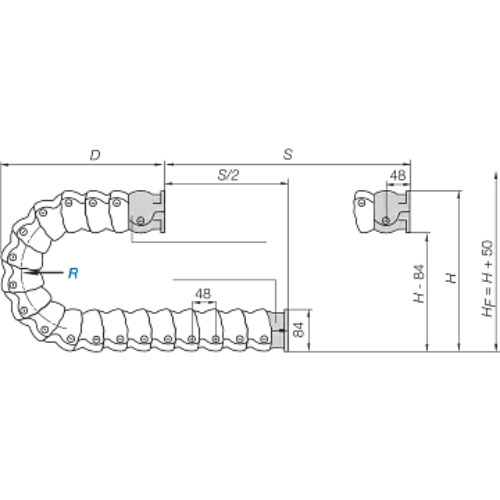

	A = pohyblivý konec B = pevný konec Rozteč: 48mm Počet článků na m: 21 Pojezd: S Délka řetězu = S/2 +K

Rozměrová řada trubky série RX48

Obj. číslo	Bi [mm]	Ba [mm]	R [mm] poloměr ohybu
RX48.120.R.0	120	147,6	120	150	225

R	120	150	225
H	324	384	534
D	234	264	339
K	475	570	805

Kdy použít:	Kdy použít jinou:
Když potřebujete malou trubku e-tube extrémně odolnou proti třískám bez zářezů a hran s vnitřní výškou 62 mm Vnitřní šířka 120 mm Pro samonosné délky až do 2,4 m a plnicí hmotnosti až do 12,0 kg/m Když je vyžadován snadný přístup z vnějšku	Když potřebujete větší stabilitu » série R4.42 Když není vyžadována ochrana proti třískám » série E6.62

🔑 Objednací klíč
RX48.120.120.0
RX48.120.150.0
RX48.120.225.0
