Série E6.62

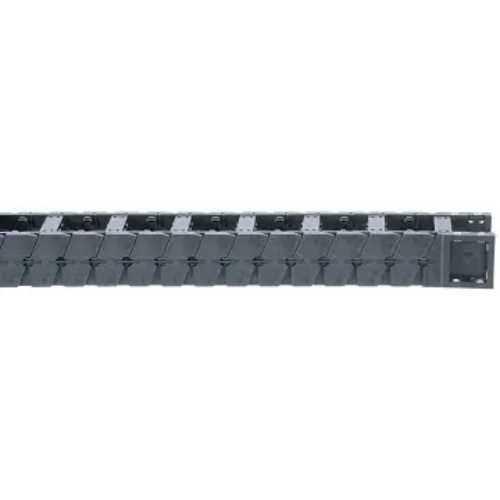

energetický řetěz série E6.62
POPTAT / ODESLAT DOTAZ
Ke stažení

Energetický řetěz e-chain® série E6.62

  1. Bez kolíků a vrtaných spojů
  2. Vnitřní doraz
  3. Rozsáhlý kluzný povrch
  4. Malá rozteč pro hladký, tichý provoz
  5. Díky modulární konstrukci lze zkrátit nebo prodloužit dle potřeby
  6. Koncovka KMA s "všestrannou" možností upevnění
  7. Varianta s integrovaným C-profilem nebo bez něj

Certifikáty a normy: cleanroom

Serie_E6.62 Vnitřní šířky Bi: 50 až 400 mm
Poloměry ohybu R: 115 až 350 mm
Rozteč: 50 mm na článek = 20 článků / m
série E6.62 Diagramm Samonosný pojezd
Závislost samonosného pojezdu na dodatečném zatížení.
Osa X: samonosný pojezd v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

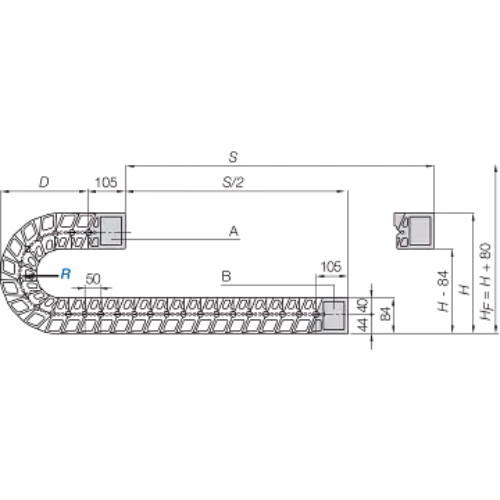

série E6.62 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 50 mm
Články na m: 20
Pojezd: S
Délka řetězu = S/2 + K
R 115 150 200 250 300 350
H 388 458 558 658 758 858
D 234 269 319 369 419 469
K 465 575 730 890 1045 1200
Kde použít: Kdy zvolit jiný:
  • Když je vyžadován extrémně tichý řetěz s nízkými vibracemi a vnitřní výškou 62 mm
  • Pro velmi vysoké rychlosti a zrychlení
  • Vnitřní šířka až 400 mm
  • Pro samonosné délky až do 4,0 m a plnicí hmotnosti až do 45 kg/m
  • Pro vysoké tlačné a tažné síly
  • Pro malé poloměry ohybu
  • Pro minimální otěr, např. v čistých prostorech
Koncovky

Koncovka
  • Varianta - integrované odlehčení s C-profilem s příponkami Chainfix nebo třmínkovými pásky řetězu
  • C-profil lze namontovat ve vnitřním nebo vnějším poloměru řetězu
  • Možné šroubové spojení mimo průřez řetězu
  • Doporučeno pro nepodepřené a kluzné aplikace
  • Pro zúžené montážní prostory
  • Univerzální montáž se "všestrannou" možností upevnění
🔑 Objednací klíč
E6.62.0.115.0
E6.62.0.150.0
E6.62.0.200.0
E6.62.0.250.0
E6.62.0.300.0
E6.62.0.350.0
E6.62.05.115.0
E6.62.05.150.0
E6.62.05.200.0
E6.62.05.250.0
E6.62.05.300.0
E6.62.05.350.0
E6.62.06.115.0
E6.62.06.150.0
E6.62.06.200.0
E6.62.06.250.0
E6.62.06.300.0
E6.62.06.350.0
E6.62.07.115.0
E6.62.07.150.0
E6.62.07.200.0
E6.62.07.250.0
E6.62.07.300.0
E6.62.07.350.0
E6.62.087.115.0
E6.62.087.150.0
E6.62.087.200.0
E6.62.087.250.0
E6.62.087.300.0
E6.62.087.350.0
E6.62.097.115.0
E6.62.097.150.0
E6.62.097.200.0
E6.62.097.250.0
E6.62.097.300.0
E6.62.097.350.0
E6.62.10.115.0
E6.62.10.150.0
E6.62.10.200.0
E6.62.10.250.0
E6.62.10.300.0
E6.62.10.350.0
E6.62.11.115.0
E6.62.11.150.0
E6.62.11.200.0
E6.62.11.250.0
E6.62.11.300.0
E6.62.11.350.0
E6.62.112.115.0
E6.62.112.150.0
E6.62.112.200.0
E6.62.112.250.0
E6.62.112.300.0
E6.62.112.350.0
E6.62.12.115.0
E6.62.12.150.0
E6.62.12.200.0
E6.62.12.250.0
E6.62.12.300.0
E6.62.12.350.0
E6.62.137.115.0
E6.62.137.150.0
E6.62.137.200.0
E6.62.137.250.0
E6.62.137.300.0
E6.62.137.350.0
E6.62.15.115.0
E6.62.15.150.0
E6.62.15.200.0
E6.62.15.250.0
E6.62.15.300.0
E6.62.15.350.0
E6.62.162.115.0
E6.62.162.150.0
E6.62.162.200.0
E6.62.162.250.0
E6.62.162.300.0
E6.62.162.350.0
E6.62.17.115.0
E6.62.17.150.0
E6.62.17.200.0
E6.62.17.250.0
E6.62.17.300.0
E6.62.17.350.0
E6.62.18.115.0
E6.62.18.150.0
E6.62.18.200.0
E6.62.18.250.0
E6.62.18.300.0
E6.62.18.350.0
E6.62.187.115.0
E6.62.187.150.0
E6.62.187.200.0
E6.62.187.250.0
E6.62.187.300.0
E6.62.187.350.0
E6.62.20.115.0
E6.62.20.150.0
E6.62.20.200.0
E6.62.20.250.0
E6.62.20.300.0
E6.62.20.350.0
E6.62.212.115.0
E6.62.212.150.0
E6.62.212.200.0
E6.62.212.250.0
E6.62.212.300.0
E6.62.212.350.0
E6.62.23.115.0
E6.62.23.150.0
E6.62.23.200.0
E6.62.23.250.0
E6.62.23.300.0
E6.62.23.350.0
E6.62.237.115.0
E6.62.237.150.0
E6.62.237.200.0
E6.62.237.250.0
E6.62.237.300.0
E6.62.237.350.0
E6.62.25.115.0
E6.62.25.150.0
E6.62.25.200.0
E6.62.25.250.0
E6.62.25.300.0
E6.62.25.350.0
E6.62.262.115.0
E6.62.262.150.0
E6.62.262.200.0
E6.62.262.250.0
E6.62.262.300.0
E6.62.262.350.0
E6.62.28.115.0
E6.62.28.150.0
E6.62.28.200.0
E6.62.28.250.0
E6.62.28.300.0
E6.62.28.350.0
E6.62.29.115.0
E6.62.29.150.0
E6.62.29.200.0
E6.62.29.250.0
E6.62.29.300.0
E6.62.29.350.0
E6.62.30.115.0
E6.62.30.150.0
E6.62.30.200.0
E6.62.30.250.0
E6.62.30.300.0
E6.62.30.350.0
E6.62.312.115.0
E6.62.312.150.0
E6.62.312.200.0
E6.62.312.250.0
E6.62.312.300.0
E6.62.312.350.0
E6.62.325.115.0
E6.62.325.150.0
E6.62.325.200.0
E6.62.325.250.0
E6.62.325.300.0
E6.62.325.350.0
E6.62.337.115.0
E6.62.337.150.0
E6.62.337.200.0
E6.62.337.250.0
E6.62.337.300.0
E6.62.337.350.0
E6.62.350.115.0
E6.62.350.150.0
E6.62.350.200.0
E6.62.350.250.0
E6.62.350.300.0
E6.62.350.350.0
E6.62.362.115.0
E6.62.362.150.0
E6.62.362.200.0
E6.62.362.250.0
E6.62.362.300.0
E6.62.362.350.0
E6.62.375.115.0
E6.62.375.150.0
E6.62.375.200.0
E6.62.375.250.0
E6.62.375.300.0
E6.62.375.350.0
E6.62.387.115.0
E6.62.387.150.0
E6.62.387.200.0
E6.62.387.250.0
E6.62.387.300.0
E6.62.387.350.0
E6.62.400.115.0
E6.62.400.150.0
E6.62.400.200.0
E6.62.400.250.0
E6.62.400.300.0
E6.62.400.350.0
