Série E6.35

energetický řetěz série E6.35
POPTAT / ODESLAT DOTAZ
Ke stažení

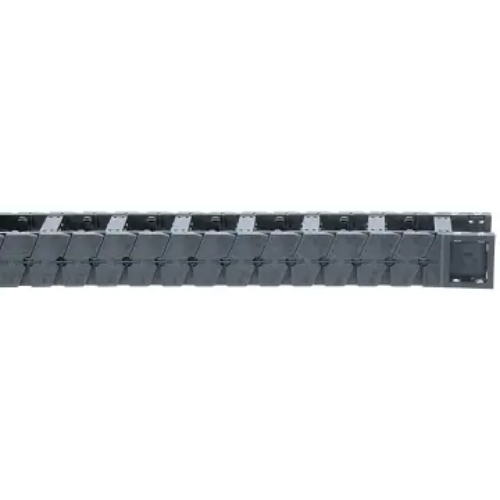

Energetický řetěz e-chain® série E6.35

  1. Žádná připojení čepy a otvory, prakticky žádný otěr
  2. Malá rozteč pro hladký a tichý provoz
  3. Rozsáhlé kluzné povrchy
  4. Vnitřní dorazový systém
  5. Upevňovací objímky KMA s "všestrannou" možností upevnění
  6. Díky modulární konstrukci lze zkrátit nebo prodloužit dle potřeby
  7. Dělicí příčka odlehčení tahu

Certifikáty a normy: cleanroom

Vnitřní šířka Bi: 30 až 120 mm
Poloměr ohybu R: 55 až 150
Rozteč: 16,7 mm každý článek = 60 článků / m (1000 mm)
Samonosný pojezd
Závislost délky bez podpory na přídavném zatížení;
Osa X: délka bez podpory v m FLB/FLG;
Osa Y: přídavné zatížení v kg/m;
Spodní měřítko: pojezd S v m;
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímou horní větví

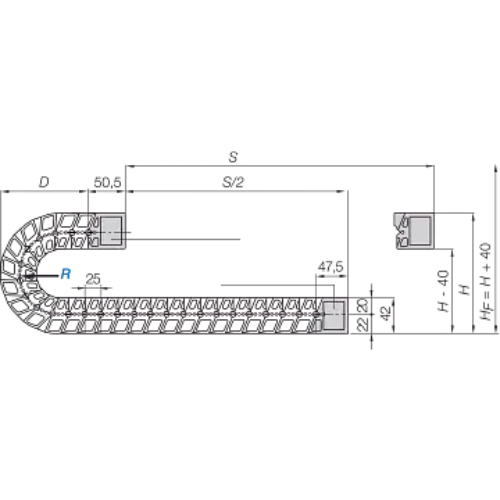

série E6.35 výkres A = pohyblivý konec
B = pevný konec
Rozteč: 25 mm na článek
Počet článků na m: 40
Pojezd: S
Délka řetězu = S/2 +K

Rozměrová řada řetězu E6.35

Obj. číslo
Bi [mm]
Ba [mm]
 R [mm] poloměr ohybu
E6.35.030.R.0 30 50 055 075 100 150
E6.35.040.R.0 40 60 055
 075
 100
 150
E6.35.050.R.0 50 70 055
 075
 100
 150
E6.35.060.R.0 60 80 055
 075
 100
 150
E6.35.070.R.0 70 90 055
 075
 100
 150
E6.35.080.R.0 80 100 055
 075
 100
 150
E6.35.090.R.0 90 110 055
 075
 100
 150
E6.35.100.R.0 100 120 055
 075
 100
 150
E6.35.110.R.0 110 130 055
 075
 100
 150
E6.35.120.R.0 120 140 055
 075
 100
 150
E6.35.140.R.0 140 160 055
 075
 100
 150
R 055
 075
 100
 150
H 189 229 279 379
D 115 135 160 210
K 225 290 365 525
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován extrémně tichý řetěz s nízkými vibracemi a vnitřní výškou 35 mm
  • Pro velmi vysoké rychlosti a zrychlení
  • Vnitřní šířka až 140 mm
  • Pro samonosné délky až do 1,9 m a plnicí hmotnosti až do 6 kg/m
  • Pro vysoké tlačné a tažné síly
  • Pro malé poloměry ohybu
  • Pro minimální otěr, např. v čistých prostorech
Koncovky

KMA-otočné
  • Možnost začleněného C-profilu odlehčení napětí s řetězovými příponkami Chainfix nebo třmínkovými plátky
  • Možné šroubové spojení mimo průřez řetězu
  • Doporučeno pro nepodepřené a kluzné aplikace
  • Pro zúžené montážní proporce
  • Univerzální montáž s "všestrannou" možností upevnění
🔑 Objednací klíč
E6.35.0.055.0
E6.35.0.075.0
E6.35.0.100.0
E6.35.0.150.0
E6.35.030.055.0
E6.35.030.075.0
E6.35.030.100.0
E6.35.030.150.0
E6.35.040.055.0
E6.35.040.075.0
E6.35.040.100.0
E6.35.040.150.0
E6.35.050.055.0
E6.35.050.075.0
E6.35.050.100.0
E6.35.050.150.0
E6.35.060.055.0
E6.35.060.075.0
E6.35.060.100.0
E6.35.060.150.0
E6.35.070.055.0
E6.35.070.075.0
E6.35.070.100.0
E6.35.070.150.0
E6.35.080.055.0
E6.35.080.075.0
E6.35.080.100.0
E6.35.080.150.0
E6.35.090.055.0
E6.35.090.075.0
E6.35.090.100.0
E6.35.090.150.0
E6.35.100.055.0
E6.35.100.075.0
E6.35.100.100.0
E6.35.100.150.0
E6.35.110.055.0
E6.35.110.075.0
E6.35.110.100.0
E6.35.110.150.0
E6.35.120.055.0
E6.35.120.075.0
E6.35.120.100.0
E6.35.120.150.0
E6.35.140.055.0
E6.35.140.075.0
E6.35.140.100.0
E6.35.140.150.0
