Série E6.80

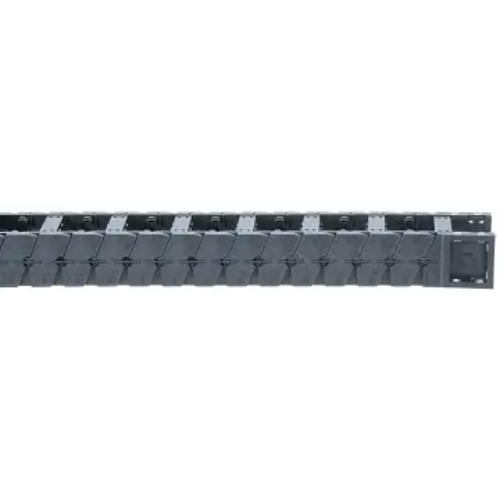

Energetický řetěz e-chain® série E6.80
Certifikáty a normy:
Vnitřní šířky Bi: 50 až 600 mm Poloměry ohybu R: 150 až 450 mm na vyžádání) Rozteč: 65 mm na článek = 16 článků / m |
|
Samonosný pojezd Závislost samonosného pojezdu na dodatečném zatížení. Osa X: samonosný pojezd v m: FLB/FLG Osa Y: Dodatečné zatížení v kg/m Menší měřítko: délka pojezdu S v m FLB = Bez podpory s přípustným průhybem FLG = Bez podpory s přímým horním chodem |
|

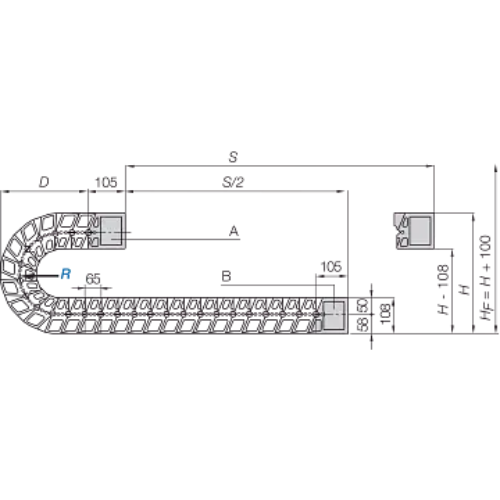

A1 = Pohyblivý konec A2 = Pevný konec Rozteč: 65 mm Články na m: 16 Pojezd: S Délka řetězu = S/2 + K |
R | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
H | 516 | 616 | 716 | 816 | 916 | 1016 | 1116 |
D | 306 | 356 | 406 | 456 | 506 | 556 | 606 |
K | 605 | 760 | 920 | 1075 | 1230 | 1390 | 1545 |
Kdy použít: | Kdy zvolit jiný: |
---|---|
|
|
Koncovky |
|
---|---|
Koncovka |
|
|
🔑 Objednací klíč |
E6.80.05.150.0 |
E6.80.05.200.0 |
E6.80.05.250.0 |
E6.80.05.300.0 |
E6.80.05.350.0 |
E6.80.05.400.0 |
E6.80.05.450.0 |
E6.80.06.150.0 |
E6.80.06.200.0 |
E6.80.06.250.0 |
E6.80.06.300.0 |
E6.80.06.350.0 |
E6.80.06.400.0 |
E6.80.06.450.0 |
E6.80.07.150.0 |
E6.80.07.200.0 |
E6.80.07.250.0 |
E6.80.07.300.0 |
E6.80.07.350.0 |
E6.80.07.400.0 |
E6.80.07.450.0 |
E6.80.08.150.0 |
E6.80.08.200.0 |
E6.80.08.250.0 |
E6.80.08.300.0 |
E6.80.08.350.0 |
E6.80.08.400.0 |
E6.80.08.450.0 |
E6.80.10.150.0 |
E6.80.10.200.0 |
E6.80.10.250.0 |
E6.80.10.300.0 |
E6.80.10.350.0 |
E6.80.10.400.0 |
E6.80.10.450.0 |
E6.80.11.150.0 |
E6.80.11.200.0 |
E6.80.11.250.0 |
E6.80.11.300.0 |
E6.80.11.350.0 |
E6.80.11.400.0 |
E6.80.11.450.0 |
E6.80.12.150.0 |
E6.80.12.200.0 |
E6.80.12.250.0 |
E6.80.12.300.0 |
E6.80.12.350.0 |
E6.80.12.400.0 |
E6.80.12.450.0 |
E6.80.13.150.0 |
E6.80.13.200.0 |
E6.80.13.250.0 |
E6.80.13.300.0 |
E6.80.13.350.0 |
E6.80.13.400.0 |
E6.80.13.450.0 |
E6.80.15.150.0 |
E6.80.15.200.0 |
E6.80.15.250.0 |
E6.80.15.300.0 |
E6.80.15.350.0 |
E6.80.15.400.0 |
E6.80.15.450.0 |
E6.80.16.150.0 |
E6.80.16.200.0 |
E6.80.16.250.0 |
E6.80.16.300.0 |
E6.80.16.350.0 |
E6.80.16.400.0 |
E6.80.16.450.0 |
E6.80.17.150.0 |
E6.80.17.200.0 |
E6.80.17.250.0 |
E6.80.17.300.0 |
E6.80.17.350.0 |
E6.80.17.400.0 |
E6.80.17.450.0 |
E6.80.18.150.0 |
E6.80.18.200.0 |
E6.80.18.250.0 |
E6.80.18.300.0 |
E6.80.18.350.0 |
E6.80.18.400.0 |
E6.80.18.450.0 |
E6.80.20.150.0 |
E6.80.20.200.0 |
E6.80.20.250.0 |
E6.80.20.300.0 |
E6.80.20.350.0 |
E6.80.20.400.0 |
E6.80.20.450.0 |
E6.80.21.150.0 |
E6.80.21.200.0 |
E6.80.21.250.0 |
E6.80.21.300.0 |
E6.80.21.350.0 |
E6.80.21.400.0 |
E6.80.21.450.0 |
E6.80.22.150.0 |
E6.80.22.200.0 |
E6.80.22.250.0 |
E6.80.22.300.0 |
E6.80.22.350.0 |
E6.80.22.400.0 |
E6.80.22.450.0 |
E6.80.23.150.0 |
E6.80.23.200.0 |
E6.80.23.250.0 |
E6.80.23.300.0 |
E6.80.23.350.0 |
E6.80.23.400.0 |
E6.80.23.450.0 |
E6.80.25.150.0 |
E6.80.25.200.0 |
E6.80.25.250.0 |
E6.80.25.300.0 |
E6.80.25.350.0 |
E6.80.25.400.0 |
E6.80.25.450.0 |
E6.80.26.150.0 |
E6.80.26.200.0 |
E6.80.26.250.0 |
E6.80.26.300.0 |
E6.80.26.350.0 |
E6.80.26.400.0 |
E6.80.26.450.0 |
E6.80.27.150.0 |
E6.80.27.200.0 |
E6.80.27.250.0 |
E6.80.27.300.0 |
E6.80.27.350.0 |
E6.80.27.400.0 |
E6.80.27.450.0 |
E6.80.28.150.0 |
E6.80.28.200.0 |
E6.80.28.250.0 |
E6.80.28.300.0 |
E6.80.28.350.0 |
E6.80.28.400.0 |
E6.80.28.450.0 |
E6.80.30.150.0 |
E6.80.30.200.0 |
E6.80.30.250.0 |
E6.80.30.300.0 |
E6.80.30.350.0 |
E6.80.30.400.0 |
E6.80.30.450.0 |
E6.80.31.150.0 |
E6.80.31.200.0 |
E6.80.31.250.0 |
E6.80.31.300.0 |
E6.80.31.350.0 |
E6.80.31.400.0 |
E6.80.31.450.0 |
E6.80.32.150.0 |
E6.80.32.200.0 |
E6.80.32.250.0 |
E6.80.32.300.0 |
E6.80.32.350.0 |
E6.80.32.400.0 |
E6.80.32.450.0 |
E6.80.33.150.0 |
E6.80.33.200.0 |
E6.80.33.250.0 |
E6.80.33.300.0 |
E6.80.33.350.0 |
E6.80.33.400.0 |
E6.80.33.450.0 |
E6.80.35.150.0 |
E6.80.35.200.0 |
E6.80.35.250.0 |
E6.80.35.300.0 |
E6.80.35.350.0 |
E6.80.35.400.0 |
E6.80.35.450.0 |
E6.80.36.150.0 |
E6.80.36.200.0 |
E6.80.36.250.0 |
E6.80.36.300.0 |
E6.80.36.350.0 |
E6.80.36.400.0 |
E6.80.36.450.0 |
E6.80.37.150.0 |
E6.80.37.200.0 |
E6.80.37.250.0 |
E6.80.37.300.0 |
E6.80.37.350.0 |
E6.80.37.400.0 |
E6.80.37.450.0 |
E6.80.38.150.0 |
E6.80.38.200.0 |
E6.80.38.250.0 |
E6.80.38.300.0 |
E6.80.38.350.0 |
E6.80.38.400.0 |
E6.80.38.450.0 |
E6.80.40.150.0 |
E6.80.40.200.0 |
E6.80.40.250.0 |
E6.80.40.300.0 |
E6.80.40.350.0 |
E6.80.40.400.0 |
E6.80.40.450.0 |
E6.80.41.150.0 |
E6.80.41.200.0 |
E6.80.41.250.0 |
E6.80.41.300.0 |
E6.80.41.350.0 |
E6.80.41.400.0 |
E6.80.41.450.0 |
E6.80.42.150.0 |
E6.80.42.200.0 |
E6.80.42.250.0 |
E6.80.42.300.0 |
E6.80.42.350.0 |
E6.80.42.400.0 |
E6.80.42.450.0 |
E6.80.43.150.0 |
E6.80.43.200.0 |
E6.80.43.250.0 |
E6.80.43.300.0 |
E6.80.43.350.0 |
E6.80.43.400.0 |
E6.80.43.450.0 |
E6.80.45.150.0 |
E6.80.45.200.0 |
E6.80.45.250.0 |
E6.80.45.300.0 |
E6.80.45.350.0 |
E6.80.45.400.0 |
E6.80.45.450.0 |
E6.80.46.150.0 |
E6.80.46.200.0 |
E6.80.46.250.0 |
E6.80.46.300.0 |
E6.80.46.350.0 |
E6.80.46.400.0 |
E6.80.46.450.0 |
E6.80.47.150.0 |
E6.80.47.200.0 |
E6.80.47.250.0 |
E6.80.47.300.0 |
E6.80.47.350.0 |
E6.80.47.400.0 |
E6.80.47.450.0 |
E6.80.48.150.0 |
E6.80.48.200.0 |
E6.80.48.250.0 |
E6.80.48.300.0 |
E6.80.48.350.0 |
E6.80.48.400.0 |
E6.80.48.450.0 |
E6.80.50.150.0 |
E6.80.50.200.0 |
E6.80.50.250.0 |
E6.80.50.300.0 |
E6.80.50.350.0 |
E6.80.50.400.0 |
E6.80.50.450.0 |
E6.80.51.150.0 |
E6.80.51.200.0 |
E6.80.51.250.0 |
E6.80.51.300.0 |
E6.80.51.350.0 |
E6.80.51.400.0 |
E6.80.51.450.0 |
E6.80.52.150.0 |
E6.80.52.200.0 |
E6.80.52.250.0 |
E6.80.52.300.0 |
E6.80.52.350.0 |
E6.80.52.400.0 |
E6.80.52.450.0 |
E6.80.53.150.0 |
E6.80.53.200.0 |
E6.80.53.250.0 |
E6.80.53.300.0 |
E6.80.53.350.0 |
E6.80.53.400.0 |
E6.80.53.450.0 |
E6.80.55.150.0 |
E6.80.55.200.0 |
E6.80.55.250.0 |
E6.80.55.300.0 |
E6.80.55.350.0 |
E6.80.55.400.0 |
E6.80.55.450.0 |
E6.80.60.150.0 |
E6.80.60.200.0 |
E6.80.60.250.0 |
E6.80.60.300.0 |
E6.80.60.350.0 |
E6.80.60.400.0 |
E6.80.60.450.0 |
