Série E6.29

energetický řetěz série E6.29
POPTAT / ODESLAT DOTAZ
Ke stažení

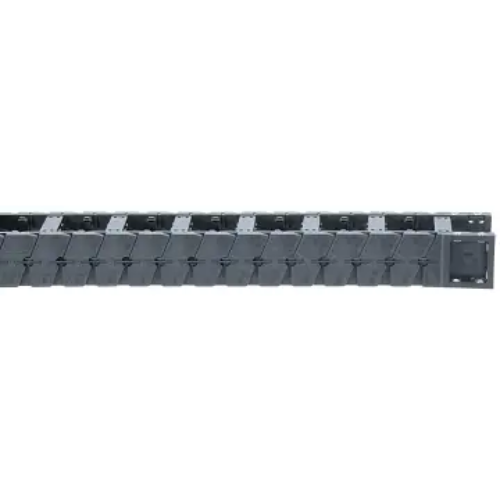

Energetický řetěz e-chain® série E6.29

  1. Žádná připojení čepy a otvory, prakticky žádný otěr
  2. Malá rozteč pro hladký, tichý provoz
  3. Rozsáhlý kluzný povrch
  4. Díky modulární konstrukci lze zkrátit nebo prodloužit dle potřeby
  5. Velká vnitřní výška
  6. Vnitřní doraz
  7. Koncovky KMA s "všestrannou" možností upevnění (odlehčení je možné díky samostatným třmínkovým plátkům řetězu)
  8. Dělicí příčka odlehčení tahu E6.29.02.Z pro použití na prvním a posledním článku řetězu

Certifikáty a normy: cleanroom

Serie_E6.29 Vnitřní šířky Bi: 30 až 120 mm
Poloměry ohybu R: 55 až 150 mm
Rozteč: 22 mm na článek = 46 článků / m
série E6.29 Diagramm Samonosný pojezd
Závislost samonosných pojezdů na dodatečném zatížení.
Osa X: samonosný pojezd v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

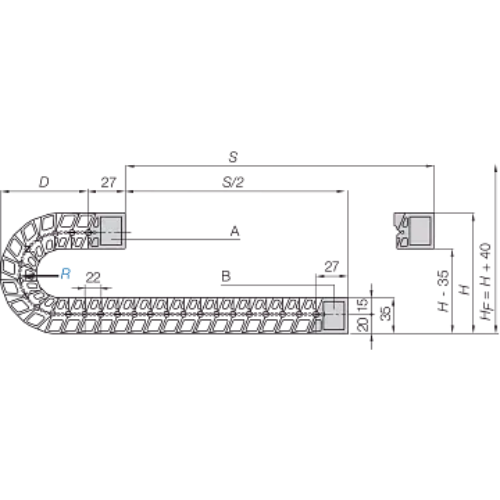

série E6.29 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 22 mm
Články na m: 46
Pojezd: S
Délka řetězu = S/2 + K

Rozměrová řada řetězu E6.29

Obj. číslo Bi [mm] Ba [mm] R [mm] poloměr ohybu
E6.29.030.R.0
 30 46 055
 075 100 150
E6.29.040.R.0
 40 56 055
 075
 100
 150
E6.29.050.R.0
 50 66 055
 075
 100
 150
E6.29.060.R.0
 60 76 055
 075
 100
 150
E6.29.070.R.0
 70 86 055
 075
 100
 150
E6.29.080.R.0
 80 96 055
 075
 100
 150
E6.29.090.R.0
 90 106 055
 075
 100
 150
E6.29.100.R.0
 100 116 055
 075
 100
 150
E6.29.110.R.0
 110 126 055
 075
 100
 150
E6.29.120.R.0
 120 136 055
 075
 100
 150
E6.29.140.R.0
 140 156 055
 075
 100
 150
R 055 075 100 150
D 180 220 270 370
H 108 128 153 203
K 220 280 360 520
Kdy použít: Kdy zvolit jiný:
  • Vyžadujete extrémně tichý řetěz s nízkými vibracemi a vnitřní výškou 29 mm
  • Pro velmi vysoké rychlosti a zrychlení
  • Vnitřní šířka až 140 mm
  • Pro samonosné pojezdy až do 1,75 m a plnicí hmotnosti až do 3,6 kg/m
  • Pro vysoké tlačné a tažné síly
  • Pro malé poloměry ohybu
  • Pro minimální otěr, např. v čistých prostorech
Koncovky

Koncovka
  • Šroubové spojení mimo průřez řetězu
  • Doporučeno pro nepodepřené aplikace (kluzné aplikace po konzultaci)
  • Pro zúžené montážní prostory
  • Univerzální montáž s "všestrannou" možností upevnění
🔑 Objednací klíč
E6.29.0.055.0
E6.29.0.075.0
E6.29.0.100.0
E6.29.0.150.0
E6.29.030.055.0
E6.29.030.075.0
E6.29.030.100.0
E6.29.030.150.0
E6.29.040.055.0
E6.29.040.055.0.I
E6.29.040.075.0
E6.29.040.100.0
E6.29.040.150.0
E6.29.050.055.0
E6.29.050.055.0.I
E6.29.050.075.0
E6.29.050.100.0
E6.29.050.150.0
E6.29.060.055.0
E6.29.060.075.0
E6.29.060.100.0
E6.29.060.150.0
E6.29.070.055.0
E6.29.070.075.0
E6.29.070.100.0
E6.29.070.150.0
E6.29.080.055.0
E6.29.080.075.0
E6.29.080.100.0
E6.29.080.150.0
E6.29.090.055.0
E6.29.090.075.0
E6.29.090.100.0
E6.29.090.150.0
E6.29.100.055.0
E6.29.100.075.0
E6.29.100.100.0
E6.29.100.150.0
E6.29.110.055.0
E6.29.110.075.0
E6.29.110.100.0
E6.29.110.150.0
E6.29.120.055.0
E6.29.120.075.0
E6.29.120.100.0
E6.29.120.150.0
E6.29.140.055.0
E6.29.140.075.0
E6.29.140.100.0
E6.29.140.150.0
