Série E6.40

energetický řetěz série E6.40
POPTAT / ODESLAT DOTAZ
Ke stažení

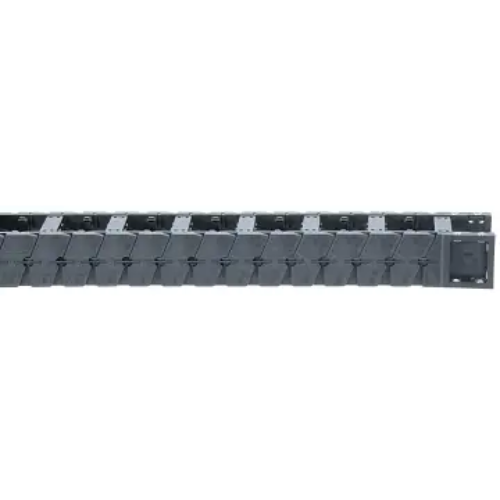

Energetický řetěz e-chain® série E6.40

  1. Bez spojení s kolíky a otvory
  2. Malá rozteč pro hladký, tichý provoz
  3. Rozsáhlé kluzné povrchy
  4. Vnitřní dorazový systém
  5. Koncovky KMA s "všestrannou" možností upevnění odlehčení je možné díky samostatným třmínkovým plátkům řetězu
  6. Díky modulární konstrukci lze zkrátit nebo prodloužit dle potřeby
  7. Varianta s integrovaným C-profilem nebo bez něj
  8. Dělicí příčka odlehčení tahu

Certifikáty a normy: cleanroom

Serie_E6.40 Vnitřní šířky Bi: 40 až 300 mm
Poloměry ohybu R: 63 až 200 mm
Rozteč: 27,8 mm na článek = 36 článků / m
série E6.40 Diagramm Samonosný pojezd
Závislost samonosného pojezdu na dodatečném zatížení.
Osa X: samonosný pojezd v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

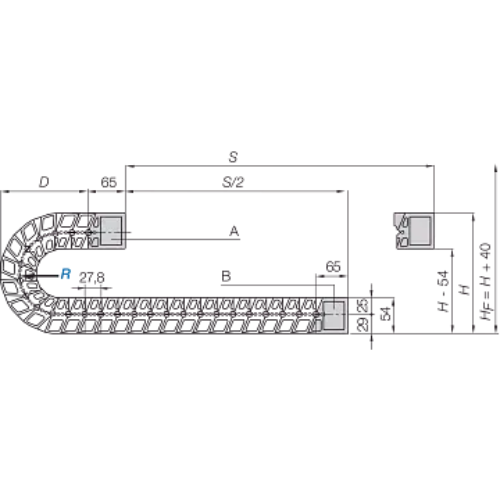

série E6.40 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 27,8 mm
Články na m: 36
Pojezd: S
Délka řetězu = S/2 + K

Rozměrová řada řetězu E6.40

Obj. číslo Bi [mm] Ba [mm] R [mm] poloměr ohybu
E6.40.040.R.0
 40 60 063 075 100 125 150 200
E6.40.050.R.0
 50 70 063
 075
 100
 125
 150
 200
E6.40.052.R.0
 52 72 063
 075
 100
 125
 150
 200
E6.40.062.R.0
 62 82 063
 075
 100
 125
 150
 200
E6.40.070.R.0
 70 90 063
 075
 100
 125
 150
 200
E6.40.075.R.0
 75 95 063
 075
 100
 125
 150
 200
E6.40.087.R.0
 87 107 063
 075
 100
 125
 150
 200
E6.40.100.R.0
 100 120 063
 075
 100
 125
 150
 200
E6.40.125.R.0
 125 145 063
 075
 100
 125
 150
 200
E6.40.150.R.0
 150 170 063
 075
 100
 125
 150
 200
E6.40.175.R.0
 175 195 063
 075
 100
 125
 150
 200
E6.40.200.R.0
 200 220 063
 075
 100
 125
 150
 200
E6.40.225.R.0
 225 245 063
 075
 100
 125
 150
 200
E6.40.250.R.0
 250 270 063
 075
 100
 125
 150
 200
E6.40.275.R.0
 275 295 063
 075
 100
 125
 150
 200
E6.40.300.R.0
 300 320 063
 075
 100
 125
 150
 200
R 063 075 100 125 150 200
H 224 248 298 348 398 498
D 13 146 171 196 221 271
K 255 295 370 450 530 685
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován extrémně tichý řetěz s nízkými vibracemi a vnitřní výškou 40 mm
  • Pro velmi vysoké rychlosti a zrychlení
  • Vnitřní šířka až 300 mm
  • Pro samonosné délky až do 2,75 m a plnicí hmotnosti do 11 kg/m
  • Pro vysoké tlačné a tažné síly
  • Pro malé poloměry ohybu
  • Pro minimální otěr, např. v čistých prostorech
Koncovky

Koncovka
  • Varianta - integrované odlehčení s C-profilem se svorkami Chainfix nebo hřebeny
  • C-profil lze namontovat ve vnitřním nebo vnějším poloměru energetického řetězu
  • Možné šroubové spojení mimo průřez řetězu
  • Doporučeno pro nepodepřené a kluzné aplikace
  • Pro zúžené montážní poměry
  • Univerzální montáž se "všestrannou" možností upevnění
🔑 Objednací klíč
E6.40.0.063.0
E6.40.0.075.0
E6.40.0.100.0
E6.40.0.125.0
E6.40.0.150.0
E6.40.0.200.0
E6.40.040.063.0
E6.40.040.075.0
E6.40.040.100.0
E6.40.040.125.0
E6.40.040.150.0
E6.40.040.200.0
E6.40.050.063.0
E6.40.050.075.0
E6.40.050.100.0
E6.40.050.125.0
E6.40.050.150.0
E6.40.050.200.0
E6.40.052.063.0
E6.40.052.075.0
E6.40.052.100.0
E6.40.052.125.0
E6.40.052.150.0
E6.40.052.200.0
E6.40.062.063.0
E6.40.062.075.0
E6.40.062.100.0
E6.40.062.125.0
E6.40.062.150.0
E6.40.062.200.0
E6.40.070.063.0
E6.40.070.075.0
E6.40.070.100.0
E6.40.070.125.0
E6.40.070.150.0
E6.40.070.200.0
E6.40.075.063.0
E6.40.075.075.0
E6.40.075.100.0
E6.40.075.125.0
E6.40.075.150.0
E6.40.075.200.0
E6.40.087.063.0
E6.40.087.075.0
E6.40.087.100.0
E6.40.087.125.0
E6.40.087.150.0
E6.40.087.200.0
E6.40.100.063.0
E6.40.100.075.0
E6.40.100.100.0
E6.40.100.125.0
E6.40.100.150.0
E6.40.100.200.0
E6.40.125.063.0
E6.40.125.075.0
E6.40.125.100.0
E6.40.125.125.0
E6.40.125.150.0
E6.40.125.200.0
E6.40.150.063.0
E6.40.150.075.0
E6.40.150.100.0
E6.40.150.125.0
E6.40.150.150.0
E6.40.150.200.0
E6.40.175.063.0
E6.40.175.075.0
E6.40.175.100.0
E6.40.175.125.0
E6.40.175.150.0
E6.40.175.200.0
E6.40.200.063.0
E6.40.200.075.0
E6.40.200.100.0
E6.40.200.125.0
E6.40.200.150.0
E6.40.200.200.0
E6.40.225.063.0
E6.40.225.075.0
E6.40.225.100.0
E6.40.225.125.0
E6.40.225.150.0
E6.40.225.200.0
E6.40.250.063.0
E6.40.250.075.0
E6.40.250.100.0
E6.40.250.125.0
E6.40.250.150.0
E6.40.250.200.0
E6.40.275.063.0
E6.40.275.075.0
E6.40.275.100.0
E6.40.275.125.0
E6.40.275.150.0
E6.40.275.200.0
E6.40.300.063.0
E6.40.300.075.0
E6.40.300.100.0
E6.40.300.125.0
E6.40.300.150.0
E6.40.300.200.0
