Série E4.32 / H4.32 / R4.32

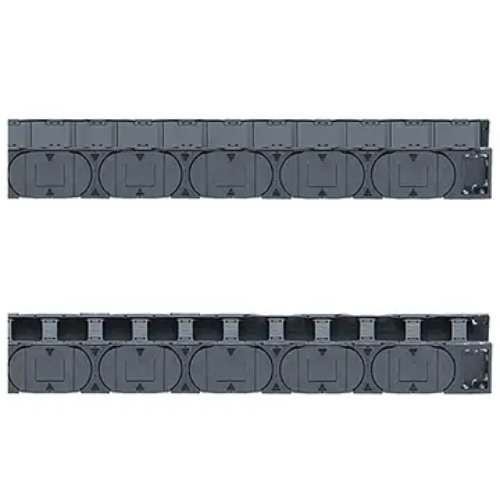

Energetický řetěz e-chain® série E4.32/H4.32
Energetická trubka e-tube série R4.32

E4.32_H4.32_R4.32 igus
  1. Směrová stabilita díky konstrukci vnitřních a vnějších článků
  2. Nízkohlučný provoz díky začleněné "brzdě" v systému radiálních zarážek
  3. Vysoké vyztužení a únosnost při působení smykových sil díky konstrukci na pero a drážku
  4. O 15 % vyšší pevnost v tahu
  5. Příčka k dispozici pro rychlejší montáž/demontáž - 385.X.Q
  6. Příčkový program se širokým spektrem možností
  7. Možná verze NC "bez předpětí" - otáčením vnějších článků bez předělání
  8. Články řetězu vyměnitelné na obou stranách
  9. Kryty na závěsech, otevírané vycvaknutím - E-Tube
  10. Široké, oblé plastové příčky šetřící kabely
  11. Optimalizované kluzné povrchy - dlouhá životnost
  12. Hladký povrch odpuzující nečistoty
  13. Možnost odlehčení napětí s oddělovači odlehčení napětí v upevňovacích objímkách

Certifikáty a normy: RoHS 2 2011_65_EU REACH

E4.32/H4.32 R4.32
Serie_H4.32_Serie_E4.32 Serie R4.32
Vnitřní šířky Bi: 50 až 400 mm
Poloměry ohybu R: 63 až 300 mm
Rozteč: 56 mm na článek = 18 článků / m
Vnitřní šířky Bi: 50 až 400 mm
Poloměry ohybu R: 125 až 300 mm
Rozteč: 56 mm na článek = 18 článků / m
R4.32_H4.32_E4.32 diagram Samonosný pojezd
Závislost samonosný pojezd na dodatečném zatížení.
Osa X: samonosný pojezd v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

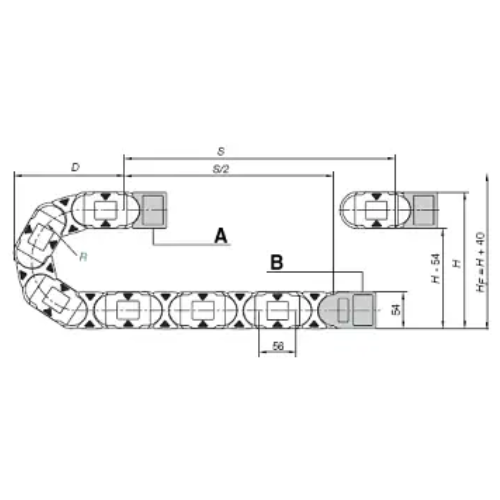

Serie_E4.32_R4.32_H4.32 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 56 mm
Články na m: 18
Pojezd: S
Délka řetězu = S/2 + K
R 063* 075* 100* 125 150 175 200 220 250 300
H 180 204 254 304 354 404 454 494 554 654
D 174 186 211 236 261 286 311 331 361 411
K 310 350 430 505 585 665 745 805 900 1055

*Pouze pro E4.32 a H4.32

Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován robustní řetěz e-chain®/e-tube s vnitřní výškou 32 mm
  • Pokud je požadována vnitřní šířka až 400 mm
  • Pro samonosné délky až do 3,25 m a plnicí hmotnosti až do 15 kg/m
  • Pro délky pojezdu do 200 m
  • Vhodné také pro boční, stojící a závěsné aplikace
  • K dispozici je mnoho modulárních možností a příslušenství
  • Pokud je vyžadována otevírací příčka s funkcí aretace
  • Když je požadován řetěz s mimořádně nízkými vibracemi
    » série E6.35
  • Požadujete vyšší vnitřní výšku při stejných rozměrech
    » série E4.38L
  • Pokud stačí otevření na jedné straně
    » série 2600/2700, 2650/2680
Koncovky
koncovka E4.32 / H4.32 / R4.32
Koncovka, KMA "otočná"
koncovka pojistna E4.32 / H4.32 / R4.32
Koncovka, KMA "pojistná"
koncovka E4.32_H4.32_R4.32 koncovka E4.32_H4.32_R4.32
  • Doporučení pro aplikace bez podpory a kluzné aplikace
  • Možnost s C profilem
  • Korozivzdorné
  • Univerzálně upevnitelné
  • Pro krátké i dlouhé pojezdy
  • Pro úzké montážní prostory
  • Univerzálně upevnitelná
  • Možnost s C profilem
  • Odolné proti korozi
  • Pro extrémní zrychlení
  • Pro zavěšené a stojaté pojezdy
  • Pro tuhá spojení
🔑 Objednací klíč
E4.32.05.000.0
E4.32.05.063.0
E4.32.05.063.0.ESD
E4.32.05.075.0
E4.32.05.075.0.ESD
E4.32.05.100.0
E4.32.05.100.0.ESD
E4.32.05.125.0
E4.32.05.125.0.ESD
E4.32.05.150.0
E4.32.05.175.0
E4.32.05.200.0
E4.32.05.200.0.ESD
E4.32.05.220.0
E4.32.05.250.0
E4.32.05.250.0.ESD
E4.32.05.300.0
E4.32.05TUB.200.0
E4.32.05TUBL.200.0
E4.32.06.063.0
E4.32.06.063.0.ESD
E4.32.06.075.0
E4.32.06.075.0.ESD
E4.32.06.100.0
E4.32.06.100.0.ESD
E4.32.06.125.0
E4.32.06.125.0.ESD
E4.32.06.150.0
E4.32.06.175.0
E4.32.06.200.0
E4.32.06.200.0.ESD
E4.32.06.220.0
E4.32.06.250.0
E4.32.06.250.0.ESD
E4.32.06.300.0
E4.32.06TUBR.150.0
E4.32.07.063.0
E4.32.07.063.0.ESD
E4.32.07.075.0
E4.32.07.075.0.ESD
E4.32.07.100.0
E4.32.07.100.0.ESD
E4.32.07.125.0
E4.32.07.125.0.ESD
E4.32.07.150.0
E4.32.07.175.0
E4.32.07.200.0
E4.32.07.200.0.ESD
E4.32.07.220.0
E4.32.07.250.0
E4.32.07.250.0.ESD
E4.32.07.300.0
E4.32.087.063.0
E4.32.087.063.0.ESD
E4.32.087.075.0
E4.32.087.075.0.ESD
E4.32.087.100.0
E4.32.087.100.0.ESD
E4.32.087.125.0
E4.32.087.125.0.ESD
E4.32.087.150.0
E4.32.087.175.0
E4.32.087.200.0
E4.32.087.200.0.ESD
E4.32.087.220.0
E4.32.087.250.0
E4.32.087.250.0.ESD
E4.32.087.300.0
E4.32.087TUBR.075.0
E4.32.097.063.0
E4.32.097.075.0
E4.32.097.100.0
E4.32.097.125.0
E4.32.097.150.0
E4.32.097.175.0
E4.32.097.200.0
E4.32.097.220.0
E4.32.097.250.0
E4.32.097.300.0
E4.32.10.063.0
E4.32.10.063.0.ESD
E4.32.10.075.0
E4.32.10.075.0.ESD
E4.32.10.100.0
E4.32.10.100.0.ESD
E4.32.10.100.0.V
E4.32.10.125.0
E4.32.10.125.0.ESD
E4.32.10.150.0
E4.32.10.175.0
E4.32.10.200.0
E4.32.10.200.0.ESD
E4.32.10.220.0
E4.32.10.250.0
E4.32.10.250.0.ESD
E4.32.10.300.0
E4.32.10GSC.150.0
E4.32.10Q.075.0
E4.32.10Q.100.0
E4.32.10QE.100.0
E4.32.10QE.125.0
E4.32.10QE.150.0
E4.32.10QZ.150.0
E4.32.10TUB.100.0
E4.32.10TUB.200.0
E4.32.10TUBR.100.0
E4.32.11.063.0
E4.32.11.075.0
E4.32.11.100.0
E4.32.11.125.0
E4.32.11.150.0
E4.32.11.175.0
E4.32.11.200.0
E4.32.11.220.0
E4.32.11.250.0
E4.32.11.300.0
E4.32.112.063.0
E4.32.112.075.0
E4.32.112.100.0
E4.32.112.125.0
E4.32.112.150.0
E4.32.112.175.0
E4.32.112.200.0
E4.32.112.220.0
E4.32.112.250.0
E4.32.112.300.0
E4.32.12.063.0
E4.32.12.075.0
E4.32.12.100.0
E4.32.12.125.0
E4.32.12.150.0
E4.32.12.175.0
E4.32.12.200.0
E4.32.12.220.0
E4.32.12.250.0
E4.32.12.300.0
E4.32.12QE.075.0
E4.32.12QZ.125.0
E4.32.137.000.0
E4.32.137.063.0
E4.32.137.075.0
E4.32.137.100.0
E4.32.137.125.0
E4.32.137.150.0
E4.32.137.175.0
E4.32.137.200.0
E4.32.137.220.0
E4.32.137.250.0
E4.32.137.300.0
E4.32.15.000.0
E4.32.15.063.0
E4.32.15.063.0.ESD
E4.32.15.075.0
E4.32.15.075.0.ESD
E4.32.15.100.0
E4.32.15.100.0.ESD
E4.32.15.125.0
E4.32.15.125.0.ESD
E4.32.15.150.0
E4.32.15.175.0
E4.32.15.200.0
E4.32.15.200.0.ESD
E4.32.15.220.0
E4.32.15.250.0
E4.32.15.250.0.ESD
E4.32.15.300.0
E4.32.15Q.100.0
E4.32.15Q.150.0
E4.32.15QZ.075.0
E4.32.15QZ.100.0
E4.32.15TUBR.200.0
E4.32.162.063.0
E4.32.162.075.0
E4.32.162.100.0
E4.32.162.125.0
E4.32.162.150.0
E4.32.162.175.0
E4.32.162.200.0
E4.32.162.220.0
E4.32.162.250.0
E4.32.162.300.0
E4.32.17.063.0
E4.32.17.075.0
E4.32.17.100.0
E4.32.17.125.0
E4.32.17.150.0
E4.32.17.175.0
E4.32.17.200.0
E4.32.17.220.0
E4.32.17.250.0
E4.32.17.300.0
E4.32.17QE.100.0
E4.32.17QE.150.0
E4.32.17TUBL.200.0
E4.32.18.063.0
E4.32.18.063.0.ESD
E4.32.18.075.0
E4.32.18.075.0.ESD
E4.32.18.100.0
E4.32.18.100.0.ESD
E4.32.18.125.0
E4.32.18.125.0.ESD
E4.32.18.150.0
E4.32.18.175.0
E4.32.18.200.0
E4.32.18.200.0.ESD
E4.32.18.220.0
E4.32.18.250.0
E4.32.18.250.0.ESD
E4.32.18.300.0
E4.32.187.063.0
E4.32.187.075.0
E4.32.187.100.0
E4.32.187.125.0
E4.32.187.150.0
E4.32.187.175.0
E4.32.187.200.0
E4.32.187.220.0
E4.32.187.250.0
E4.32.187.300.0
E4.32.187Q.100.0
E4.32.18Q.100.0
E4.32.18Q.150.0
E4.32.18Q.200.0
E4.32.18QE.100.0
E4.32.18QE.150.0
E4.32.18QE.200.0
E4.32.18QZ.100.0
E4.32.18QZ.150.0
E4.32.18QZ.200.0
E4.32.20.063.0
E4.32.20.063.0.ESD
E4.32.20.075.0
E4.32.20.075.0.ESD
E4.32.20.100.0
E4.32.20.100.0.ESD
E4.32.20.125.0
E4.32.20.125.0.ESD
E4.32.20.150.0
E4.32.20.175.0
E4.32.20.200.0
E4.32.20.200.0.ESD
E4.32.20.220.0
E4.32.20.250.0
E4.32.20.250.0.ESD
E4.32.20.300.0
E4.32.20Q.075.0
E4.32.20Q.100.0
E4.32.20Q.175.0
E4.32.20QE.175.0
E4.32.20QZ.150.0
E4.32.20QZ.175.0
E4.32.20QZ.200.0
E4.32.212.063.0
E4.32.212.075.0
E4.32.212.100.0
E4.32.212.125.0
E4.32.212.150.0
E4.32.212.175.0
E4.32.212.200.0
E4.32.212.220.0
E4.32.212.250.0
E4.32.212.300.0
E4.32.23.063.0
E4.32.23.075.0
E4.32.23.100.0
E4.32.23.125.0
E4.32.23.150.0
E4.32.23.175.0
E4.32.23.200.0
E4.32.23.220.0
E4.32.23.250.0
E4.32.23.300.0
E4.32.237.063.0
E4.32.237.075.0
E4.32.237.100.0
E4.32.237.125.0
E4.32.237.150.0
E4.32.237.175.0
E4.32.237.200.0
E4.32.237.220.0
E4.32.237.250.0
E4.32.237.300.0
E4.32.25.063.0
E4.32.25.075.0
E4.32.25.100.0
E4.32.25.125.0
E4.32.25.150.0
E4.32.25.175.0
E4.32.25.200.0
E4.32.25.220.0
E4.32.25.250.0
E4.32.25.300.0
E4.32.25QZ.150.0
E4.32.25QZ.250.0
E4.32.25TUBR.150.0
E4.32.262.063.0
E4.32.262.075.0
E4.32.262.100.0
E4.32.262.125.0
E4.32.262.150.0
E4.32.262.175.0
E4.32.262.200.0
E4.32.262.220.0
E4.32.262.250.0
E4.32.262.300.0
E4.32.28.063.0
E4.32.28.075.0
E4.32.28.100.0
E4.32.28.125.0
E4.32.28.150.0
E4.32.28.175.0
E4.32.28.200.0
E4.32.28.220.0
E4.32.28.250.0
E4.32.28.300.0
E4.32.28QZ.175.0
E4.32.29.063.0
E4.32.29.075.0
E4.32.29.100.0
E4.32.29.125.0
E4.32.29.150.0
E4.32.29.175.0
E4.32.29.200.0
E4.32.29.220.0
E4.32.29.250.0
E4.32.29.300.0
E4.32.30.063.0
E4.32.30.075.0
E4.32.30.100.0
E4.32.30.125.0
E4.32.30.150.0
E4.32.30.175.0
E4.32.30.200.0
E4.32.30.220.0
E4.32.30.250.0
E4.32.30.300.0
E4.32.312.063.0
E4.32.312.075.0
E4.32.312.100.0
E4.32.312.125.0
E4.32.312.150.0
E4.32.312.175.0
E4.32.312.200.0
E4.32.312.220.0
E4.32.312.250.0
E4.32.312.300.0
E4.32.312QZ.175.0
E4.32.325.063.0
E4.32.325.075.0
E4.32.325.100.0
E4.32.325.125.0
E4.32.325.150.0
E4.32.325.175.0
E4.32.325.200.0
E4.32.325.220.0
E4.32.325.250.0
E4.32.325.300.0
E4.32.325Q.175.0
E4.32.325QZ.250.0
E4.32.337.063.0
E4.32.337.075.0
E4.32.337.100.0
E4.32.337.125.0
E4.32.337.150.0
E4.32.337.175.0
E4.32.337.200.0
E4.32.337.220.0
E4.32.337.250.0
E4.32.337.300.0
E4.32.350.063.0
E4.32.350.075.0
E4.32.350.100.0
E4.32.350.125.0
E4.32.350.150.0
E4.32.350.175.0
E4.32.350.200.0
E4.32.350.220.0
E4.32.350.250.0
E4.32.350.300.0
E4.32.362.063.0
E4.32.362.075.0
E4.32.362.100.0
E4.32.362.125.0
E4.32.362.150.0
E4.32.362.175.0
E4.32.362.200.0
E4.32.362.220.0
E4.32.362.250.0
E4.32.362.300.0
E4.32.375.063.0
E4.32.375.075.0
E4.32.375.100.0
E4.32.375.125.0
E4.32.375.150.0
E4.32.375.175.0
E4.32.375.200.0
E4.32.375.220.0
E4.32.375.250.0
E4.32.375.300.0
E4.32.387.063.0
E4.32.387.075.0
E4.32.387.100.0
E4.32.387.125.0
E4.32.387.150.0
E4.32.387.175.0
E4.32.387.200.0
E4.32.387.220.0
E4.32.387.250.0
E4.32.387.300.0
E4.32.400.063.0
E4.32.400.075.0
E4.32.400.100.0
E4.32.400.125.0
E4.32.400.150.0
E4.32.400.175.0
E4.32.400.200.0
E4.32.400.220.0
E4.32.400.250.0
E4.32.400.300.0
🔑 Objednací klíč
H4.32.05.063.0
H4.32.05.075.0
H4.32.05.100.0
H4.32.05.125.0
H4.32.05.150.0
H4.32.05.175.0
H4.32.05.200.0
H4.32.05.220.0
H4.32.05.250.0
H4.32.05.300.0
H4.32.06.063.0
H4.32.06.075.0
H4.32.06.100.0
H4.32.06.125.0
H4.32.06.150.0
H4.32.06.175.0
H4.32.06.200.0
H4.32.06.220.0
H4.32.06.250.0
H4.32.06.300.0
H4.32.07.063.0
H4.32.07.075.0
H4.32.07.100.0
H4.32.07.125.0
H4.32.07.150.0
H4.32.07.175.0
H4.32.07.200.0
H4.32.07.220.0
H4.32.07.250.0
H4.32.07.300.0
H4.32.087.063.0
H4.32.087.075.0
H4.32.087.100.0
H4.32.087.125.0
H4.32.087.150.0
H4.32.087.175.0
H4.32.087.200.0
H4.32.087.220.0
H4.32.087.250.0
H4.32.087.300.0
H4.32.097.063.0
H4.32.097.075.0
H4.32.097.100.0
H4.32.097.125.0
H4.32.097.150.0
H4.32.097.175.0
H4.32.097.200.0
H4.32.097.220.0
H4.32.097.250.0
H4.32.097.300.0
H4.32.10.063.0
H4.32.10.075.0
H4.32.10.100.0
H4.32.10.125.0
H4.32.10.150.0
H4.32.10.175.0
H4.32.10.200.0
H4.32.10.220.0
H4.32.10.250.0
H4.32.10.300.0
H4.32.11.063.0
H4.32.11.075.0
H4.32.11.100.0
H4.32.11.125.0
H4.32.11.150.0
H4.32.11.175.0
H4.32.11.200.0
H4.32.11.220.0
H4.32.11.250.0
H4.32.11.300.0
H4.32.112.063.0
H4.32.112.075.0
H4.32.112.100.0
H4.32.112.125.0
H4.32.112.150.0
H4.32.112.175.0
H4.32.112.200.0
H4.32.112.220.0
H4.32.112.250.0
H4.32.112.300.0
H4.32.12.063.0
H4.32.12.075.0
H4.32.12.100.0
H4.32.12.125.0
H4.32.12.150.0
H4.32.12.175.0
H4.32.12.200.0
H4.32.12.220.0
H4.32.12.250.0
H4.32.12.300.0
H4.32.137.063.0
H4.32.137.075.0
H4.32.137.100.0
H4.32.137.125.0
H4.32.137.150.0
H4.32.137.175.0
H4.32.137.200.0
H4.32.137.220.0
H4.32.137.250.0
H4.32.137.300.0
H4.32.15.063.0
H4.32.15.075.0
H4.32.15.100.0
H4.32.15.125.0
H4.32.15.150.0
H4.32.15.175.0
H4.32.15.200.0
H4.32.15.220.0
H4.32.15.250.0
H4.32.15.300.0
H4.32.162.063.0
H4.32.162.075.0
H4.32.162.100.0
H4.32.162.125.0
H4.32.162.150.0
H4.32.162.175.0
H4.32.162.200.0
H4.32.162.220.0
H4.32.162.250.0
H4.32.162.300.0
H4.32.17.063.0
H4.32.17.075.0
H4.32.17.100.0
H4.32.17.125.0
H4.32.17.150.0
H4.32.17.175.0
H4.32.17.200.0
H4.32.17.220.0
H4.32.17.250.0
H4.32.17.300.0
H4.32.18.063.0
H4.32.18.075.0
H4.32.18.100.0
H4.32.18.125.0
H4.32.18.150.0
H4.32.18.175.0
H4.32.18.200.0
H4.32.18.220.0
H4.32.18.250.0
H4.32.18.300.0
H4.32.187.063.0
H4.32.187.075.0
H4.32.187.100.0
H4.32.187.125.0
H4.32.187.150.0
H4.32.187.175.0
H4.32.187.200.0
H4.32.187.220.0
H4.32.187.250.0
H4.32.187.300.0
H4.32.20.063.0
H4.32.20.075.0
H4.32.20.100.0
H4.32.20.125.0
H4.32.20.150.0
H4.32.20.175.0
H4.32.20.200.0
H4.32.20.220.0
H4.32.20.250.0
H4.32.20.300.0
H4.32.212.063.0
H4.32.212.075.0
H4.32.212.100.0
H4.32.212.125.0
H4.32.212.150.0
H4.32.212.175.0
H4.32.212.200.0
H4.32.212.220.0
H4.32.212.250.0
H4.32.212.300.0
H4.32.23.063.0
H4.32.23.075.0
H4.32.23.100.0
H4.32.23.125.0
H4.32.23.150.0
H4.32.23.175.0
H4.32.23.200.0
H4.32.23.220.0
H4.32.23.250.0
H4.32.23.300.0
H4.32.237.063.0
H4.32.237.075.0
H4.32.237.100.0
H4.32.237.125.0
H4.32.237.150.0
H4.32.237.175.0
H4.32.237.200.0
H4.32.237.220.0
H4.32.237.250.0
H4.32.237.300.0
H4.32.25.063.0
H4.32.25.075.0
H4.32.25.100.0
H4.32.25.125.0
H4.32.25.150.0
H4.32.25.175.0
H4.32.25.200.0
H4.32.25.220.0
H4.32.25.250.0
H4.32.25.300.0
H4.32.262.063.0
H4.32.262.075.0
H4.32.262.100.0
H4.32.262.125.0
H4.32.262.150.0
H4.32.262.175.0
H4.32.262.200.0
H4.32.262.220.0
H4.32.262.250.0
H4.32.262.300.0
H4.32.28.063.0
H4.32.28.075.0
H4.32.28.100.0
H4.32.28.125.0
H4.32.28.150.0
H4.32.28.175.0
H4.32.28.200.0
H4.32.28.220.0
H4.32.28.250.0
H4.32.28.300.0
H4.32.29.063.0
H4.32.29.075.0
H4.32.29.100.0
H4.32.29.125.0
H4.32.29.150.0
H4.32.29.175.0
H4.32.29.200.0
H4.32.29.220.0
H4.32.29.250.0
H4.32.29.300.0
H4.32.30.063.0
H4.32.30.075.0
H4.32.30.100.0
H4.32.30.125.0
H4.32.30.150.0
H4.32.30.175.0
H4.32.30.200.0
H4.32.30.220.0
H4.32.30.250.0
H4.32.30.300.0
H4.32.312.063.0
H4.32.312.075.0
H4.32.312.100.0
H4.32.312.125.0
H4.32.312.150.0
H4.32.312.175.0
H4.32.312.200.0
H4.32.312.220.0
H4.32.312.250.0
H4.32.312.300.0
H4.32.325.063.0
H4.32.325.075.0
H4.32.325.100.0
H4.32.325.125.0
H4.32.325.150.0
H4.32.325.175.0
H4.32.325.200.0
H4.32.325.220.0
H4.32.325.250.0
H4.32.325.300.0
H4.32.337.063.0
H4.32.337.075.0
H4.32.337.100.0
H4.32.337.125.0
H4.32.337.150.0
H4.32.337.175.0
H4.32.337.200.0
H4.32.337.220.0
H4.32.337.250.0
H4.32.337.300.0
H4.32.350.063.0
H4.32.350.075.0
H4.32.350.100.0
H4.32.350.125.0
H4.32.350.150.0
H4.32.350.175.0
H4.32.350.200.0
H4.32.350.220.0
H4.32.350.250.0
H4.32.350.300.0
H4.32.362.063.0
H4.32.362.075.0
H4.32.362.100.0
H4.32.362.125.0
H4.32.362.150.0
H4.32.362.175.0
H4.32.362.200.0
H4.32.362.220.0
H4.32.362.250.0
H4.32.362.300.0
H4.32.375.063.0
H4.32.375.075.0
H4.32.375.100.0
H4.32.375.125.0
H4.32.375.150.0
H4.32.375.175.0
H4.32.375.200.0
H4.32.375.220.0
H4.32.375.250.0
H4.32.375.300.0
H4.32.387.063.0
H4.32.387.075.0
H4.32.387.100.0
H4.32.387.125.0
H4.32.387.150.0
H4.32.387.175.0
H4.32.387.200.0
H4.32.387.220.0
H4.32.387.250.0
H4.32.387.300.0
H4.32.400.063.0
H4.32.400.075.0
H4.32.400.100.0
H4.32.400.125.0
H4.32.400.150.0
H4.32.400.175.0
H4.32.400.200.0
H4.32.400.220.0
H4.32.400.250.0
H4.32.400.300.0
🔑 Objednací klíč
R4.32.05.100.0
R4.32.05.125.0
R4.32.05.150.0
R4.32.05.175.0
R4.32.05.200.0
R4.32.05.220.0
R4.32.05.250.0
R4.32.05.300.0
R4.32.07.100.0
R4.32.07.125.0
R4.32.07.150.0
R4.32.07.175.0
R4.32.07.200.0
R4.32.07.220.0
R4.32.07.250.0
R4.32.07.300.0
R4.32.10.100.0
R4.32.10.125.0
R4.32.10.150.0
R4.32.10.175.0
R4.32.10.200.0
R4.32.10.220.0
R4.32.10.250.0
R4.32.10.300.0
R4.32.11.100.0
R4.32.11.125.0
R4.32.11.150.0
R4.32.11.175.0
R4.32.11.200.0
R4.32.11.220.0
R4.32.11.250.0
R4.32.11.300.0
R4.32.12.100.0
R4.32.12.125.0
R4.32.12.150.0
R4.32.12.175.0
R4.32.12.200.0
R4.32.12.220.0
R4.32.12.250.0
R4.32.12.300.0
R4.32.15.125.0
R4.32.15.150.0
R4.32.15.175.0
R4.32.15.200.0
R4.32.15.220.0
R4.32.15.250.0
R4.32.15.300.0
R4.32.17.125.0
R4.32.17.150.0
R4.32.17.175.0
R4.32.17.200.0
R4.32.17.220.0
R4.32.17.250.0
R4.32.17.300.0
R4.32.20.100.0
R4.32.20.125.0
R4.32.20.150.0
R4.32.20.175.0
R4.32.20.200.0
R4.32.20.220.0
R4.32.20.250.0
R4.32.20.300.0
R4.32.25.125.0
R4.32.25.150.0
R4.32.25.175.0
R4.32.25.200.0
R4.32.25.220.0
R4.32.25.250.0
R4.32.25.300.0
R4.32.30.125.0
R4.32.30.150.0
R4.32.30.175.0
R4.32.30.200.0
R4.32.30.220.0
R4.32.30.250.0
R4.32.30.300.0

Rozměrová řada

Rozměrová řada pro E4.32, H4.32, R4.32

Obj. číslo Bi [mm] Ba [mm]
E4.32/H4.32/R4.32.05.R.0 50 73
E4.32/H4.32.06.R.0 68 91
E4.32/H4.32/R4.32.07.R.0 75 98
E4.32/H4.32.087.R.0 87 110
E4.32/H4.32/R4.32.10.R.0 100 123
E4.32/H4.32/R4.32.11.R.0 108 131
E4.32/H4.32.112.R.0 112 136
E4.32/H4.32/R4.32.12.R.0 125 148
E4.32/H4.32.137.R.0 137 161
E4.32/H4.32/R4.32.15.R.0 150 173
E4.32/H4.32.162.R.0 162 186
E4.32/H4.32/R4.32.17.R.0 168 191
E4.32/H4.32.18.R.0 175 198
E4.32/H4.32.187.R.0 187 211
E4.32/H4.32/R4.32.20.R.0 200 223
E4.32/H4.32.212.R.0 212 236
E4.32/H4.32.23.R.0 225 248
E4.32/H4.32.237.R.0 237 261
E4.32/H4.32/R4.32.25.R.0 250 273
E4.32/H4.32.262.R.0 262 286
E4.32/H4.32.28.R.0 280 298
E4.32/H4.32.29.R.0 290 311
E4.32/H4.32/R4.32.30.R.0 300 323
E4.32/H4.32.312.R.0 312 336
E4.32/H4.32.325.R.0 325 348
E4.32/H4.32.337.R.0 337 361
E4.32/H4.32.350.R.0 350 373
E4.32/H4.32.362.R.0 362 386
E4.32/H4.32.375.R.0 375 398
E4.32/H4.32.387.R.0 387 411
E4.32/H4.32.400.R.0 400 423
