Série E4.28 / R4.28

energetický řetěz_trubka série E4.28_R4.28
POPTAT / ODESLAT DOTAZ
Ke stažení

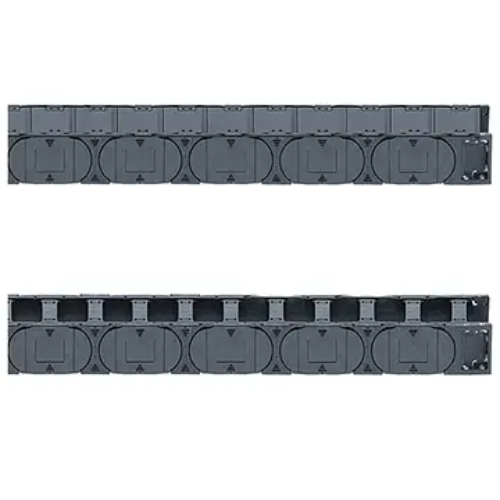

Energetický řetěz e-chain® série E4.28
Energetická trubka e-tube série R4.28

  1. Směrová stabilita díky konstrukci vnitřních a vnějších článků
  2. Nízkohlučný provoz díky začleněné "brzdě" v systému radiálních zarážek
  3. Vysoké vyztužení a únosnost při působení smykových sil díky konstrukci na pero a drážku
  4. O 15 % vyšší pevnost v tahu
  5. Příčkový program se širokým spektrem možností
  6. Možná verze NC „bez předpětí" - otáčením vnějších článků bez předělání
  7. Články řetězu vyměnitelné na obou stranách
  8. Kryty na závěsech, otevírané vycvaknutím - E-Tube
  9. Široké, oblé plastové příčky šetřící kabely
  10. Optimalizované kluzné povrchy - dlouhá životnost
Certifikáty a normy: RoHS 2 2011_65_EU REACH
E4.28 R4.28
Serie_E4.28 Serie R4.28
Vnitřní šířky Bi: 40 až 300 mm
Poloměry ohybu R: 55 až 250 mm
Rozteč: 46 mm na článek = 22 článků / m
 Vnitřní šířky Bi: 50 až 300 mm
Poloměry ohybu R: 75 až 250 mm
Rozteč: 46 mm na článek = 22 článků / m
R4.28_E4.28 diagram Samonosný pojezd
Závislost samonosný pojezd na dodatečném zatížení.
Osa X: samonosný pojezd v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

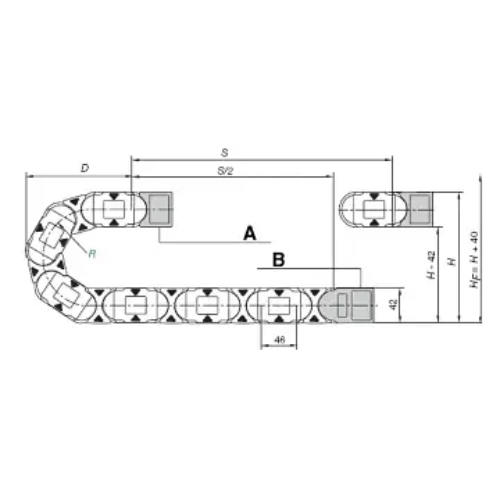

Serie_E4.28_R4.28 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 46 mm
Články na m: 22
Pojezd: S
Délka řetězu = S/2 + K
R 055* 063* 075 100 125 150 175 200 250
H 152 168 192 242 292 342 392 442 542
D 145 153 165 190 215 240 265 290 340
K 265 290 330 410 485 565 645 725 880
*Pouze pro sérii E4.28
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován robustní řetěz e-chain® s vnitřní výškou 28 mm
  • Pokud je požadována vnitřní šířka až 300 mm
  • Pro samonosné délky až do 2,5 m a plnicí hmotnosti do 10 kg/m
  • Pro délky pojezdu do 200 m
  • Vhodné také pro boční, stojící a závěsné aplikace
  • K dispozici je mnoho modulárních možností a příslušenství
  • Když je požadován řetěz s mimořádně nízkými vibracemi
    » série E6.29
  • Když je z ekonomických důvodů požadován řetěz s jednostranným otevíráním vycvaknutím
    » série 2400/2500, 2450/2480
Koncovky

Koncovka, KMA "otočná"
Koncovka, KMA "pojistná"
  • Doporučení pro aplikace bez podpory a kluzné aplikace
  • Univerzálně smontovatelné s možností upevnění "kolem dokola"
  • Šroubová spojení vně příčného profilu energotrubky
  • Pro úzké montážní poloměry
  • Odolné proti korozi
  • Univerzálně upevnitelná
  • Odolné proti korozi
  • Pro extrémní zrychlení
  • Pro zavěšené a stojaté aplikace
  • Pro tuhá spojení
🔑 Objednací klíč
E4.28.040.055.0
E4.28.040.055.0.ESD
E4.28.040.063.0
E4.28.040.063.0.ESD
E4.28.040.075.0
E4.28.040.075.0.ESD
E4.28.040.100.0
E4.28.040.100.0.ESD
E4.28.040.125.0
E4.28.040.125.0.ESD
E4.28.040.150.0
E4.28.040.175.0
E4.28.040.200.0
E4.28.040.250.0
E4.28.050.055.0
E4.28.050.055.0.ESD
E4.28.050.063.0
E4.28.050.063.0.ESD
E4.28.050.075.0
E4.28.050.075.0.ESD
E4.28.050.100.0
E4.28.050.100.0.ESD
E4.28.050.125.0
E4.28.050.125.0.ESD
E4.28.050.150.0
E4.28.050.175.0
E4.28.050.200.0
E4.28.050.250.0
E4.28.052.055.0
E4.28.052.063.0
E4.28.052.075.0
E4.28.052.100.0
E4.28.052.125.0
E4.28.052.150.0
E4.28.052.175.0
E4.28.052.200.0
E4.28.052.250.0
E4.28.062.055.0
E4.28.062.055.0.ESD
E4.28.062.063.0
E4.28.062.063.0.ESD
E4.28.062.075.0
E4.28.062.075.0.ESD
E4.28.062.100.0
E4.28.062.100.0.ESD
E4.28.062.125.0
E4.28.062.125.0.ESD
E4.28.062.150.0
E4.28.062.175.0
E4.28.062.200.0
E4.28.062.250.0
E4.28.070.055.0
E4.28.070.055.0.ESD
E4.28.070.063.0
E4.28.070.063.0.ESD
E4.28.070.075.0
E4.28.070.075.0.ESD
E4.28.070.100.0
E4.28.070.100.0.ESD
E4.28.070.125.0
E4.28.070.125.0.ESD
E4.28.070.150.0
E4.28.070.175.0
E4.28.070.200.0
E4.28.070.250.0
E4.28.075.055.0
E4.28.075.055.0.ESD
E4.28.075.063.0
E4.28.075.063.0.ESD
E4.28.075.075.0
E4.28.075.075.0.ESD
E4.28.075.100.0
E4.28.075.100.0.ESD
E4.28.075.125.0
E4.28.075.125.0.ESD
E4.28.075.150.0
E4.28.075.175.0
E4.28.075.200.0
E4.28.075.250.0
E4.28.087.055.0
E4.28.087.055.0.ESD
E4.28.087.063.0
E4.28.087.063.0.ESD
E4.28.087.075.0
E4.28.087.075.0.ESD
E4.28.087.100.0
E4.28.087.100.0.ESD
E4.28.087.125.0
E4.28.087.125.0.ESD
E4.28.087.150.0
E4.28.087.175.0
E4.28.087.200.0
E4.28.087.250.0
E4.28.100.055.0
E4.28.100.055.0.ESD
E4.28.100.063.0
E4.28.100.063.0.ESD
E4.28.100.075.0
E4.28.100.075.0.ESD
E4.28.100.100.0
E4.28.100.100.0.ESD
E4.28.100.125.0
E4.28.100.125.0.ESD
E4.28.100.150.0
E4.28.100.175.0
E4.28.100.200.0
E4.28.100.250.0
E4.28.125.055.0
E4.28.125.055.0.ESD
E4.28.125.063.0
E4.28.125.063.0.ESD
E4.28.125.075.0
E4.28.125.075.0.ESD
E4.28.125.100.0
E4.28.125.100.0.ESD
E4.28.125.125.0
E4.28.125.125.0.ESD
E4.28.125.150.0
E4.28.125.175.0
E4.28.125.200.0
E4.28.125.250.0
E4.28.150.055.0
E4.28.150.063.0
E4.28.150.075.0
E4.28.150.100.0
E4.28.150.125.0
E4.28.150.150.0
E4.28.150.175.0
E4.28.150.200.0
E4.28.150.250.0
E4.28.175.055.0
E4.28.175.063.0
E4.28.175.075.0
E4.28.175.100.0
E4.28.175.125.0
E4.28.175.150.0
E4.28.175.175.0
E4.28.175.200.0
E4.28.175.250.0
E4.28.200.055.0
E4.28.200.063.0
E4.28.200.075.0
E4.28.200.100.0
E4.28.200.125.0
E4.28.200.150.0
E4.28.200.175.0
E4.28.200.200.0
E4.28.200.250.0
E4.28.225.055.0
E4.28.225.063.0
E4.28.225.075.0
E4.28.225.100.0
E4.28.225.125.0
E4.28.225.150.0
E4.28.225.175.0
E4.28.225.200.0
E4.28.225.250.0
E4.28.250.055.0
E4.28.250.063.0
E4.28.250.075.0
E4.28.250.100.0
E4.28.250.125.0
E4.28.250.150.0
E4.28.250.175.0
E4.28.250.200.0
E4.28.250.250.0
E4.28.275.055.0
E4.28.275.063.0
E4.28.275.075.0
E4.28.275.100.0
E4.28.275.125.0
E4.28.275.150.0
E4.28.275.175.0
E4.28.275.200.0
E4.28.275.250.0
E4.28.300.055.0
E4.28.300.063.0
E4.28.300.075.0
E4.28.300.100.0
E4.28.300.125.0
E4.28.300.150.0
E4.28.300.175.0
E4.28.300.200.0
E4.28.300.250.0
🔑 Objednací klíč
R4.28.050.055.0
R4.28.050.075.0
R4.28.050.100.0
R4.28.050.125.0
R4.28.050.150.0
R4.28.050.175.0
R4.28.050.200.0
R4.28.050.250.0
R4.28.075.075.0
R4.28.075.100.0
R4.28.075.125.0
R4.28.075.150.0
R4.28.075.175.0
R4.28.075.200.0
R4.28.075.250.0
R4.28.100.075.0
R4.28.100.100.0
R4.28.100.125.0
R4.28.100.150.0
R4.28.100.175.0
R4.28.100.200.0
R4.28.100.250.0
R4.28.125.075.0
R4.28.125.100.0
R4.28.125.125.0
R4.28.125.150.0
R4.28.125.175.0
R4.28.125.200.0
R4.28.125.250.0
R4.28.150.075.0
R4.28.150.100.0
R4.28.150.125.0
R4.28.150.150.0
R4.28.150.175.0
R4.28.150.200.0
R4.28.150.250.0
R4.28.175.075.0
R4.28.175.100.0
R4.28.175.125.0
R4.28.175.150.0
R4.28.175.175.0
R4.28.175.200.0
R4.28.175.250.0
R4.28.200.075.0
R4.28.200.100.0
R4.28.200.125.0
R4.28.200.150.0
R4.28.200.175.0
R4.28.200.200.0
R4.28.200.250.0
R4.28.225.075.0
R4.28.225.100.0
R4.28.225.125.0
R4.28.225.150.0
R4.28.225.175.0
R4.28.225.200.0
R4.28.225.250.0
R4.28.250.075.0
R4.28.250.100.0
R4.28.250.125.0
R4.28.250.150.0
R4.28.250.175.0
R4.28.250.200.0
R4.28.250.250.0
R4.28.300.075.0
R4.28.300.100.0
R4.28.300.125.0
R4.28.300.150.0
R4.28.300.175.0
R4.28.300.200.0
R4.28.300.250.0

Rozměrová řada

Rozměrová řada pro E4.28 a R4.28
Obj. číslo Bi [mm] Ba [mm]
E4.28.040.R.0 40 60
E4.28/R4.28.050.R.0 50 70
E4.28.062.R.0 62 82
E4.28.070.R.0 70 90
E4.28.075.R.0 75 95
E4.28.087.R.0 87 107
E4.28/R4.28.100.R.0 100 120
E4.28/R4.28.125.R.0 125 145
E4.28/R4.28.150.R.0 150 170
E4.28/R4.28.175.R.0 175 195
E4.28/R4.28.200.R.0 200 220
E4.28/R4.28.225.R.0 225 245
E4.28/R4.28.250.R.0 250 270
E4.28.275.R.0 275 295
E4.28/R4.28.300.R.0 300 320
