Série 840

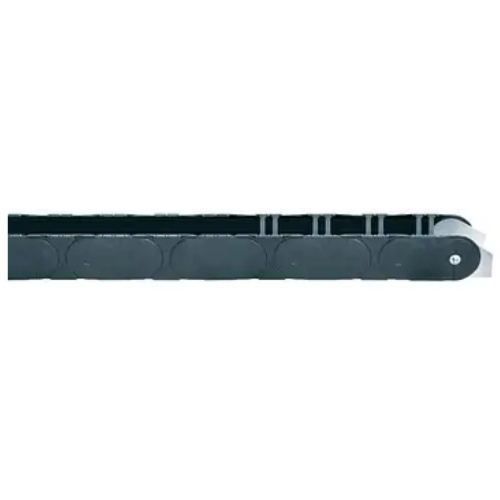

Energetický řetěz e-chain® série 840
Certifikáty a normy:
Vnitřní šířky Bi: 100 až 563 mm Poloměry ohybu R: 325 až 1000 mm Rozteč: 250 mm na článek = 4 článků / m |
|
Samonosný pojezd Závislost samonosný pojezd na dodatečném zatížení Osa X: samonosný pojezd v m: FLB/FLG Osa Y: Dodatečné zatížení v kg/m Menší měřítko: délka pojezdu S v m FLB = Bez podpory s přípustným průhybem FLG = Bez podpory s přímým horním chodem |
|

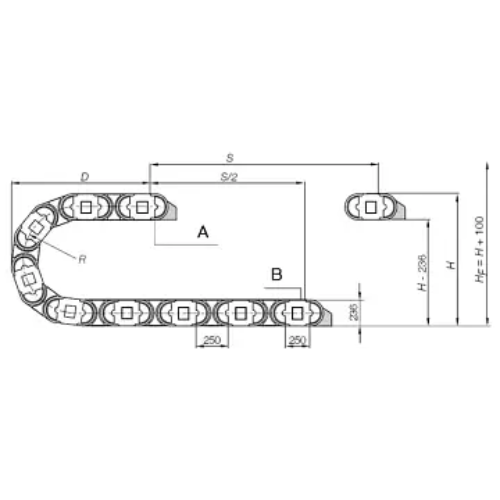

A1 = Pohyblivý konec A2 = Pevný konec Rozteč: 250 mm Články na m: 4 Pojezd: S Délka řetězu = S/2 + K |
R | 325 | 350 | 400 | 450 | 500 | 600 | 750 | 1000 |
H | 886 | 936 | 1036 | 1136 | 1236 | 1436 | 1736 | 2236 |
D | 725 | 750 | 893 | 943 | 993 | 1093 | 1243 | 1493 |
K | 1520 | 1600 | 1760 | 1915 | 2385 | 2385 | 2860 | 3645 |
Kde použít: | Kde zvolit jiný: |
---|---|
|
|
Koncovky |
---|
Koncovka, ocelová |
🔑 Objednací klíč |
840.13.1000.0 |
840.13.325.0 |
840.13.350.0 |
840.13.400.0 |
840.13.450.0 |
840.13.500.0 |
840.13.600.0 |
840.13.750.0 |
840.15.1000.0 |
840.15.325.0 |
840.15.350.0 |
840.15.400.0 |
840.15.450.0 |
840.15.500.0 |
840.15.600.0 |
840.15.750.0 |
840.16.1000.0 |
840.16.325.0 |
840.16.350.0 |
840.16.400.0 |
840.16.450.0 |
840.16.500.0 |
840.16.600.0 |
840.16.750.0 |
840.17.1000.0 |
840.17.325.0 |
840.17.350.0 |
840.17.400.0 |
840.17.450.0 |
840.17.500.0 |
840.17.600.0 |
840.17.750.0 |
840.18.1000.0 |
840.18.325.0 |
840.18.350.0 |
840.18.400.0 |
840.18.450.0 |
840.18.500.0 |
840.18.600.0 |
840.18.750.0 |
840.20.1000.0 |
840.20.325.0 |
840.20.350.0 |
840.20.400.0 |
840.20.450.0 |
840.20.500.0 |
840.20.600.0 |
840.20.750.0 |
840.21.1000.0 |
840.21.325.0 |
840.21.350.0 |
840.21.400.0 |
840.21.450.0 |
840.21.500.0 |
840.21.600.0 |
840.21.750.0 |
840.22.1000.0 |
840.22.325.0 |
840.22.350.0 |
840.22.400.0 |
840.22.450.0 |
840.22.500.0 |
840.22.600.0 |
840.22.750.0 |
840.23.1000.0 |
840.23.325.0 |
840.23.350.0 |
840.23.400.0 |
840.23.450.0 |
840.23.500.0 |
840.23.600.0 |
840.23.750.0 |
840.25.1000.0 |
840.25.325.0 |
840.25.350.0 |
840.25.400.0 |
840.25.450.0 |
840.25.500.0 |
840.25.600.0 |
840.25.750.0 |
840.26.1000.0 |
840.26.325.0 |
840.26.350.0 |
840.26.400.0 |
840.26.450.0 |
840.26.500.0 |
840.26.600.0 |
840.26.750.0 |
840.27.1000.0 |
840.27.325.0 |
840.27.350.0 |
840.27.400.0 |
840.27.450.0 |
840.27.500.0 |
840.27.600.0 |
840.27.750.0 |
840.28.1000.0 |
840.28.325.0 |
840.28.350.0 |
840.28.400.0 |
840.28.450.0 |
840.28.500.0 |
840.28.600.0 |
840.28.750.0 |
840.30.1000.0 |
840.30.325.0 |
840.30.350.0 |
840.30.400.0 |
840.30.450.0 |
840.30.500.0 |
840.30.600.0 |
840.30.750.0 |
840.31.1000.0 |
840.31.325.0 |
840.31.350.0 |
840.31.400.0 |
840.31.450.0 |
840.31.500.0 |
840.31.600.0 |
840.31.750.0 |
840.32.1000.0 |
840.32.325.0 |
840.32.350.0 |
840.32.400.0 |
840.32.450.0 |
840.32.500.0 |
840.32.600.0 |
840.32.750.0 |
840.33.1000.0 |
840.33.325.0 |
840.33.350.0 |
840.33.400.0 |
840.33.450.0 |
840.33.500.0 |
840.33.600.0 |
840.33.750.0 |
840.35.1000.0 |
840.35.325.0 |
840.35.350.0 |
840.35.400.0 |
840.35.450.0 |
840.35.500.0 |
840.35.600.0 |
840.35.750.0 |
840.36.1000.0 |
840.36.325.0 |
840.36.350.0 |
840.36.400.0 |
840.36.450.0 |
840.36.500.0 |
840.36.600.0 |
840.36.750.0 |
840.37.1000.0 |
840.37.325.0 |
840.37.350.0 |
840.37.400.0 |
840.37.450.0 |
840.37.500.0 |
840.37.600.0 |
840.37.750.0 |
840.38.1000.0 |
840.38.325.0 |
840.38.350.0 |
840.38.400.0 |
840.38.450.0 |
840.38.500.0 |
840.38.600.0 |
840.38.750.0 |
840.40.1000.0 |
840.40.325.0 |
840.40.350.0 |
840.40.400.0 |
840.40.450.0 |
840.40.500.0 |
840.40.600.0 |
840.40.750.0 |
840.41.1000.0 |
840.41.325.0 |
840.41.350.0 |
840.41.400.0 |
840.41.450.0 |
840.41.500.0 |
840.41.600.0 |
840.41.750.0 |
840.42.1000.0 |
840.42.325.0 |
840.42.350.0 |
840.42.400.0 |
840.42.450.0 |
840.42.500.0 |
840.42.600.0 |
840.42.750.0 |
840.43.1000.0 |
840.43.325.0 |
840.43.350.0 |
840.43.400.0 |
840.43.450.0 |
840.43.500.0 |
840.43.600.0 |
840.43.750.0 |
840.45.1000.0 |
840.45.325.0 |
840.45.350.0 |
840.45.400.0 |
840.45.450.0 |
840.45.500.0 |
840.45.600.0 |
840.45.750.0 |
840.46.1000.0 |
840.46.325.0 |
840.46.350.0 |
840.46.400.0 |
840.46.450.0 |
840.46.500.0 |
840.46.600.0 |
840.46.750.0 |
840.47.1000.0 |
840.47.325.0 |
840.47.350.0 |
840.47.400.0 |
840.47.450.0 |
840.47.500.0 |
840.47.600.0 |
840.47.750.0 |
840.48.1000.0 |
840.48.325.0 |
840.48.350.0 |
840.48.400.0 |
840.48.450.0 |
840.48.500.0 |
840.48.600.0 |
840.48.750.0 |
840.50.1000.0 |
840.50.325.0 |
840.50.350.0 |
840.50.400.0 |
840.50.450.0 |
840.50.500.0 |
840.50.600.0 |
840.50.750.0 |
840.51.1000.0 |
840.51.325.0 |
840.51.350.0 |
840.51.400.0 |
840.51.450.0 |
840.51.500.0 |
840.51.600.0 |
840.51.750.0 |
840.52.1000.0 |
840.52.325.0 |
840.52.350.0 |
840.52.400.0 |
840.52.450.0 |
840.52.500.0 |
840.52.600.0 |
840.52.750.0 |
840.53.1000.0 |
840.53.325.0 |
840.53.350.0 |
840.53.400.0 |
840.53.450.0 |
840.53.500.0 |
840.53.600.0 |
840.53.750.0 |
840.55.1000.0 |
840.55.325.0 |
840.55.350.0 |
840.55.400.0 |
840.55.450.0 |
840.55.500.0 |
840.55.600.0 |
840.55.750.0 |
840.60.1000.0 |
840.60.325.0 |
840.60.350.0 |
840.60.400.0 |
840.60.450.0 |
840.60.500.0 |
840.60.600.0 |
840.60.750.0 |
Rozměrová řada
Obj. číslo | Bi [mm] | Ba [mm] |
---|---|---|
840.13.R.0 | 100 | 160 |
840.15.R.0 | 113 | 173 |
840.16.R.0 | 125 | 185 |
840.17.R.0 | 138 | 198 |
840.18.R.0 | 150 | 210 |
840.20.R.0 | 163 | 223 |
840.21.R.0 | 175 | 235 |
840.22.R.0 | 188 | 248 |
840.23.R.0 | 200 | 260 |
840.25.R.0 | 213 | 273 |
840.26.R.0 | 225 | 285 |
840.27.R.0 | 238 | 298 |
840.28.R.0 | 250 | 310 |
840.30.R.0 | 263 | 323 |
840.31.R.0 | 275 | 335 |
840.32.R.0 | 288 | 348 |
840.33.R.0 | 300 | 360 |
840.35.R.0 | 313 | 373 |
840.36.R.0 | 325 | 385 |
840.37.R.0 | 338 | 398 |
840.38.R.0 | 350 | 410 |
840.40.R.0 | 363 | 423 |
840.41.R.0 | 375 | 435 |
840.42.R.0 | 388 | 448 |
840.43.R.0 | 400 | 460 |
840.45.R.0 | 413 | 473 |
840.46.R.0 | 425 | 485 |
840.47.R.0 | 438 | 498 |
840.48.R.0 | 450 | 510 |
840.50.R.0 | 463 | 523 |
840.51.R.0 | 475 | 535 |
840.52.R.0 | 488 | 548 |
840.53.R.0 | 500 | 560 |
840.55.R.0 | 513 | 573 |
840.60.R.0 |
563 |
623 |
