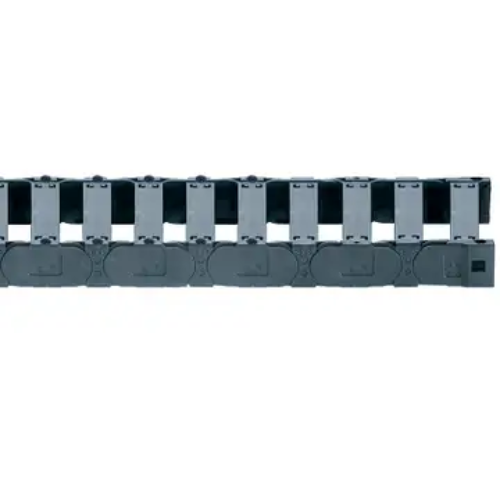

Energetický řetěz e-chain® série E4.21

  1. Směrová stabilita díky konstrukci vnitřních a vnějších článků
  2. Nízkohlučný provoz díky začleněné „brzdě" v systému radiálních zarážek
  3. Vysoké vyztužení a únosnost při působení smykových sil díky konstrukci na pero a drážku
  4. O 15 % vyšší pevnost v tahu
  5. Články řetězu vyměnitelné na obou stranách
  6. Široké, oblé plastové příčky šetřící kabely
  7. Optimalizované kluzné povrchy - dlouhá životnost
  8. Hladký povrch odpuzující nečistoty
  9. Četné možnosti vnitřního dělení
  10. Možnost odlehčení napětí s oddělovači odlehčení napětí v koncovkách
  11. Koncovky otáčející se na jedné straně s možností upevnění kolem dokola
  12. Řetězy dostupné také s poloměrem ohybu „RBR"

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_E4.21 Vnitřní šířky Bi: 30 až 120 mm
Poloměry ohybu R: 38 až 200 mm
Rozteč: 30, 5 mm na článek = 33 článků / m (1007 mm)
série E4.21_diagram Samonosný pojezd
Závislost samonosný pojezd na dodatečném zatížení.
Osa X: samonosný pojezd v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

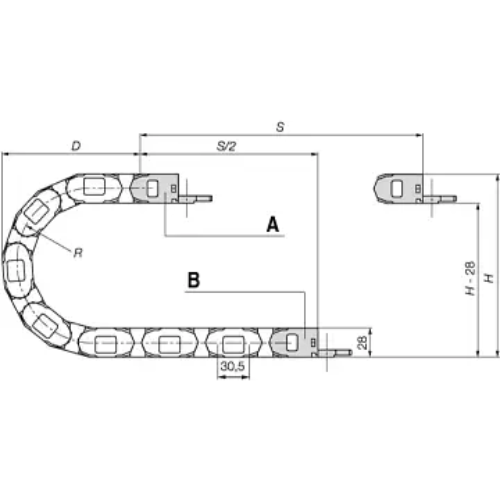

Serie_E4.21 výkres A = pohyblivý konec, B = pevný konec
Rozteč: 30,5 mm
Počet článků na m: 33
Pojezd: S
Délka řetězu = S/2 +K

Rozměrová řada řetězu série E4.21

Obj. číslo  Bi
[mm]		 Ba
[mm]		 R [mm] poloměr ohybu
E4.21.030.R.0 30 44 038 048 063 075 100 150 200
E4.21.040.R.0
 40 54 038
 048
 063
 075
 100
 150
 200
E4.21.050.R.0
 50 64 038
 048
 063
 075
 100
 150
 200
E4.21.060.R.0
 60 74 038
 048
 063
 075
 100
 150
 200
E4.21.070.R.0
 70 84 038
 048
 063
 075
 100
 150
 200
E4.21.080.R.0
 80 94 038
 048
 063
 075
 100
 150
 200
E4.21.090.R.0
 90 104 038
 048
 063
 075 100
 150
 200
E4.21.100.R.0
 100 114 038
 048
 063
 075
 100
 150
 200
E4.21.110.R.0
 110 124 038
 048
 063
 075
 100
 150
 200
E4.21.120.R.0
 120 134 038
 048
 063
 075
 100
 150
 200
E4.21.140.R.0
 140 154 038
 048
 063
 075
 100
 150
 200
R 038 048 063 075 100 150 200
H 104 124 154 178 228 328 428
D 98 108 123 135 160 210 260
K 185 215 260 300 380 535 690
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován robustní řetěz e-chain s vnitřní výškou 21 mm
  • Pokud je třeba realizovat vnitřní šířku až 140 mm
  • Pro samonosné délky až do 2,5 m a plnicí hmotnost až do 4,0 kg/m
  • Pro pojezdy do 120 m
  • Vhodné také pro boční, stojící a závěsné aplikace
  • K dispozici je mnoho modulárních možností a příslušenství
  • Pokud je vyžadována otevírací příčka s funkcí aretace
  • Když je požadován řetěz s mimořádně nízkými vibracemi
    » série E3.22
  • Při použití řetězu v čistých prostorách
    » série E3.22
  • Když jsou požadovány energetické trubice s jednostranným otevíráním vycvaknutím za nízkou cenu
    » série 1400/1500, 1450/1480, R117/R118
Koncovky

Koncovka
  • Doporučení pro aplikace bez podpory a kluzné aplikace
  • Koncovka KMA s možností přichycení na všech stranách
  • Pro úzké montážní poloměry
  • Možné začlenění odlehčení napětí
  • Variabilní úhel otáčení pro flexibilní instalace
🔑 Objednací klíč
