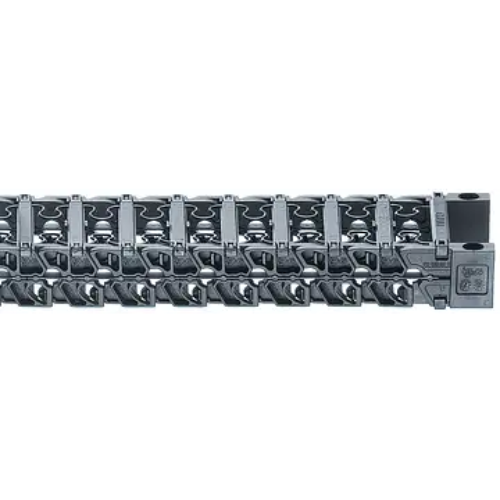

Energetický řetěz e-chain® série E3.22

  1. Velmi tichý provoz max. 38 dB
  2. Ideální pro velké zrychlení
  3. Malá rozteč
  4. Třídílné provedení
  5. Modulární konstrukce
  6. Snadná a rychlá montáž i plnění přes labyrintový spojovací prvek a příčky v jenom pásku
  7. Velká plocha vnějších dorazů a vysoká únosnost díky propojeným dorazům
  8. Řetěz je možné krátit dle požadavku zákazníka
  9. Vhodný pro plochý kabel
  10. K dispozici je příslušenství jako vnitřní dělení, odlehčení tahu a koncovky

Certifikáty a normy: cleanroom

Serie_E3.22 Vnitřní šířky Bi: 20 až 60 mm
Poloměry ohybu R: 44 až 75 mm
Rozteč: 16,7 mm na článek = 60 článků / m

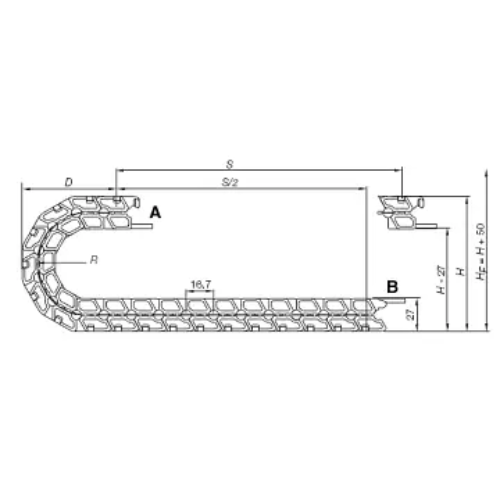

Serie_E3.22 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 16,7 mm
Články na m: 60
Pojezd: S
Délka řetězu = S/2 + K

Rozměrová řada řetězu E3.22

Obj. číslo  Bi [mm] Ba [mm] R [mm] poloměr ohybu
E3.22.020.R.0 20 32 044 050 075
E3.22.040.R.0
 40 52 044 050 075
E3.22.060.R.0
 60 72 044
075
R 044 050 075
H 134 146 196
D 82 88 113
K 175 195 270
Kdy použít: Kdy zvolit jiný:
  • Pokud je vyžadován energetický řetěz s vnitřní výškou 22 mm
  • Pro vnitřní šířky do 60 mm
  • Pro samonosné délky až do 1,20 m a plnicí hmotnosti až do 0,9 kg/m
  • Pokud je pro vysoká zrychlení a rychlosti vyžadován energetický řetěz
  • Tichý provoz díky malé rozteči
  • Pokud je vyžadováno rychlé otevírání a snadné zavírání
  • Pokud je požadováno cenově výhodnější a otevíratelnější řešení
    » easy chain®
  • Pokud je vyžadován větší řetěz e-chain® s čistým prostorem třídy 1
    » řada E6.1
Koncovky

Koncovka
  • Pro upevnění řetězu na pevném konci
  • Možné jednoduché upevnění na podklad
  • Korozivzdorné
  • Řada možností upevnění
  • Snadná montáž
🔑 Objednací klíč
E3.22.020.044.0
E3.22.020.050.0
E3.22.020.075.0
E3.22.040.015.0
E3.22.040.044.0
E3.22.040.050.0
E3.22.040.075.0
E3.22.060.044.0
E3.22.060.075.0
