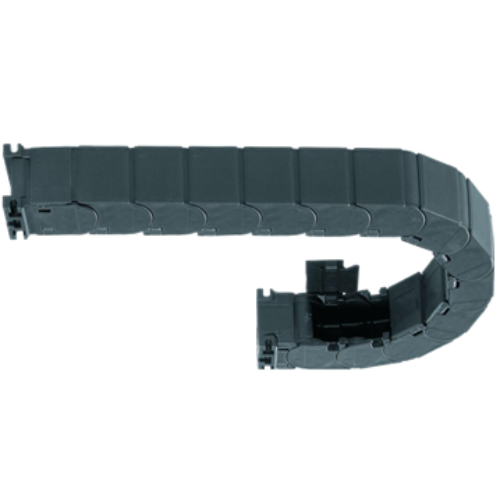

Energetické trubky e-tube série R117/R118

Série R117 - rozevírání na obou stranách ve vnitřním poloměru

série R117

Série R118 - rozevírání na obou stranách ve vnějším poloměru

série R118

Certifikáty a normy: RoHS 2 2011_65_EU REACH

R117
 R118
Serie_R117 Serie_R118
Vnitřní šířky Bi: 20 až 100 mm
Poloměry ohybu R: 63 až 180 mm
Rozteč: 30,5 mm na článek = 33 článků / m

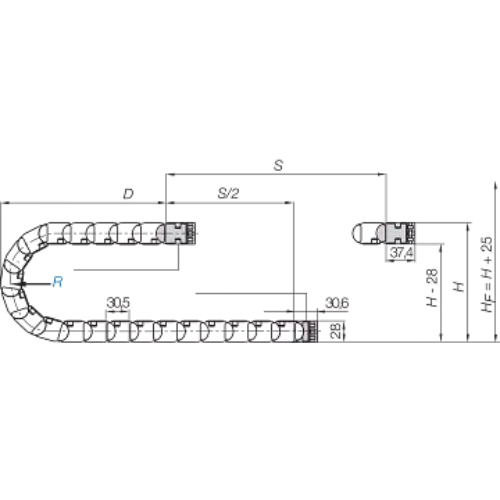

série R117_R118 výkres

 A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 30,5 mm
Články na m: 33
Pojezd: S
Délka řetězu = S/2 + K
R117_R118 diagram Samonosný pojezd
Závislost samonosné pojezdyna dodatečném zatížení.
Osa X: samonosný pojezd v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

Rozměrová řada trubky série R117

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr ohybu
117.020.R.0
 20 32 063 075 100 110 125 145 180
18117.025.R.0
 25 37 063
 075
 100
 110
 125
 125
 180
117.038.R.0
 38 50 063
 075
 100
 110
 125
 125
 180
117.048.R.0
 48 60 063
 075
 100
 110
 125
 125 180
117.063.R.0
 63 75 063
 075
 100
 110
 125
 125
 180
117.080.R.0
 80 92 063
 075
 100
 110
 125
 125
 180
117.0100.R.0
 100 112 063
 075
 100
 110
 125
 125
 180

Rozměrová řada trubice série R118

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr ohybu
118.025.R.0
 25
 37
 063
 075
 100
 110
 125
 145
117.048.R.0
 48
 60
 063
 075
 100
 110
 125
 145
117.080.R.0
 80
 92
 063
 075
 100
 110
 125
 145
R 063 075 100 110 125 145 180
H 154 178 228 248 278 318 388
D 123 135 160 170 185 205 240
K 260 300 380 410 455 520 630
Kdy použít: Kde zvolit jiný:
  • Pokud je požadována trubka e-tube odpuzující třísky s vnitřní výškou 21 mm
  • Pokud je požadována vnitřní šířka do 100 mm
  • Pro samonosné délky až do 1,2 m a plnicí hmotnosti až do 1,5 kg/m
  • Pokud je vyžadována cenově dostupná trubka e-tube, která je otevíratelná zevnitř nebo zvenčí
  • Pokud je vyžadováno přední připevnění
  • Pro malé poloměry ohybu
Koncovky

série R117_R118 koncovka KMA
Koncovky KMA

série R117_R118 koncovka úhlová
Koncovky "úhlové"
série R117_R118 koncovka KMA výkres

série R117_R118 koncovka úhlová výkres
  • Otočné u pohyblivého konce
  • Pro krátké a dlouhé pojezdy
  • Pro omezené montážní prostory
  • Korozivzdorné
  • Držák pro odlehčovací třmínek
  • Pevné připojení energetickou trubicí
  • Minimální vnější šířka
  • Pro dlouhé pojezdy
