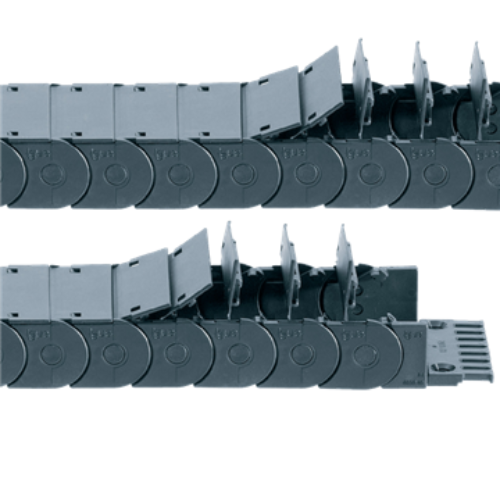

Energetická trubka e-tube série R48

  • Vysoká úroveň ochrany proti třískám (včetně horkých třísek)
  • Robustní a utěsněné
  • Hladký chod: malá rozteč pro tichý a hladký chod

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_R48 Vnitřní šířky Bi: 25 až 130 mm
Poloměry ohybu R: 60 až 250 mm
Rozteč: 30,3 mm na článek = 33 článků / m
série R48 Diagramm Samonosný pojezd
Závislost samonosný pojezd na dodatečném zatížení.
Osa X: samonosný pojezd v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

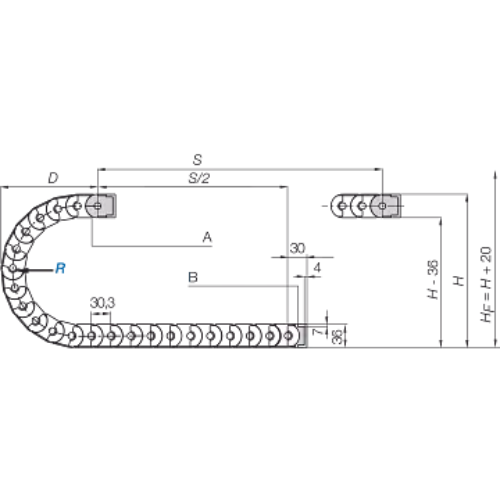

série R48 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 30,3 mm
Články na m: 33
Pojezd: S
Délka řetězu = S/2 + K

Rozměrová řada trubky série R48

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] poloměr ohybu
48.025.R.0
 25 36 060
 075
 100
 125
 150
 175
 200
 250
48.050.R.0
 50 61 060
 075
 100
 125
 150
 175
 200
 250
48.075.R.0
 75 86 060
 075
 100
 125
 150
 175
 200
 250
48.100.R.0
 100 111 060
 075
 100
 125
 150
 175
 200
 250
48.130.R.0
 130 141 060
 075
 100
 125
 150
 175
 200
 250
R 060 075 100 125 150 175 200 250
H 156 186 236 286 336 386 436 536
D 123 138 163 188 213 238 263 313
K 250 300 375 455 535 615 690 850
Kde použít: Kde zvolit jinou:
  • Je-li požadován obzvláště hladký provoz
  • Pokud je požadována vnitřní šířka až 130 mm
  • Pro samonosné délky do 1,5 m a plnicí hmotnosti do 1,0 kg/m
  • Pro vysoké požadavky na těsnost třísek
Koncovky

série R48 koncovka otočná
Koncovky "otočné"


Koncovky "pojistné"


  • Otočné
  • Lze použít horní, spodní nebo přední upevňovací plochy
  • Korozivzdorné
  • Pro pojistná spojení
  • Pro stojaté pojezdy
  • Lze použít horní, spodní nebo přední upevňovací plochy
  • Korozivzdorné

Koncovky "ocelové"
Koncovky "úhlové"
  • Pevné připojení energetickou trubicí
  • Elektricky vodivé
  • Minimální vnější šířka
  • Držák pro odlehčovací třmínek
  • Pevné připojení energetickou trubicí
  • Minimální vnější šířka
🔑 Objednací klíč
48.025.060.0
48.025.075.0
48.025.100.0
48.025.125.0
48.025.150.0
48.025.175.0
48.025.200.0
48.025.250.0
48.050.055.0
48.050.060.0
48.050.075.0
48.050.100.0
48.050.125.0
48.050.150.0
48.050.175.0
48.050.200.0
48.050.250.0
48.075.060.0
48.075.075.0
48.075.100.0
48.075.125.0
48.075.150.0
48.075.175.0
48.075.200.0
48.075.250.0
48.100.060.0
48.100.075.0
48.100.100.0
48.100.125.0
48.100.150.0
48.100.175.0
48.100.200.0
48.100.250.0
48.130.060.0
48.130.075.0
48.130.100.0
48.130.125.0
48.130.150.0
48.130.175.0
48.130.200.0
48.130.250.0
