Série R68

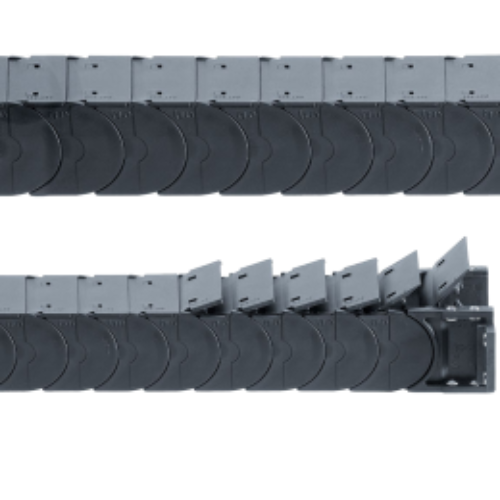

Energetická trubka e-tube série R68
- Vysoká úroveň ochrany proti pilinám (včetně horkých třísek)
- Robustní a utěsněný
- Hladký chod: malá rozteč pro nízkou hlučnost, hladký chod
Certifikáty a normy:
Vnitřní šířky Bi: 50 až 250 mm Poloměry ohybu R: 100 až 300 mm Rozteč: 36 mm na článek = 28 článků / m |
|
Samonosný pojezd Závislost samonosný pojezd na dodatečném zatížení. Osa X: samonosný pojezd v m: FLB/FLG Osa Y: Dodatečné zatížení v kg/m Menší měřítko: délka pojezdu S v m FLB = Bez podpory s přípustným průhybem FLG = Bez podpory s přímým horním chodem |
|

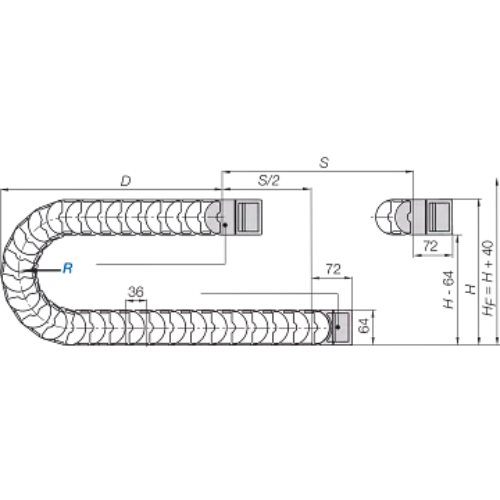

A1 = Pohyblivý konec A2 = Pevný konec Rozteč: 36 mm Články na m: 28 Pojezd: S Délka řetězu = S/2 + K |
Rozměrová řada trubky série R68
Obj. číslo |
Bi [mm] |
Ba [mm] |
R [mm] poloměr ohybu |
||||||
68.050.R.0 |
50 | 68 | 100 | 125 |
150 |
175 |
200 |
250 |
300 |
68.075.R.0 |
75 | 93 | 100 |
125 |
150 |
175 |
200 |
250 |
300 |
68.100.R.0 |
100 | 118 | 100 |
125 |
150 |
175 |
200 |
250 |
300 |
68.115.R.0 |
115 | 133 | 100 |
125 |
150 |
175 |
200 |
250 |
300 |
68.125.R.0 |
125 | 143 | 100 |
125 |
150 |
175 |
200 |
250 | 300 |
68.150.R.0 |
150 | 168 | 100 |
125 |
150 |
175 |
200 |
250 |
300 |
68.175.R.0 |
175 | 193 | 100 |
125 |
150 |
175 |
200 |
250 |
300 |
68.200.R.0 |
200 | 218 | 100 |
125 |
150 |
175 |
200 |
250 |
300 |
68.225.R.0 |
225 | 243 | 100 |
125 |
150 |
175 |
200 |
250 |
300 |
68.250.R.0 |
250 | 268 | 100 |
125 |
150 |
175 |
200 |
250 |
300 |
R | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 300 |
H | 264 | 314 | 364 | 414 | 464 | 514 | 564 | 664 |
D | 186 | 211 | 236 | 261 | 286 | 311 | 336 | 386 |
K | 390 | 465 | 545 | 625 | 705 | 780 | 860 | 1015 |
Kdy použít: | Kdy zvolit jinou: |
---|---|
|
|
Koncovky |
|
---|---|
Koncovky "otočné" |
|
|
|
|
|
🔑 Objednací klíč |
68.050.100.0 |
68.050.125.0 |
68.050.150.0 |
68.050.175.0 |
68.050.200.0 |
68.050.225.0 |
68.050.250.0 |
68.050.300.0 |
68.075.100.0 |
68.075.125.0 |
68.075.150.0 |
68.075.175.0 |
68.075.200.0 |
68.075.225.0 |
68.075.250.0 |
68.075.300.0 |
68.1.100.0 |
68.1.125.0 |
68.1.150.0 |
68.1.200.0 |
68.1.225.0 |
68.1.250.0 |
68.1.300.0 |
68.100.100.0 |
68.100.125.0 |
68.100.150.0 |
68.100.175.0 |
68.100.200.0 |
68.100.225.0 |
68.100.250.0 |
68.100.300.0 |
68.115.100.0 |
68.115.125.0 |
68.115.150.0 |
68.115.175.0 |
68.115.200.0 |
68.115.225.0 |
68.115.250.0 |
68.115.300.0 |
68.125.100.0 |
68.125.125.0 |
68.125.150.0 |
68.125.175.0 |
68.125.200.0 |
68.125.225.0 |
68.125.250.0 |
68.125.300.0 |
68.150.100.0 |
68.150.125.0 |
68.150.150.0 |
68.150.175.0 |
68.150.200.0 |
68.150.225.0 |
68.150.250.0 |
68.150.300.0 |
68.175.100.0 |
68.175.125.0 |
68.175.150.0 |
68.175.175.0 |
68.175.200.0 |
68.175.225.0 |
68.175.250.0 |
68.175.300.0 |
68.2.100.0 |
68.2.125.0 |
68.2.150.0 |
68.2.200.0 |
68.2.225.0 |
68.2.250.0 |
68.2.300.0 |
68.200.100.0 |
68.200.125.0 |
68.200.150.0 |
68.200.175.0 |
68.200.200.0 |
68.200.225.0 |
68.200.250.0 |
68.200.300.0 |
68.225.100.0 |
68.225.125.0 |
68.225.150.0 |
68.225.175.0 |
68.225.200.0 |
68.225.225.0 |
68.225.250.0 |
68.225.300.0 |
68.250.100.0 |
68.250.125.0 |
68.250.150.0 |
68.250.175.0 |
68.250.200.0 |
68.250.225.0 |
68.250.250.0 |
68.250.300.0 |
68.3.100.0 |
68.3.125.0 |
68.3.150.0 |
68.3.200.0 |
68.3.225.0 |
68.3.250.0 |
68.3.300.0 |
