Série RX32

Ke stažení

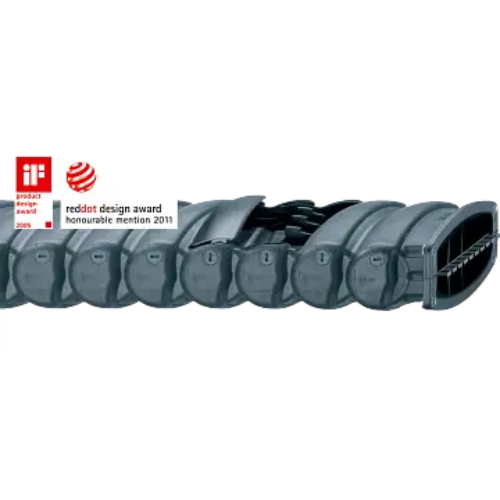

Energetická trubka e-tube série RX32

1. Konstrukce odolná proti třískám bez zářezů a nepříjemných hran
2. Zakulacené obrysy
3. Velký plnicí prostor s vnitřní výškou max. 42 mm
4. Zakrytý spoj čepy/otvory a dorazy
5. K dispozici je standardně verze „RBR“ s poloměrem ohybu na obou stranách
6. Kryt lze vyjmout podél vnějšího poloměru
7. Montážní konzola s možností odlehčení tahu
8. K dispozici vnitřní dělení
9. K dispozici vodicí žlab

Certifikáty a normy:

	Vnitřní šířky Bi: 80 mm Poloměry ohybu R: 80 až 175 mm Rozteč: 32 mm na článek = 32 článků / m
	Samonosný pojezd Samonosný pojezd závisí na hmotnosti Osa X: samonosný pojezd v m Osa FLB/FLG Osa Y: hmotnost náplně v kg/m Dolní stupnice: pojezd S v m FLB = samonosný s přípustným průvěsem FLG = samonosný s přímou horní větví

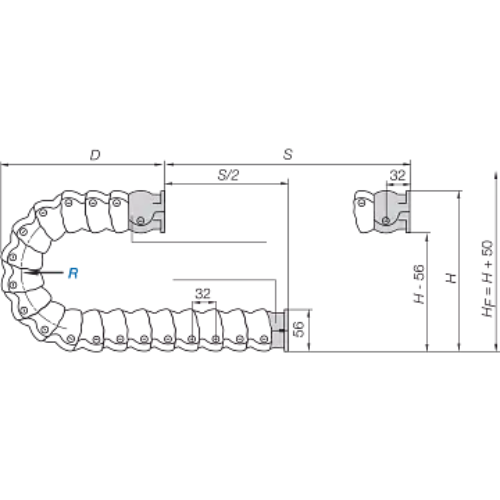

	A = pohyblivý konec B = pevný konec Rozteč: 32 mm Počet článků na m: 32 Pojezd: S Délka řetězu = S/2 +K

Rozměrová řada trubky série RX32

Obj. číslo	Bi [mm]	Ba [mm]	R [mm] poloměr ohybu
RX32.080.R.0	80	98,4	080	100	125	150	175

R	080	100	125	150	175
H	216	256	306	356	406
D	156	176	201	226	251
K	320	380	460	540	615

Kdy použít:	Kdy použít jinou:
Potřebujete malou trubku e-tube extrémně odolnou proti třískám bez zářezů a hran s vnitřní výškou 42 mm Vnitřní šířka 80 mm Pro samonosné délky až do 1,7 m a plnicí hmotnosti až do 4,0 kg/m Když je vyžadován snadný přístup z vnějšku	Když je hlavní zejména cenově dostupné řešení » série R58 Když není vyžadována ochrana proti třískám » série 2600/2700

🔑 Objednací klíč
RX32.080.070.0
RX32.080.080.0
RX32.080.100.0
RX32.080.125.0
RX32.080.150.0
RX32.080.175.0
