Zde je důvod, proč je E4.1 nejuniverzálnější a nejdůvěryhodnější řadou e-chain® na světě
Technologie igus® E4 a tipy pro dlouhou životnost, vysokou stabilitu, snadnou instalaci a modulárnost. Eliminujte s pomocí systému E4.1 e-chain system® potřebu celé řady dalších drahých součástí.
Řada pro prakticky každou aplikaci
- E4.1 – standard prakticky pro všechny aplikace
- Vnitřní výška: 30 až 800 mm
- Příčníky odnímatelné podél vnitřního a vnějšího poloměru
- Pro obzvlášť náročné aplikace
- Překrývající se konstrukce pro co nejvyšší boční stabilitu
- Vysoké tlačné síly při dlouhých pojezdech a velké samonosné délky
- "Brzdy" snižující hluk a volitelné tlumiče hluku
- Vnější a vnitřní boční články pro rychlou montáž

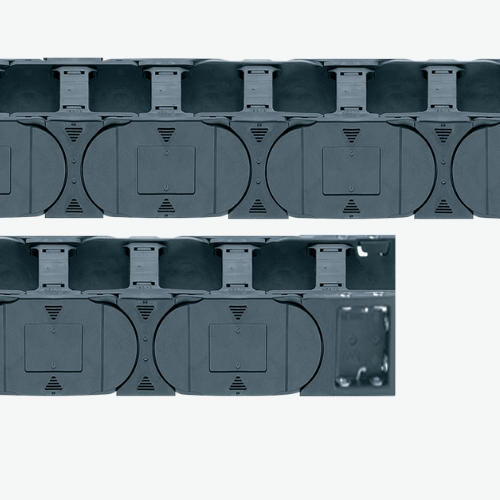

- S předpětím či bez předpětí ( varianta ESD )
Více o E4.1
Modulární systém E4.1: kluzný i valivý pohyb – cenově nejvýhodnější systém energetického řetězu vhodný pro všechny dlouhé pojezdy
- E4.1: vysoká stabilita a dlouhá životnost
- E4.1 s válečky pro maximální rychlost
- E4.1 s kluznými podložkami pro extrémně abrazivní prostředí
Dvojitý zámek |
Vertikální, obdélníkové koncové dorazy |
Vertikální dorazy a velké kolíky |
 |
 |
 |
Mechanismus dvojitého zámkuOsvědčený a velmi bezpečný rychlootvírací systém. Můžete uvolnit příčku dvěma jednoduchými pohyby páky Příčky tak spolehlivě drží i při vysokém plnění a přitom se dají snadno otevřít. |
Dvojitý, obdélníkový koncový dorazNelze synchronizovat více než dva dorazy (nebo jen s velkými obtížemi). Díky obdélníkovému tvaru je rozložení síly mnohem lepší, než u kruhového dorazu (vzorec dosedacího tlaku, p = F/A). Kompletní sortiment E4.1 má dvojitý obdélníkový doraz. |
Vertikální doraz a velký kolíkDíky kompenzačním dorazům prochází síla třemi body – dvěma dorazy a velkým kolíkem – místo aby byla absorbována centrálně. Tím se snižuje zatížení jednotlivých prvků, kolíku a dorazů přibližně na jednu třetinu. |
Spojení velký čep/díra |
Měřítko na otevíracích příčkách a možnost zapojit oddělovače |
Otočná víka |
 |
 |
 |
Spojení velký čep/díraPřipojení pomocí velkého čepu a otvoru s přesnou tolerancí zajišťuje vysoký potenciál pro pohlcování tahových a tlakových sil. Vzhledem k těsným tolerancím a výsledné téměř úplně nulové vůli, je možno dosahovat velmi vysokých zrychlení s velmi malým opotřebením. |
Měřítko na příčkáchŠkálovatelné příčníky jsou standardem pro všechny modely E4. Díky tomu je předběžná konfigurace prvků vnitřního dělení jednodušší a montážní doba kratší. |
Závěsné krytyVíko zavřených trubek e-tube R4.1 lze snadno otevřít a vyjmout. V důsledku toho je snadné vkládat kabely a zavírat trubky e-tube, tak, aby byly efektivně utěsněné od okolního prostředí. |
Rychle odpojitelné příčky |
Pero a drážka |
Konstrukce vnitřních a vnějších článků |
 |
 |
 |
Rychle odpojitelné příčky - 25% úspora času
Systém "Spojka na pásku" - dva upevňovací popruhy na horní části příčky je možné odblokovat ručně nebo šroubovákem. Posuňte boční "jezdce", potom uvolněte příčku z bočnice řetězu e-chain® |
Konstrukce s perem a drážkouČlánky řetězu jsou "zaháknuty do sebe", což zajišťuje extrémně vysokou torzní stabilitu řetězu e-chain® a umožňuje velkou samonosnou délku i u bočních aplikací. |
Pro dosažení přímé trasy, přesné rovnoběžnosti a vysoké stability... velmi přímá trasa je zajištěna střídáním vnitřních a vnějších článků
... přesná rovnoběžnost kloubového uložení e-chain® podporuje jeho životnost |
Plastové příčky vhodné pro kabely |
Vnitřní separace vhodná pro kabely |
Zvuková brzda |
 |
 |
 |
Polymerové příčky vhodné pro kabelyHladké, zaoblené příčky s vnitřním profilem vhodným pro kabely zajišťují dlouhou životnost kabelů a hadic. Kombinace plastového materiálu příček optimalizovaného pro nízké tření a materiálu pláště použitých kabelů v testech prokazuje, že se z hlediska životnosti kabelů tyto materiály k sobě hodí nejlépe. |
Polymerové příčky vhodné pro kabelyHladké a zaoblené obrysy šetrné vůči kabelům zajišťují dlouhou životnost kabelů a hadic. Několik málo standardizovaných dílů umožňuje lepší dělení vnitřního prostoru, které je šetrnější vůči kabelům. |
BrzdaJednoduchý, ale extrémně efektivní princip. Obrys ve tvaru klínu v dorazu energetického řetězu e-chain® tlumí zvuky dorazů vznikající v řetězu e-chain®. |
Podložky proti opotřebení |
1 244 kabelů chainflex® |
Kvalitní ochrana proti nečistotám a třískám až do teploty 850°C |
 |
 |
 |
Pro dlouhou životnost i na dlouhých pojezdech... Garantováno je ujetí 10.000 km a více... pro dlouhé pojezdy a dlouhou životnost |
Pestrý výběr kabelůPružné kabely v energetických řetězech nebo robotech potřebují speciální vlastnosti, aby vydržely spoustu cyklů, vysoké rychlosti a zrychlení, ale také náročné podmínky prostředí. Elektromagnetická kompabilita a splnění norem a směrnic, jako jsou NFPA 79, UL, CSA, VDE, Interbus a Profibus, je dnes považováno za samozřejmost. Produktová řada igus® chainflex® obsahuje vhodné kabely pro velmi rozdílné aplikace. |
Pro ochranu vašeho kabeluEnergetické trubky igus® se úspěšně používají při ochraně proti třískám již téměř 20 let. Prach, nečistoty, olej, agresivní prostředí, vlhkost, nízké a vysoké teploty nemají vliv na robustní plastové systémy dodávky energie. Třísky o teplotě až 850 °C se od volitelného HT materiálu jednoduše odrazí a nemohou se do něj propálit. |
Bez předpětí |
Pomůcky proti opotřebení |
Několik součástek, vyrobené z jednoho materiálu |
 |
 |
 |
Bez předpětíJednoduchým otočením vnějších článků je možno řetěz e-chain® s vyklenutím rychle přeměnit na NC verzi. NC verze jsou požadovány pouze u speciálních aplikací, například u závěsných aplikací a ve stísněných podmínkách. |
Pomůcky proti opotřebeníPodložky proti opotřebení po stranách systému E4.1 zajišťují, že tento energetický řetěz e-chain® vydrží i silné zatížení a uchová si dlouhou životnost. |
Několik součástekPár dílů, které jsou vyrobeny z jednoho materiálu a zaručují nejmenší možnou vůli, je obzvlášť důležitých při vysokých zrychleních. Použití stejného materiálu je optimálním řešením v případě rozšíření nebo smrštění materiálu kvůli teplotním rozdílům. |
Uvolnění napnutí elektrických kabelů |
Držák pro pevné namontování |
|
|
 |
Odlehčení tahuOdlehčení tahu od firmy igus® je speciálně vyvinuto pro použití v energetických řetězech e-chains® a dynamických aplikacích. Kombinace materiálů kabelů chainflex® a dotýkajících se komponent systému odlehčení tahu chainfix zajišťuje vysokou odolnost a maximální přídržnou sílu. |
Držák pro pevné namontováníMožnost dovybavení a vysoká nepropustnost. Plastová a kovová koncovka (KMA), která je připevněná v přední části, chrání celý řetěz e-chain před nečistotami a třískami. |
Rozměrová řada
| Obj. číslo | Bi [mm] | Ba [mm] |
|---|---|---|
| E4.21.030.R.0 | 30 | 44 |
| E4.21.040.R.0 | 40 | 54 |
| E4.21.050.R.0 | 50 | 64 |
| E4.21.060.R.0 | 60 | 74 |
| E4.21.070.R.0 | 70 | 84 |
| E4.21.080.R.0 | 80 | 94 |
| E4.21.090.R.0 | 90 | 104 |
| E4.21.100.R.0 | 100 | 114 |
| E4.21.110.R.0 | 110 | 124 |
| E4.21.120.R.0 | 120 | 134 |
