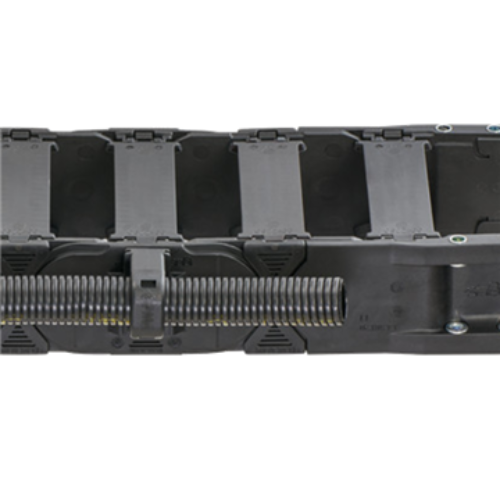

Energetický řetěz e-chain® série E4.38L

1. Všestranná montáž: s KMA koncovkou
2. Ekonomické: díky optimálnímu využití prostoru pro instalaci
3. Snadné plnění: zcela přístupný vnitřní průřez
4. Přesné dělení: pojistná dělicí příčka se stupnicí
5. Krátká doba montáže: otevírání „flip? na vnitřním a vnějším poloměru na obou koncích
6. Bez vyklenutí: verze NC při obracení chodu vnějšího článku
7. Ochrana proti třískám: velmi těsný koncový uzávěr a dna
8. Vysoká stabilita: vysoké síly díky „podkosené? konstrukci
9. Rovný chod: díky konstrukci vnitřních/vnějších článků
Certifikáty a normy: RoHS 2 2011_65_EU REACH
Serie_E4.38L Vnitřní šířky Bi: 66 až 416 mm
Poloměry ohybu R: 63 až 300 mm
Rozteč: 18 mm na článek
E4.38L Diagramm

Samonosné pojezdy
Samonosné pojezdy závisí na hmotnost
Osa X: samonosné pojezdy v m Osa FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = bez podpěry s přípustným průvěsem
FLG = bez podepření s přímou horní větví

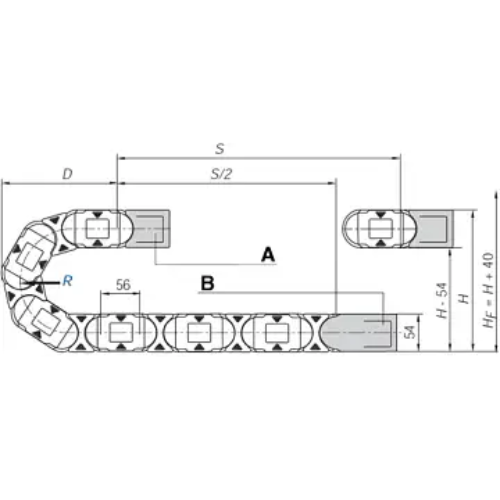

Serie_E4.38L výkres A = pohyblivý konec
B = pevný konec
Rozteč: 56mm
Počet článků na m: 18
Pojezd: S
Délka řetězu = S/2 +K
R 063 075 100 125 150 175 200 250 300
H 180 204 254 304 354 404 454 554 654
D 174 186 211 236 261 286 286 361 411
K 310 350 430 505 585 665 665 900 1055
Kdy použít:
 Kdy zvolit jiný:
  • Když potřebujete lehký a cenově výhodný e-chain® s vnitřní výškou 38 mm a vyšší dynamikou
  • Snížená hmotnost umožňuje vyšší dynamiku
  • Vnitřní šířka až 150 mm
  • Pro samonosné délky až do 2,75 m a plnicí hmotnosti až do 13 kg/m
  • Když jsou vyžadovány velmi těsně uzavřená víčka a poličky, které neumožňují téměř žádné mezery, a otvírání
  • Také pro boční aplikaci, vhodné pro stojící a závěsné aplikace
  • Pokud jsou vyžadovány krátké doby instalace
  • Když potřebujete extrémně tichý (= 46 dB (A)) e-chain®/e-tube s nízkými vibracemi
    » série E6.35
  • Když potřebujete ještě větší stabilitu
    » série E4.32
  • Pro dlouhé pojezdy s kluznými aplikacemi
    » série E4.32
  • Když můžete snížit požadavek na odolnost ve prospěch lepší ceny
    » série 2600/2700
🔑 Objednací klíč
E4.38L.050.063.0
E4.38L.050.075.0
E4.38L.050.100.0
E4.38L.050.125.0
E4.38L.050.150.0
E4.38L.050.175.0
E4.38L.050.200.0
E4.38L.050.250.0
E4.38L.050.300.0
E4.38L.050TUBR.063.0
E4.38L.050TUBR.150.0
E4.38L.062.063.0
E4.38L.062.075.0
E4.38L.062.100.0
E4.38L.062.125.0
E4.38L.062.150.0
E4.38L.062.175.0
E4.38L.062.200.0
E4.38L.062.250.0
E4.38L.062.300.0
E4.38L.062TUBL.075.0
E4.38L.062TUBL.100.0
E4.38L.062TUBL.175.0
E4.38L.062TUBR.175.0
E4.38L.075.063.0
E4.38L.075.075.0
E4.38L.075.100.0
E4.38L.075.125.0
E4.38L.075.150.0
E4.38L.075.175.0
E4.38L.075.200.0
E4.38L.075.250.0
E4.38L.075.300.0
E4.38L.075TUBL.075.0
E4.38L.075TUBR.125.0
E4.38L.087.063.0
E4.38L.087.075.0
E4.38L.087.100.0
E4.38L.087.125.0
E4.38L.087.150.0
E4.38L.087.175.0
E4.38L.087.200.0
E4.38L.087.250.0
E4.38L.087.300.0
E4.38L.087TUBL.150.0
E4.38L.087TUBR.150.0
E4.38L.087TUBR.200.0
E4.38L.100.063.0
E4.38L.100.075.0
E4.38L.100.100.0
E4.38L.100.125.0
E4.38L.100.150.0
E4.38L.100.175.0
E4.38L.100.200.0
E4.38L.100.250.0
E4.38L.100.300.0
E4.38L.100B48.063.0
E4.38L.100B48.100.0
E4.38L.100B48.150.0
E4.38L.100B48.175.0
E4.38L.100B48.200.0
E4.38L.100B48.250.0
E4.38L.100B48.300.0
E4.38L.100BE48.063.0
E4.38L.100BE48.075.0
E4.38L.100BE48.100.0
E4.38L.100BE48.125.0
E4.38L.100BE48.150.0
E4.38L.100BE48.175.0
E4.38L.100BE48.200.0
E4.38L.100BE48.250.0
E4.38L.100BE48.300.0
E4.38L.100BZ48.150.0
E4.38L.100BZ48.200.0
E4.38L.100BZ48.250.0
E4.38L.100BZ48.300.0
E4.38L.100HB48.100.0
E4.38L.100HB48.150.0
E4.38L.100HB48.175.0
E4.38L.100HB48.200.0
E4.38L.100HB48.250.0
E4.38L.100HB48.300.0
E4.38L.100HBE48.100.0
E4.38L.100HBE48.150.0
E4.38L.100HBE48.175.0
E4.38L.100HBE48.200.0
E4.38L.100HBE48.250.0
E4.38L.100HBE48.300.0
E4.38L.100HBZ48.100.0
E4.38L.100HBZ48.125.0
E4.38L.100HBZ48.150.0
E4.38L.100HBZ48.175.0
E4.38L.100HBZ48.200.0
E4.38L.100HBZ48.250.0
E4.38L.100HBZ48.300.0
E4.38L.105.063.0
E4.38L.105.075.0
E4.38L.105.100.0
E4.38L.105.125.0
E4.38L.105.150.0
E4.38L.105.175.0
E4.38L.105.200.0
E4.38L.105.250.0
E4.38L.105.300.0
E4.38L.112.063.0
E4.38L.112.075.0
E4.38L.112.100.0
E4.38L.112.125.0
E4.38L.112.150.0
E4.38L.112.175.0
E4.38L.112.200.0
E4.38L.112.250.0
E4.38L.112.300.0
E4.38L.112TUBL.100.0
E4.38L.125.063.0
E4.38L.125.075.0
E4.38L.125.100.0
E4.38L.125.125.0
E4.38L.125.150.0
E4.38L.125.175.0
E4.38L.125.200.0
E4.38L.125.250.0
E4.38L.125.300.0
E4.38L.125B48.150.0
E4.38L.125B48.175.0
E4.38L.125B48.200.0
E4.38L.125B48.250.0
E4.38L.125B48.300.0
E4.38L.125BE48.063.0
E4.38L.125BE48.075.0
E4.38L.125BE48.100.0
E4.38L.125BE48.125.0
E4.38L.125BE48.150.0
E4.38L.125BE48.175.0
E4.38L.125BE48.200.0
E4.38L.125BE48.250.0
E4.38L.125BE48.300.0
E4.38L.125HB48.150.0
E4.38L.125HB48.175.0
E4.38L.125HB48.200.0
E4.38L.125HB48.250.0
E4.38L.125HB48.300.0
E4.38L.125HBE48.150.0
E4.38L.125HBE48.175.0
E4.38L.125HBE48.200.0
E4.38L.125HBE48.250.0
E4.38L.125HBE48.300.0
E4.38L.125HBZ48.150.0
E4.38L.125HBZ48.175.0
E4.38L.125HBZ48.200.0
E4.38L.125HBZ48.250.0
E4.38L.125HBZ48.300.0
E4.38L.125TUBL.150.0
E4.38L.137.063.0
E4.38L.137.075.0
E4.38L.137.100.0
E4.38L.137.125.0
E4.38L.137.150.0
E4.38L.137.175.0
E4.38L.137.200.0
E4.38L.137.250.0
E4.38L.137.300.0
E4.38L.137.350.0
E4.38L.137B48.150.0
E4.38L.137B48.175.0
E4.38L.137B48.200.0
E4.38L.137B48.250.0
E4.38L.137B48.300.0
E4.38L.137BE48.063.0
E4.38L.137BE48.075.0
E4.38L.137BE48.100.0
E4.38L.137BE48.125.0
E4.38L.137BE48.150.0
E4.38L.137BE48.175.0
E4.38L.137BE48.200.0
E4.38L.137BE48.250.0
E4.38L.137BE48.300.0
E4.38L.137BZ48.150.0
E4.38L.137HB48.150.0
E4.38L.137HB48.175.0
E4.38L.137HB48.200.0
E4.38L.137HB48.250.0
E4.38L.137HB48.300.0
E4.38L.137HBE48.150.0
E4.38L.137HBE48.175.0
E4.38L.137HBE48.200.0
E4.38L.137HBE48.250.0
E4.38L.137HBE48.300.0
E4.38L.137HBZ48.150.0
E4.38L.137HBZ48.175.0
E4.38L.137HBZ48.200.0
E4.38L.137HBZ48.250.0
E4.38L.137HBZ48.300.0
E4.38L.150.063.0
E4.38L.150.075.0
E4.38L.150.100.0
E4.38L.150.125.0
E4.38L.150.150.0
E4.38L.150.175.0
E4.38L.150.200.0
E4.38L.150.250.0
E4.38L.150.300.0
E4.38L.150B48.100.0
E4.38L.150B48.150.0
E4.38L.150B48.175.0
E4.38L.150B48.200.0
E4.38L.150B48.250.0
E4.38L.150B48.300.0
E4.38L.150BE48.063.0
E4.38L.150BE48.075.0
E4.38L.150BE48.100.0
E4.38L.150BE48.125.0
E4.38L.150BE48.150.0
E4.38L.150BE48.175.0
E4.38L.150BE48.200.0
E4.38L.150BE48.250.0
E4.38L.150BE48.300.0
E4.38L.150BZ48.125.0
E4.38L.150HB48.150.0
E4.38L.150HB48.175.0
E4.38L.150HB48.200.0
E4.38L.150HB48.250.0
E4.38L.150HB48.300.0
E4.38L.150HBE48.150.0
E4.38L.150HBE48.175.0
E4.38L.150HBE48.200.0
E4.38L.150HBE48.250.0
E4.38L.150HBE48.300.0
E4.38L.150HBZ48.125.0
E4.38L.150HBZ48.150.0
E4.38L.150HBZ48.175.0
E4.38L.150HBZ48.200.0
E4.38L.150HBZ48.250.0
E4.38L.150HBZ48.300.0
E4.38L.150TUBR.125.0
E4.38L.150TUBR.200.0
E4.38L.162.063.0
E4.38L.162.075.0
E4.38L.162.100.0
E4.38L.162.125.0
E4.38L.162.150.0
E4.38L.162.175.0
E4.38L.162.200.0
E4.38L.162.250.0
E4.38L.162.300.0
E4.38L.162B48.150.0
E4.38L.162B48.175.0
E4.38L.162B48.200.0
E4.38L.162B48.250.0
E4.38L.162B48.300.0
E4.38L.162BE48.063.0
E4.38L.162BE48.075.0
E4.38L.162BE48.100.0
E4.38L.162BE48.125.0
E4.38L.162BE48.150.0
E4.38L.162BE48.175.0
E4.38L.162BE48.200.0
E4.38L.162BE48.250.0
E4.38L.162BE48.300.0
E4.38L.162HB48.150.0
E4.38L.162HB48.175.0
E4.38L.162HB48.200.0
E4.38L.162HB48.250.0
E4.38L.162HB48.300.0
E4.38L.162HBE48.150.0
E4.38L.162HBE48.175.0
E4.38L.162HBE48.200.0
E4.38L.162HBE48.250.0
E4.38L.162HBE48.300.0
E4.38L.162HBZ48.150.0
E4.38L.162HBZ48.175.0
E4.38L.162HBZ48.200.0
E4.38L.162HBZ48.250.0
E4.38L.162HBZ48.300.0
E4.38L.175.063.0
E4.38L.175.075.0
E4.38L.175.100.0
E4.38L.175.125.0
E4.38L.175.150.0
E4.38L.175.175.0
E4.38L.175.200.0
E4.38L.175.250.0
E4.38L.175.300.0
E4.38L.175B48.150.0
E4.38L.175B48.175.0
E4.38L.175B48.200.0
E4.38L.175B48.250.0
E4.38L.175B48.300.0
E4.38L.175BE48.063.0
E4.38L.175BE48.075.0
E4.38L.175BE48.100.0
E4.38L.175BE48.125.0
E4.38L.175BE48.150.0
E4.38L.175BE48.175.0
E4.38L.175BE48.200.0
E4.38L.175BE48.250.0
E4.38L.175BE48.300.0
E4.38L.175BZ48.200.0
E4.38L.175HB48.150.0
E4.38L.175HB48.175.0
E4.38L.175HB48.200.0
E4.38L.175HB48.250.0
E4.38L.175HB48.300.0
E4.38L.175HBE48.150.0
E4.38L.175HBE48.175.0
E4.38L.175HBE48.200.0
E4.38L.175HBE48.250.0
E4.38L.175HBE48.300.0
E4.38L.175HBZ48.150.0
E4.38L.175HBZ48.175.0
E4.38L.175HBZ48.200.0
E4.38L.175HBZ48.250.0
E4.38L.175HBZ48.300.0
E4.38L.187.075.0
E4.38L.187.100.0
E4.38L.187.125.0
E4.38L.187.150.0
E4.38L.187.175.0
E4.38L.187.250.0
E4.38L.200.063.0
E4.38L.200.075.0
E4.38L.200.100.0
E4.38L.200.125.0
E4.38L.200.150.0
E4.38L.200.175.0
E4.38L.200.200.0
E4.38L.200.250.0
E4.38L.200.300.0
E4.38L.200B48.150.0
E4.38L.200B48.175.0
E4.38L.200B48.200.0
E4.38L.200B48.250.0
E4.38L.200B48.300.0
E4.38L.200BE48.063.0
E4.38L.200BE48.075.0
E4.38L.200BE48.100.0
E4.38L.200BE48.125.0
E4.38L.200BE48.150.0
E4.38L.200BE48.175.0
E4.38L.200BE48.200.0
E4.38L.200BE48.250.0
E4.38L.200BE48.300.0
E4.38L.200HB48.150.0
E4.38L.200HB48.175.0
E4.38L.200HB48.200.0
E4.38L.200HB48.250.0
E4.38L.200HB48.300.0
E4.38L.200HBE48.150.0
E4.38L.200HBE48.175.0
E4.38L.200HBE48.200.0
E4.38L.200HBE48.250.0
E4.38L.200HBE48.300.0
E4.38L.200HBZ48.150.0
E4.38L.200HBZ48.175.0
E4.38L.200HBZ48.200.0
E4.38L.200HBZ48.250.0
E4.38L.200HBZ48.300.0
E4.38L.200TUBR.150.0
E4.38L.212.063.0
E4.38L.212.075.0
E4.38L.212.100.0
E4.38L.212.125.0
E4.38L.212.150.0
E4.38L.212.175.0
E4.38L.212.200.0
E4.38L.212.250.0
E4.38L.212.300.0
E4.38L.225.063.0
E4.38L.225.075.0
E4.38L.225.100.0
E4.38L.225.125.0
E4.38L.225.150.0
E4.38L.225.175.0
E4.38L.225.200.0
E4.38L.225.250.0
E4.38L.225.300.0
E4.38L.225B48.150.0
E4.38L.225B48.175.0
E4.38L.225B48.200.0
E4.38L.225B48.250.0
E4.38L.225B48.300.0
E4.38L.225BE48.063.0
E4.38L.225BE48.075.0
E4.38L.225BE48.100.0
E4.38L.225BE48.125.0
E4.38L.225BE48.150.0
E4.38L.225BE48.175.0
E4.38L.225BE48.200.0
E4.38L.225BE48.250.0
E4.38L.225BE48.300.0
E4.38L.225HB48.150.0
E4.38L.225HB48.175.0
E4.38L.225HB48.200.0
E4.38L.225HB48.250.0
E4.38L.225HB48.300.0
E4.38L.225HBE48.150.0
E4.38L.225HBE48.175.0
E4.38L.225HBE48.200.0
E4.38L.225HBE48.250.0
E4.38L.225HBE48.300.0
E4.38L.225HBZ48.150.0
E4.38L.225HBZ48.175.0
E4.38L.225HBZ48.200.0
E4.38L.225HBZ48.250.0
E4.38L.225HBZ48.300.0
E4.38L.237.063.0
E4.38L.237.075.0
E4.38L.237.100.0
E4.38L.237.125.0
E4.38L.237.150.0
E4.38L.237.175.0
E4.38L.237.200.0
E4.38L.237.250.0
E4.38L.237.300.0
E4.38L.250.063.0
E4.38L.250.075.0
E4.38L.250.100.0
E4.38L.250.125.0
E4.38L.250.150.0
E4.38L.250.175.0
E4.38L.250.200.0
E4.38L.250.250.0
E4.38L.250.300.0
E4.38L.250B48.150.0
E4.38L.250B48.175.0
E4.38L.250B48.200.0
E4.38L.250B48.250.0
E4.38L.250B48.300.0
E4.38L.250BE48.063.0
E4.38L.250BE48.075.0
E4.38L.250BE48.100.0
E4.38L.250BE48.125.0
E4.38L.250BE48.150.0
E4.38L.250BE48.175.0
E4.38L.250BE48.200.0
E4.38L.250BE48.250.0
E4.38L.250BE48.300.0
E4.38L.250HB48.150.0
E4.38L.250HB48.175.0
E4.38L.250HB48.200.0
E4.38L.250HB48.250.0
E4.38L.250HB48.300.0
E4.38L.250HBE48.150.0
E4.38L.250HBE48.175.0
E4.38L.250HBE48.200.0
E4.38L.250HBE48.250.0
E4.38L.250HBE48.300.0
E4.38L.250HBZ48.150.0
E4.38L.250HBZ48.175.0
E4.38L.250HBZ48.200.0
E4.38L.250HBZ48.250.0
E4.38L.250HBZ48.300.0
E4.38L.300.175.0
E4.38L.300.300.0
