Série R4.38L

energetická trubka e-tube série R4.38L
POPTAT / ODESLAT DOTAZ
Ke stažení

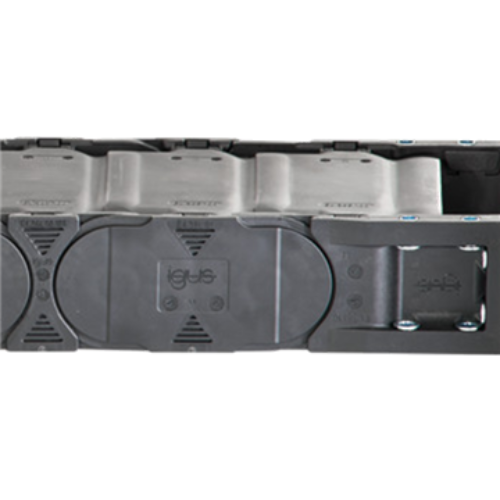

Energetická trubka e-tube série R4.38L

1. Celkové upevnění
2. Stabilní za přítomnost velkých sil díky systému „jazýčku a drážky“
3. Rovný chod Vnitřní/vnější článek
4. NC bez vyklenutí
5. Zcela přístupný vnitřní průřez pro snadné plnění
6. Otvíratelné příčníky lze poskládané otevřít na obou stranách
7. Lze otevřít podél vnitřního i vnějšího poloměru
8. Lehčí, lepší dynamické vlastnosti
9. Tichý chod díky vestavěné „brzdě“
Certifikáty a normy: RoHS 2 2011_65_EU REACH
Serie_R4.38L Vnitřní šířky Bi: 50 až 250 mm
Poloměry ohybu R: 125 až 300 mm
Rozteč: 18 mm na článek
R4.38L Diagramm

Samonosné pojezdy
Samonosná délka závisí na hmotnosti
Osa X: samonosná délka v m Osa FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = bez podpěry s přípustným průvěsem
FLG = bez podepření s přímou horní větví

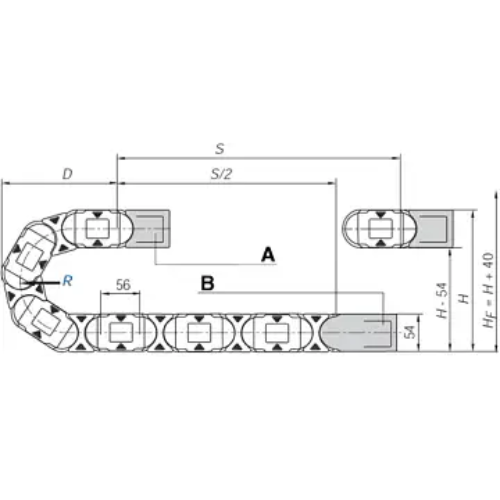

Serie_R4.38L výkres A = pohyblivý konec
B = pevný konec
Rozteč: 56mm
Počet článků na m: 18
Pojezd: S
Délka řetězu = S/2 +K
R 125 150 175 200 250 300
H 304 354 404 454 554 654
D 236 261 286 311 361 411
K 505 585 665 745 900 1055
Kdy použít:
 Kdy zvolit jiný:
  • Nižší hmotnost je možná s vyšší dynamikou
  • Vnitřní šířka až 250 mm
  • Pro samonosné délky až do 2,75 m a plnicí hmotnosti až do 13 kg/m
  • Při velmi těsném zavírání vík téměř bez mezer a otvorů je vyžadováno
  • Vhodné také pro boční, stojící a závěsné aplikace
  • Když je vyžadována krátká doba instalace
  • Když potřebujete extrémně tichý (= 46 dB (A)) e-chain®/e-tube s nízkými vibracemi
    » série E6.35
  • Když potřebujete ještě větší stabilitu
    » série E4.32
  • Pro dlouhé pojezdy s kluznými aplikacemi
    » série E4.32
  • Když můžete snížit požadavek na odolnost ve prospěch lepší ceny
    » série 2600/2700
🔑 Objednací klíč
R4.38L.050.125.0
R4.38L.050.150.0
R4.38L.050.175.0
R4.38L.050.200.0
R4.38L.050.250.0
R4.38L.050.300.0
R4.38L.050TUBR.125.0
R4.38L.075.100.0
R4.38L.075.125.0
R4.38L.075.150.0
R4.38L.075.175.0
R4.38L.075.200.0
R4.38L.075.250.0
R4.38L.075.300.0
R4.38L.075TUBR.150.0
R4.38L.100.100.0
R4.38L.100.125.0
R4.38L.100.150.0
R4.38L.100.175.0
R4.38L.100.200.0
R4.38L.100.250.0
R4.38L.100.300.0
R4.38L.125.125.0
R4.38L.125.150.0
R4.38L.125.175.0
R4.38L.125.200.0
R4.38L.125.250.0
R4.38L.125.300.0
R4.38L.125TUBR.150.0
R4.38L.150.100.0
R4.38L.150.125.0
R4.38L.150.150.0
R4.38L.150.175.0
R4.38L.150.200.0
R4.38L.150.250.0
R4.38L.150.300.0
R4.38L.150TUBL.150.0
R4.38L.175.125.0
R4.38L.175.150.0
R4.38L.175.175.0
R4.38L.175.200.0
R4.38L.175.250.0
R4.38L.175.300.0
R4.38L.200.125.0
R4.38L.200.150.0
R4.38L.200.175.0
R4.38L.200.200.0
R4.38L.200.250.0
R4.38L.200.300.0
R4.38L.250.125.0
R4.38L.250.150.0
R4.38L.250.175.0
R4.38L.250.200.0
R4.38L.250.250.0
R4.38L.250.300.0
